Større stivhed og færre brud med stubbor

BAUCOR: KONSTRUERET TIL PRÆCISION.

HVER BIT LEVERER FEJLFRI RESULTATER!

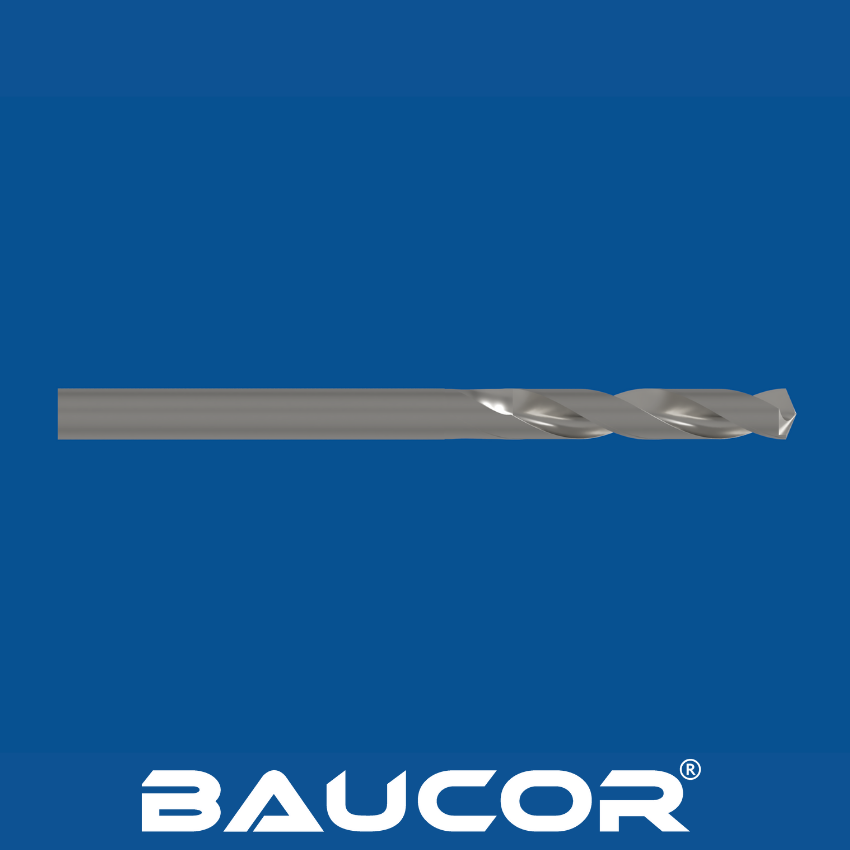

Hvad er et stubbor? Hvordan fungerer det?

Stub-bor er kortere udgaver af standardbor i arbejderlængde. Dette design prioriterer stivhed og præcision. Her er en oversigt over deres egenskaber, og hvordan de fungerer:

Definerende funktioner:

  • Reduceret længde: Den vigtigste egenskab ved stubbor er deres kortere samlede længde sammenlignet med bor i arbejdslængde. Dette design forbedrer deres stivhed.
  • Kompatibilitet: Ligesom arbejderbor har stubbor ofte lige skafter, så de er kompatible med standard borepatroner.

Sådan fungerer stubbor

Det grundlæggende princip for stubbor er det samme som for ethvert andet bor:

  1. Rotation: Boret er fastgjort i en kompatibel borepatron eller spindel og roterer med høj hastighed.
  2. Skærende handling: Skærekanter på borets spids fjerner materiale, når boret trænger ind i arbejdsemnet og skaber et hul.
  3. Evakuering af spåner: Flutes (spiralformede riller) på boret leder spåner, der opstår under boringen, væk fra skæreområdet og ud af det borede hul.

Hvorfor vælge et stubbor?

Stubbor giver specifikke fordele på grund af deres kortere længde:

  • Øget stivhed: Deres kompakte design giver større stivhed, reducerer afbøjning og forbedrer nøjagtigheden, især når der bores i hårdere materialer eller huller med mindre diameter.
  • Boring på trange steder: De er velegnede til scenarier, hvor borepladsen er begrænset, og giver adgang til begrænsede områder.

Overvejelser:

  • Reduceret boredybde: Den kortere længde begrænser boredybden sammenlignet med bor i arbejdslængde.

Evakuering af spåner: Den reducerede rillelængde kan påvirke spånevakueringseffektiviteten i visse scenarier med dybe huller.

Hvordan fremstilles Stub Length Drill Bits?

Fremstillingsprocessen for bor i stublængde ligner den for bor i joblængde, med justeringer på grund af deres kortere længde. Her er en generel oversigt over de typiske trin:

1. Valg af råmateriale:

Materialet er vigtigt: Højhastighedsstål (HSS) er det mest almindelige materiale, men der findes koboltstål, legeringer af værktøjsstål eller karbid til krævende anvendelser. Baucor kan rådgive om det optimale materiale til dine specifikke behov.

2. Formning af emnet:

Formning af basen: Råmaterialet skæres og formes for at skabe emner med en lidt større størrelse end de endelige boredimensioner for at give mulighed for efterfølgende trin.

3. Fluting og spidsslibning:

Skabelse af nøglefunktioner: Specialiseret slibeudstyr danner de riller (spiralformede riller), der er afgørende for spånevakuering. Samtidig slibes borets spids for at skabe den ønskede spidsvinkel og skærekanter. Baucors ekspertise inden for præcisionsslibning vil være afgørende her.

4. Varmebehandling:

Forbedring af styrken: Mange HSS- og værktøjsstållegeringer gennemgår varmebehandlingsprocesser for at forbedre deres hårdhed, slidstyrke og generelle holdbarhed. Baucors kompetencer inden for optimering af varmebehandling kan sikre maksimal boreydelse.

5. Belægning (valgfrit):

Øget ydeevne: I nogle tilfælde kan stubbor få belægninger som TiN, TiAlN eller andre for yderligere at forbedre slidstyrken, reducere friktionen og forlænge værktøjets levetid. Baucors viden om borbelægninger er et potentielt aktiv.

6. Efterbehandling og inspektion:

Polering og kvalitetskontrol: De færdige bor kan få overfladebehandlinger for at forbedre glathed og reducere friktion. Grundige inspektioner sikrer, at de opfylder dimensionstolerancerne og fungerer efter hensigten.

FÅ ET TILBUD

I hvilke størrelser fremstiller Baucor stubbor?

Baucors sortiment af stubbor: Udforskning af mulighederne

Vi tilbyder potentielt et omfattende udvalg af størrelser for at imødekomme forskellige borebehov. Her er en oversigt over de typiske størrelser, du kan forvente, og hvorfor det er vigtigt at konsultere os direkte:

Mulige stublængdeborestørrelser:

Brøkstørrelser:

  • Almindelige: 1/16", 1/8", 3/16", 1/4", 5/16", 3/8", 7/16", 1/2" eller større, afhængigt af deres specifikke tilbud.
  • Mindre intervaller eller større størrelser kan være tilgængelige baseret på Baucors lagerbeholdning eller muligheder for specialfremstilling.
  • Metriske størrelser:
  • Almindelige: 1 mm, 2 mm, 3 mm, 4 mm, 5 mm, 6 mm eller større.
  • Baucor kan potentielt tilbyde decimalintervaller eller størrelser ud over dette standardområde.

Baucor kan fremstille bor til dig i alt fra meget små størrelser som 0,05 mm til store størrelser op til 180 mm, hvilket imødekommer et bredt spektrum af borekrav.

Kontakt os for de relevante dimensioner. Baucor kan producere bor i de mest specialiserede størrelser, der er skræddersyet til dine behov.

Hvilke materialer bruges til at fremstille Stub Length Drill Bits?

Det optimale materiale til et stubbor afhænger i høj grad af den specifikke anvendelse. Her er en oversigt over alle muligheder, fra standard til højt specialiseret:

Almindelige materialer:

  • Højhastighedsstål (HSS): Det mest alsidige og udbredte valg. Tilbyder en god balance mellem omkostninger, hårdhed og slidstyrke for forskellige materialer.
  • Koboltstål (HSCO): Forbedret slidstyrke og varmetolerance sammenlignet med HSS. Ideelt til hårdere materialer som rustfrit stål.

Specialiserede materialer:

  • Legeringer af værktøjsstål: En stor kategori med sammensætninger, der er skræddersyet til specifikke behov for skæreværktøjer. Baucor kan tilbyde stubbor i legeringer, der er optimeret til ekstrem slidstyrke, sejhed eller andre egenskaber.
  • Hårdmetal: Det ultimative inden for hårdhed og slidstyrke. Bedst til meget slibende materialer eller anvendelser, der prioriterer maksimal værktøjslevetid. Baucor kan tilbyde disse til krævende scenarier.
  • Pulveriseret metal: Avanceret fremstillingsteknik, der muliggør højtydende variationer af værktøjsstål. Baucor kan have tilpassede muligheder i pulveriserede metallegeringer.

Sjældne, højt specialiserede materialer:

  • Diamantbelagte bor: Til exceptionel hårdhed og boring i materialer som glas, keramik eller kompositter. Baucor kan tilbyde disse til nicheanvendelser.
  • Massiv keramik: I ekstremt sjældne tilfælde kan massive keramiske stubbor bruges til specialiserede opgaver, hvor ekstrem varme- og slidstyrke er altafgørende. Det er usandsynligt, men værd at nævne for fuldstændighedens skyld.

Baucor: Din partner til materialevalg

At forstå disse muligheder er kun begyndelsen. Baucors ekspertise kan være afgørende for at maksimere borets ydeevne:

  • Lagerbeholdning og mere til: Vi har sandsynligvis stubbor i HSS og koboltstål på lager, men har måske også mere avancerede muligheder til rådighed.
  • Ekspertise inden for anvendelse: Vores team kan analysere dine borebehov og anbefale det perfekte materiale, også selvom det er et mindre almindeligt valg.
  • Tilpasning: Til helt unikke udfordringer undersøger Baucor muligheden for at fremstille specialbor med stump længde af specialiserede materialer, der er skræddersyet til netop dine behov.

Hvilke belægninger forbedrer Stub Length Drill Bits?

Ydelsesforbedrende belægninger til stubbor

Anvendelse af specifikke belægninger på stubbor kan forbedre deres ydeevne betydeligt, reducere slid og forlænge værktøjets levetid. Her er et kig på almindelige belægninger, som du kan finde, samt nogle specialiserede muligheder:

Almindelige belægninger:

  • Titannitrid (TiN): En meget alsidig belægning, der øger overfladehårdheden, reducerer friktionen og forbedrer varmeafledningen. TiN-belagte stumpbor er sandsynligvis en fast bestanddel af Baucors sortiment, og de er velegnede til mange materialer og anvendelser.
  • Titanium-aluminium-nitrid (TiAlN): En videreudvikling af TiN-belægninger, der giver endnu større hårdhed og overlegen ydeevne ved høje temperaturer. Baucor kan tilbyde TiAlN-belagte bor med stump længde til krævende boreopgaver.
  • Kromnitrid (CrN): Giver fremragende slidstyrke og smøreevne (reduceret friktion).

Specialiserede belægninger:

  • Diamantlignende kulstof (DLC): En avanceret belægning, der er kendt for sin enestående hårdhed, lave friktionskoefficient og høje slidstyrke. Selvom det er mindre almindeligt på stubbor, kan Baucor tilbyde DLC-belægninger på tilpassede løsninger til specialiserede opgaver.
  • Andre muligheder: Zirkoniumnitrid (ZrN), titancarbonitrid (TiCN) og forskellige flerlagsbelægninger findes til specifikke præstationsforbedringer. Baucor kan have avancerede muligheder til rådighed.

Faktorer, der påvirker valget af belægning:

  • Kompatibilitet: Visse belægninger kan være bedre egnet til bestemte grundmaterialer (HSS, koboltstål osv.) eller emnematerialer.
  • Anvendelse: Fordelene ved hver enkelt belægning kan variere. Faktorer som øget slidstyrke, reduceret friktion eller forbedret varmeafledning påvirker det ideelle valg af belægning.

Baucor: Din partner til forbedrede bor med stublængde

Deres ekspertise rækker ud over standardbelægninger. Her er grunden til, at de er en ideel partner:

  • Up-to-date teknologi: Vi kan holde os ajour med de seneste fremskridt inden for borbelægningsteknologi og tilbyde muligheder med banebrydende belægninger for enestående ydeevne.
  • Anvendelsesspecifikke anbefalinger: Vores team kan analysere dit boreprojekt og anbefale den bedst egnede belægning til at optimere borets ydeevne og levetid.
  • Tilpassede løsninger: I nogle tilfælde kan Baucor undersøge mulighederne for specialfremstillede belægninger, der er skræddersyet til dine unikke borekrav.

FÅ ET TILBUD

Hvor bruges stubbor?

På grund af deres kortere længde og øgede stivhed bruges stubbor i forskellige situationer, hvor bor i standardlængde måske ikke er optimale. Her er nogle almindelige områder, hvor de bruges:

Præcisionsboring:

  • Begrænsede rum: Deres kompakte størrelse er en fordel, når der skal bores på trange steder eller i områder med begrænset adgang.
  • Hårde materialer: Den øgede stivhed i stubbor hjælper med at bevare nøjagtigheden og minimere afbøjningen, når der bores i hårdere materialer.
  • Huller med lille diameter: De giver bedre kontrol og reducerer risikoen for brud, når man laver huller med mindre diameter.

Fremstilling og produktion:

  • CNC-bearbejdning: Bruges i CNC-maskiner til præcisionsboringsopgaver, hvor den kortere længde kan forbedre værktøjets frigang og emnets tilgængelighed.
  • Jigs og fiksturer: Deres stivhed gør dem velegnede til at bore præcise huller i jigs og fiksturer, der bruges i produktionsprocesser.
  • Automatiske skruemaskiner: Selv om det er mindre almindeligt end tidligere, bruges stubbor stadig i nogle automatiske skruemaskiner til særlige opgaver.

Yderligere anvendelser

  • Metalbearbejdning: Boring i forskellige metaller, hvor præcision og stivhed er vigtig.
  • Plast og kompositter: Til at skabe præcise huller i plast, akryl og andre kompositmaterialer.
  • Træbearbejdning: Selv om de er mindre almindelige i træbearbejdning, kan de bruges til hårdere træsorter eller opgaver, der kræver ekstra præcision.

Når standardbor måske er bedre egnet:

Til opgaver, hvor der skal bores dybere huller, er det nødvendigt at bruge standardbor eller længere flybor.

Baucor: Din partner til de rigtige stubbor

Ved at forstå disse anvendelser og Baucors potentielle løsninger kan du træffe informerede valg til dine boreprojekter. Her er grunden til, at Baucor er din ideelle partner, når du har brug for stubbor:

  • Materiale- og belægningsekspertise: Vores team kan rådgive om det optimale materiale (HSS, kobolt osv.) og belægning (hvis det er relevant) til din specifikke anvendelse.
  • Anvendelsesspecifik vejledning: Vi kan hjælpe dig med at vælge den ideelle borestørrelse, materiale og belægning for at sikre succes i dit projekt.
  • Tilpassede løsninger: Hvis et standardbor med stump længde ikke er perfekt, kan Baucor måske fremstille et specialbor, der er skræddersyet til dine unikke krav.

Hvilke industrier bruger stubbor?

Stubbor finder anvendelse i en lang række industrier på grund af deres kompakte størrelse, stivhed og præcision. Her er en oversigt over de primære industrier, der er afhængige af dem, og hvordan Baucors ekspertise kan være til gavn:

Brancher, hvor bor med stublængde er vigtige

  • Produktion: En hjørnesten i forskellige fremstillingsprocesser - boring af huller til samling, fastgørelseselementer, komponenter, jigs og inventar. Fokus på præcision og muligheden for specialfremstillede materialer fra en leverandør som Baucor passer godt til de forskellige behov i produktionssektoren.
  • Præcisionsbearbejdning: Anvendes i CNC-maskiner og andre præcisionsbearbejdningsopgaver, hvor nøjagtighed, snævre tolerancer og boring på trange steder er afgørende. Baucor kan rådgive om det optimale valg af boremateriale (HSS, kobolt osv.) til de specifikke metaller eller legeringer, der skal bearbejdes.
  • Bilindustrien: Anvendes i bilindustrien til præcisionsboringsopgaver under fremstilling, reparation og tilpasning.
  • Luft- og rumfart: Selv om de er mindre almindelige end længere boretyper, kan de bruges i specifikke rumfartsapplikationer, hvor deres kompakte størrelse og stivhed er en fordel. Baucors potentiale for højtydende borematerialer og belægninger kan være et aktiv i denne krævende industri.
  • Metalfabrikation: Oprettelse af huller i forskellige metaller til fremstilling, samling og strukturelle komponenter, hvor præcision er vigtig.
  • Elektronikproduktion: Til boring af præcise huller i printkort og komponenthuse. Baucors ekspertise inden for avanceret materialevalg og belægninger kan være af værdi her.
  • Fremstilling af medicinsk udstyr: I specifikke anvendelser, hvor størrelse og præcision er passende.

Yderligere brancher og anvendelser:

  • Hobby og håndværk: Bruges af hobbyfolk og håndværkere til præcisionsboring i forskellige mindre projekter.

Når standardbor måske foretrækkes

Brancher eller anvendelser, der kræver boring af dybere huller, vil typisk kræve standardbor i arbejderlængde eller specialiserede flybor med længere rillelængder.

Hvilke maskiner bruger Stub Length Drill Bits?

Maskiner, der trives med stubbor

Stubborets kompakte størrelse og stivhed gør det velegnet til forskellige boremaskiner. Disse omfatter:

  • CNC-bearbejdningscentre: Disse computerstyrede maskiner tilbyder præcis positionering og automatiseret boring med stubbor. De er ideelle til krævende opgaver, der kræver stor nøjagtighed og ensartethed.
  • Borepresser:
  • Bordplade: Små og alsidige til præcisionsboring i værksteder eller gør-det-selv-projekter.
  • Stående på gulvet: Tilbyder mere kraft og borekapacitet og har plads til stubbor til tungere opgaver.
  • Håndholdte boremaskiner: Både håndholdte boremaskiner med ledning og batteridrevne boremaskiner kan bruge stubbor, når der er brug for præcision og bærbarhed.
  • Automatiske skruemaskiner: Selv om det er mindre almindeligt i dag, bruger nogle af disse specialmaskiner stadig stumpbor til specifikke opgaver.
  • Drejebænke: Drejebænke bruges primært til drejeoperationer, men de kan også have borepatroner til centreret boring af huller med stubbor.
  • Fræsemaskiner: I specifikke opsætninger kan fræsemaskiner bruges til boreoperationer med stubbor.

Faktorer, der påvirker valg af maskine og bor

Mens stubbor kan bruges på forskellige maskiner, er det specifikke faktorer, der styrer den ideelle kombination:

  • Materiale: Hårdere materialer kan kræve maskiner med mere kraft (kraftige borepresser, CNC-maskiner) og specialiserede borematerialer (kobolt, karbid).
  • Hulstørrelse og -dybde: Den ønskede huldiameter og -dybde påvirker den nødvendige maskinkapacitet og valget af borestørrelse. Til dybere huller kan der være brug for bor i standardarbejdslængde.
  • Krav til præcision: Anvendelser med høj præcision kan kræve CNC-maskiner til nøjagtig positionering og ensartede boreresultater.

Hvilken design- og teknisk support tilbyder Baucor til stubbor?

Hos Baucor tror vi på, at selv stubbor kan optimeres til en enestående ydelse. Vi går videre end blot at tilbyde standardindstillinger og fokuserer på design og teknisk ekspertise for at sikre, at du får det perfekte bor, der er skræddersyet til dine specifikke behov.

Ekspertise i optimering af bor

  • Valg af materiale: Vores team hjælper dig med at vælge det bedst egnede boremateriale, f.eks. HSS, koboltstål, værktøjsstållegeringer eller hårdmetal, baseret på dit boremateriale, dine præstationsmål og dit budget.
  • Anbefalinger om belægning: Vi foreslår passende belægninger som TiN, TiAlN, CrN eller DLC for at forbedre borets ydeevne, slidstyrke og levetid i henhold til dine anvendelseskrav.
  • Forbedring af geometri: I særlige tilfælde kan vi optimere rilledesignet, spidsvinklen eller stegtykkelsen i standardbor med stump længde for at forbedre ydeevnen til dine specialiserede anvendelser.

Håndtering af unikke udfordringer

  • Analyse af anvendelsen: Vores ingeniører vil arbejde tæt sammen med dig for at forstå dine specifikke borekrav og identificere eventuelle udfordringer, hvor et standardbor med stump længde måske ikke er den bedste løsning.
  • Muligheder for tilpasning: Hvis dit projekt kræver en unik borekonfiguration, kan vores design- og ingeniørteam udforske brugerdefinerede løsninger til stumpebor, der er skræddersyet præcist til dine behov.

Teknisk support gennem hele processen

  • Simulering og analyse: Vi bruger specialiseret software til at simulere borekræfter og optimere designet af dit brugerdefinerede stubbor, så det får en enestående ydeevne.
  • Prototyping og testning: Afhængigt af dit projekts kompleksitet kan vi lave prototyper til grundig test og validering, før vi færdiggør designet af dit specialbor.
  • Produktionsprocesser af høj kvalitet: Vores engagement i kvalitet sikrer, at dine specialfremstillede stubbor fremstilles efter de højeste standarder for enestående ydeevne og holdbarhed.

Fordele ved Baucors design- og udviklingssupport

  • Forbedret boreydelse: Et specialdesignet stumpbor kan forbedre boreeffektiviteten, nøjagtigheden og værktøjets levetid betydeligt i forhold til en generisk løsning.
  • Reducerede produktionsomkostninger: Ved at optimere boreprocessen med et skræddersyet bor kan vi hjælpe dig med at opnå langsigtede omkostningsbesparelser gennem forbedret effektivitet og forlænget værktøjslevetid.
  • Løsninger til krævende opgaver: Hvis du har en specialiseret boreopgave, som standardbor ikke kan klare, kan vores design- og teknikekspertise hjælpe dig med at overvinde disse udfordringer.

Kontakt Baucor i dag!

Oplev den forskel, som designoptimering kan gøre i dine boreoperationer. Udforsk vores ekspertise og potentielle specialløsninger til stubbor. Vores team er klar til at diskutere dine projektkrav og vejlede dig om det perfekte boreværktøj til overlegne resultater.

UOVERTRUFFEN TEKNISK SUPPORT

Din løsning, din skala

Uanset om du har brug for en enkelt prototype eller fuldskalaproduktion, er BAUCORs ingeniører klar til at samarbejde med dig. Kontakt os for at drøfte, hvordan vi kan bringe dit koncept til live.

Skræddersyede løsninger til BAUCOR-kunder

BAUCOR har specialiseret sig i at levere unikke produktions- og ingeniørløsninger, der er designet til at opfylde den enkelte kundes specifikke behov. Vores ekspertise dækker en bred vifte af industrier og anvendelsesområder.

Hvad er designretningslinjerne for bor med stublængde?

Forståelse af design af stublånsbor

Længde:

  • Standardområde: Stubbor, også kendt som skruemaskinebor, er betydeligt kortere end jobbor. Denne øgede stivhed er deres kendetegn, men der findes ikke en enkelt standardlængde.
  • Variationer: Der findes jobberlængder (længere) og flybor (endnu længere) til forskellige anvendelser.

Fløjtedesign:

  • Spiralbor, som er den mest almindelige type, har spiralformede riller til effektiv spånevakuering.
  • Rillegeometri: Overvejelser som antallet af riller, rillevinklen og rilledybden påvirker spånafledningen, stivheden og borets samlede ydeevne. Baucor kan have indsigt i, hvordan man optimerer disse til specifikke anvendelser.

Spidsvinkel:

Standardvinkel: En almindelig spidsvinkel for almindelige stubbor er 118°.

Optimeringer: Forskellige spidsvinkler kan bruges til specifikke materialer eller anvendelser, hvor en standardvinkel er mindre egnet. Baucor kan rådgive om disse specialiserede variationer.

  • Type af skaft: Stubbor har ofte et lige skaft, hvilket gør dem kompatible med almindelige borepatroner.

Valg af materiale:

  • HSS: Det mest udbredte materiale, som giver en god balance mellem pris, hårdhed og holdbarhed.
  • Avancerede muligheder: Koboltstål, legeringer af værktøjsstål eller hårdmetal kan bruges til at forbedre ydeevnen i krævende anvendelser. Baucors materialeekspertise er uvurderlig her.
