Hvad er en Woodruff-kilenotfræser? Hvordan fungerer den?

En Woodruff-kilenotfræser, også kaldet Woodruff-fræser eller kilenotfræser, er en specialiseret fræser, der er konstrueret til at lave halvcirkelformede kilenoter eller slidser i et emne. Kilenoterne bruges til Woodruff-kiler, som er små, halvcirkelformede metalkiler, der overfører drejningsmoment mellem en aksel og et nav (f.eks. i tandhjul, remskiver eller koblinger).

Nogle gange bruges betegnelsen "Woodruff-kilenotfræser" i flæng med betegnelsen "kilenotfræser".

Sådan fungerer Woodruff-kilenotfræsere:

Woodruff-kilenotfræsere har en unik profil, der er udformet, så den passer til Woodruff-kilens form. Fræseren har ét skærende æg, som former kilenotens halvcirkelformede form, mens den roterer. Skæreægget er typisk fremstillet af højhastighedsstål (HSS) eller hårdmetal for at give holdbarhed og effektiv skæring.

Woodruff-kilenotfræsere: arbejdstrin, anvendelser og fordele

Arbejdsprocessen omfatter følgende trin:

  1. Opsætning: Woodruff-kilenotfræseren monteres i en fræsemaskine eller CNC-maskine.
  2. Placering af emnet: Emnet fastspændes sikkert i en skruestik eller et opspændingsværktøj for at sikre stabilitet under skæringen.
  3. Programmering af værktøjsbanen (til CNC): På CNC-maskiner programmeres den ønskede placering og dybde af kilenoten i maskinens styring.
  4. Skæring: Maskinen sænker fræseren ned i emnet på det angivne sted. Den roterende fræser fjerner materiale og skaber en halvcirkelformet kilenot, der passer til profilen på Woodruff-kilen.
  5. Dybdekontrol: Kilenotens dybde styres ved at justere den lodrette position af fræseren eller emnet.
  6. Efterbearbejdning (valgfrit): Efter det første snit kan der køres en afsluttende gennemgang for at opnå en glattere overflade.

Anvendelser af Woodruff-kilenotfræsere:

Woodruff-kilenotfræsere bruges i vid udstrækning i mange brancher, bl.a.:

  • Maskin- og udstyrsproduktion: Til fremstilling af kilenoter i aksler, tandhjul, remskiver og andre komponenter.
  • Bilindustrien: Til bearbejdning af kilenoter i motorkomponenter, transmissionsdele og andre bilsamlinger.
  • Luft- og rumfart: Til fremstilling af kilenoter i komponenter til luft- og rumfart, f.eks. turbineaksler og landingsstelsamlinger.
  • Industriel automation: Til bearbejdning af kilenoter i automationsudstyr og robotsystemer.

Fordele ved Woodruff-kilenotfræsere:

  • Præcis fremstilling af kilenoter: De giver nøjagtige og ensartede kilenoter, der sikrer korrekt pasform og funktion af Woodruff-kilen.
  • Alsidighed: Fås i mange størrelser og profiler, så de passer til forskellige mål på Woodruff-kiler.
  • Effektivitet: Konstrueret til effektiv materialefjernelse, der nedsætter bearbejdningstiden.
  • Økonomi: En forholdsvis billig værktøjsløsning sammenlignet med alternative metoder som brochering.

Når ingeniører og maskinarbejdere forstår funktionen og anvendelsen af Woodruff-kilenotfræsere, kan de bruge værktøjerne effektivt til at lave præcise og pålidelige kilenoter til forskellige mekaniske samlinger.

Baucor fremstiller præcise Woodruff-kilenotfræsere, der er konstrueret til at give nøjagtige kilenoter, som svarer til standardmålene for Woodruff-kilenoter og sikrer pålidelig overførsel af drejningsmoment i aksler, tandhjul, remskiver og koblinger. Vores værktøjer fås i en bred vifte af fræserdiametre, kilenotbredder og dybder og hjælper producenter med at lave præcise og ensartede kilenoter, der samtidig overholder branchestandardens krav til målene for Woodruff-kilenoter. Med avancerede fremstillingsmuligheder og omfattende teknisk support leverer Baucor højtydende Woodruff-kilenotfræsere, der er optimeret til nøjagtighed, holdbarhed og gentagelige bearbejdningsresultater i krævende industrielle applikationer.

Design din egen pindfræser

Design din egen pindfræser

Udfyld formularen i få trin og få specialfremstillede løsninger, der er tilpasset præcis dine behov!

Start dit design

Hvordan fremstilles Woodruff-kilenotfræsere?

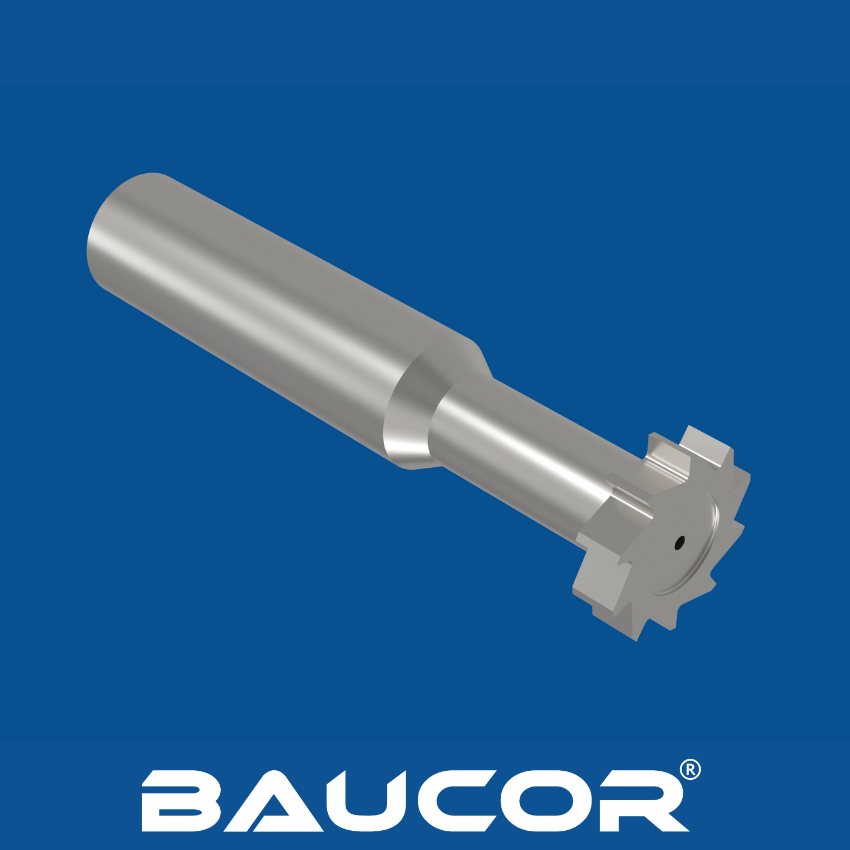

Kilenotfræser

Woodruff-kilenotfræsere, også kaldet Woodruff-fræsere, fremstilles i en præcis proces med flere vigtige trin:

Materialevalg: Det første trin er at vælge det rette materiale til fræseren. Almindelige valg er:

  • Højhastighedsstål (HSS): Et alsidigt og meget udbredt materiale med en god balance mellem hårdhed, slidstyrke og sejhed. Egnet til almindelig bearbejdning og mange forskellige emnematerialer.
  • Koboltstål (HSS-Co): En type HSS legeret med kobolt for højere varmebestandighed og hårdhed. Ideelt til højhastighedsbearbejdning og skæring i hårdere materialer.
  • Hårdmetal: Et kompositmateriale af wolframkarbidpartikler bundet med kobolt. Giver enestående hårdhed, slidstyrke og varmebestandighed og er derfor velegnet til højtydende skæring i slibende og hårde materialer.

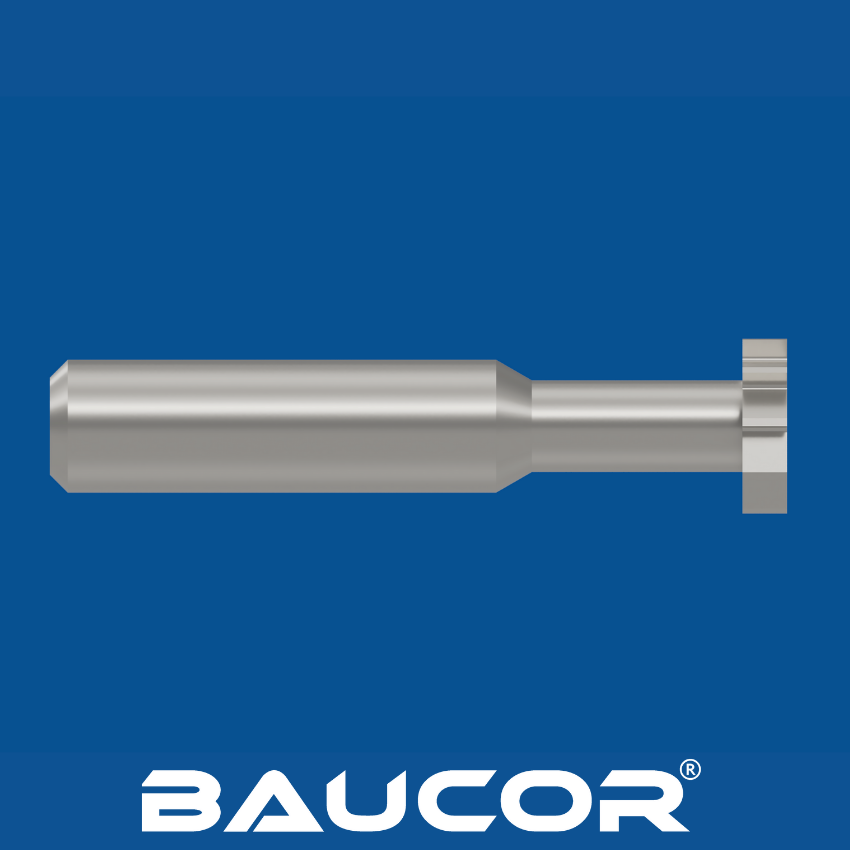

Kilenotfræser

Klargøring af emner: Det valgte materiale skæres til cylindriske emner i den ønskede diameter. Disse emner varmebehandles derefter for at forbedre deres hårdhed og holdbarhed.

Slibning: Emnerne monteres på specialiserede slibemaskiner, hvor præcise slibeskiver former skæreægget og skaber den specifikke halvcirkelformede profil, der kræves til skæring af Woodruff-kilenoter. Denne proces er afgørende for at sikre nøjagtige og ensartede mål på kilenoterne.

Kvalitetskontrol: Der foretages grundig inspektion og afprøvning for at sikre, at Woodruff-kilenotfræserne opfylder de krævede specifikationer for mål, profilnøjagtighed og skæreydelse. Det kan omfatte målekontrol med præcisionsmåleværktøjer og skæretest på prøveemner.

Emballering og distribution: De færdige Woodruff-kilenotfræsere emballeres omhyggeligt og sendes til distributører eller slutbrugere.

Fremstillingsteknikker:

Der bruges flere fremstillingsteknikker til at producere Woodruff-kilenotfræsere:

  • CNC-slibning: Den mest almindelige metode, hvor computerstyrede slibemaskiner giver høj præcision og ensartethed i fræserens profil.
  • Profilslibning: En specialiseret teknik til slibning af flere skærende æg samtidig, som ofte bruges til fræsere med komplekse geometrier.

Udfordringer i fremstillingen:

Fremstillingen af Woodruff-kilenotfræsere byder på nogle udfordringer:

  • Bevarelse af nøjagtigheden: Den halvcirkelformede profil skal være præcis og ensartet for at sikre korrekt pasform og funktion af Woodruff-kilen.
  • Sikring af værktøjets levetid: Fræsere udsættes for slitage, så fremstillingsprocessen skal optimere deres holdbarhed og ydeevne.
  • Økonomisk effektivitet: Det er afgørende at finde en balance mellem kvalitet og pris, fordi fræserne er forbrugsværktøjer, der med jævne mellemrum skal udskiftes.

Fremskridt i fremstillingen:

Fremstillingen af Woodruff-kilenotfræsere udvikler sig fortsat, og igangværende forskning og udvikling fokuserer på:

Nye materialer: Undersøgelse af nye materialer med bedre egenskaber som hårdhed, sejhed og varmebestandighed.

Avancerede belægninger: Udvikling af nye belægningsteknologier, der forbedrer værktøjets levetid, ydeevne og alsidighed.

Automation: Indførelse af automation og robotter for at strømline fremstillingsprocessen og øge effektiviteten.

I hvilke størrelser fremstiller Baucor Woodruff-kilenotfræsere?

Som en førende producent af skæreværktøjer tilbyder Baucor sandsynligvis et bredt udvalg af størrelser af Woodruff-kilenotfræsere, så de dækker forskellige industrielle behov. Selv om den konkrete tilgængelighed af størrelser kan variere efter produktprogram og aktuel lagerbeholdning, kan du generelt forvente, at Baucor fremstiller Woodruff-kilenotfræsere i forskellige størrelser, så de passer til forskellige mål på Woodruff-kiler.

Kilenotfræsere specificeres typisk ud fra følgende parametre:

  • Fræserdiameter: Fræserens samlede diameter, som bestemmer størrelsen på den kilenot, den kan lave. Almindelige fræserdiametre kan variere fra nogle få millimeter til flere centimeter afhængigt af anvendelsen.
  • Kilenotbredde: Bredden af den halvcirkelformede kilenot, som svarer til bredden af Woodruff-kilen.
  • Kilenotdybde: Kilenotens dybde, som også svarer til højden af Woodruff-kilen.

Baucor tilbyder et omfattende udvalg af fræserdiametre, kilenotbredder og dybder, så de passer til forskellige størrelser af Woodruff-kiler og applikationskrav.

For at få de mest nøjagtige og opdaterede oplysninger om de størrelser, der er tilgængelige for Baucors Woodruff-kilenotfræsere, anbefaler vi at se deres officielle produktkatalog eller hjemmeside. Du kan også kontakte deres salgsrepræsentanter eller autoriserede distributører, som kan give detaljerede oplysninger om de tilgængelige størrelser, materialer og andre specifikationer.

Som en førende producent er Baucor dedikeret til at tilbyde et bredt udvalg af størrelser og udførelser af Woodruff-kilenotfræsere, så de opfylder de specifikke behov hos kunder i forskellige brancher og applikationer.

Baghjørneafrundingsfræser

Baghjørneafrundingsfræser

En baghjørneafrundingsfræser er et specialiseret skæreværktøj, der er udviklet til at lave præcise radier (afrundede hjørner) på bagsiden af et emne (den side, der vender væk fra maskinspindlen).

Porting-værktøjer

Porting-værktøjer

Porting-værktøjer er specialiserede skære- og slibeværktøjer, der bruges til at modificere indsugnings- og udstødningskanalerne i en motors topstykke.

Konisk pindfræser

Konisk pindfræser

En konisk pindfræser er et skæreværktøj med konisk form, hvor diameteren gradvist bliver mindre fra skaftet til spidsen. Den bruges til bearbejdning af skrå flader, dybe hulrum og koniske detaljer i forskellige materialer.

Graveringsfræsere med radius

Radiusgraveringsfræser

En radiusgraveringsfræser er et præcisionsskæreværktøj, der er udviklet til gravering og detaljearbejde. Den har en spids med afrundet radius, der skaber bløde, buede snit og indviklede designs i forskellige materialer.

Hvilke materialer fremstilles Woodruff-kilenotfræsere af?

Woodruff-kilenotfræsere (også kaldet Woodruff-fræsere) fremstilles typisk af et udvalgt sæt materialer, som hver især har specifikke fordele i forskellige applikationer.

Almindelige materialer:

  • Højhastighedsstål (HSS): Et alsidigt og meget udbredt materiale med en god balance mellem hårdhed, slidstyrke og sejhed. Egnet til almindelig bearbejdning og mange forskellige emnematerialer.
  • Koboltstål (HSS-Co): En type HSS legeret med kobolt for højere varmebestandighed og hårdhed. Ideelt til højhastighedsbearbejdning og skæring i hårdere materialer som rustfrit stål og støbejern.
  • Hårdmetal: Et kompositmateriale af wolframkarbidpartikler bundet med kobolt. Giver enestående hårdhed, slidstyrke og varmebestandighed og er derfor velegnet til højtydende skæring i slibende og hårde materialer som titan og hærdet stål.

Mindre almindelige materialer:

  • Pulvermetal (PM): En fremstillingsproces, hvor metalpulver komprimeres og sintres til et massivt materiale. Kilenotfræsere af PM kan laves af forskellige legeringer, herunder HSS og hårdmetal, og har forbedrede egenskaber som en finere kornstruktur og større sejhed.

Valget af materiale til en Woodruff-kilenotfræser afhænger af flere faktorer:

  • Emnets materiale: Hårdheden og slibeevnen i det materiale, der bearbejdes, bestemmer, hvilke egenskaber værktøjsmaterialet skal have.
  • Bearbejdningsparametre: Skærehastighed, tilspænding og snitdybde påvirker værktøjsmaterialets slidstyrke og varmetolerance.
  • Ønsket værktøjslevetid: Den forventede levetid og hyppigheden af udskiftning kan påvirke valget af materiale.
  • Budget: Forskellige materialer har forskellige priser, så budgettet kan også spille en rolle.

Det er vigtigt at bemærke, at Woodruff-kilenotfræsere typisk ikke er belagt som andre skæreværktøjer, da belægningen kan påvirke den præcise pasform af Woodruff-kilen i kilenoten.

Hvilke belægninger forbedrer Woodruff-kilenotfræsere?

Woodruff-kilenotfræsere (også kaldet Woodruff-fræsere) er generelt ikke belagt. Det skyldes, at belægninger, selv om de forbedrer slidstyrken og ydeevnen i andre skæreværktøjer, kan påvirke den præcise pasform af Woodruff-kilen i kilenoten. Den lille forøgelse af målene, som en belægning giver, kan forhindre kilen i at sidde korrekt.

Der er dog nogle undtagelser:

  • Diamantlignende kulstof (DLC): Nogle producenter tilbyder Woodruff-kilenotfræsere med DLC-belægning. Belægningen er ekstremt tynd og ændrer ikke fræserens mål nævneværdigt. Den kan forbedre slidstyrken og reducere friktionen og dermed muligvis forlænge værktøjets levetid.
  • TiN eller TiCN (sjældent): I nogle specialiserede tilfælde kan Woodruff-kilenotfræsere være belagt med titannitrid (TiN) eller titankarbonitrid (TiCN) for bedre ydeevne ved skæring i hårdere materialer. Det er dog mindre almindeligt på grund af de tidligere nævnte bekymringer om kilenotens pasform.

Det er vigtigt at bemærke, at hvis der bruges en belagt Woodruff-kilenotfræser, kan kilenoten have brug for at blive bearbejdet en smule større for at give plads til belægningens tykkelse. Det gøres normalt kun i specifikke applikationer, hvor den forbedrede ydeevne af en belagt fræser opvejer de mulige pasformsproblemer.

I de fleste tilfælde er ubelagte Woodruff-kilenotfræsere af materialer i høj kvalitet som højhastighedsstål (HSS) eller hårdmetal tilstrækkelige til at lave nøjagtige og funktionelle kilenoter.

Hvis du overvejer en belagt Woodruff-kilenotfræser, er det afgørende at rådføre sig med producenten eller en værktøjsekspert for at sikre, at belægningen ikke har negativ indflydelse på kilenotens og samlingens funktion.

FÅ ET TILBUD

Hvor bruges Woodruff-kilenotfræsere?

Woodruff-kilenotfræsere (også kaldet Woodruff-fræsere) bruges i mange brancher og applikationer, hvor der er brug for præcise kilenoter til at fastgøre komponenter på aksler. Kilenoterne rummer Woodruff-kiler, halvcirkelformede metalkiler, der overfører drejningsmoment og forhindrer glidning mellem akslen og komponenten.

Her er nogle af de vigtigste brancher og applikationer, hvor Woodruff-kilenotfræsere almindeligvis bruges:

Brancher:

  • Maskin- og udstyrsproduktion: Woodruff-kiler og kilenoter bruges i stor udstrækning i forskellige maskiner og udstyr, herunder pumper, kompressorer, gearkasser, transportbånd og industrirobotter. Fræserne bruges til at lave kilenoter i aksler, tandhjul, remskiver og andre komponenter.
  • Bilindustrien: Woodruff-kiler bruges i forskellige bilkomponenter som krumtapaksler, knastaksler, transmissionstandhjul og aksler. Woodruff-kilenotfræsere bruges til at bearbejde de tilsvarende kilenoter i disse komponenter.
  • Luft- og rumfart: I luft- og rumfartsindustrien bruges Woodruff-kiler og kilenoter i flymotorer, landingsstelsystemer og andre kritiske komponenter. Kilenotfræsere bruges til at lave præcise kilenoter i disse højpræcisionsapplikationer.
  • Industriel automation: Woodruff-kiler findes ofte i automationsudstyr, herunder robotarme, transportsystemer og materialehåndteringssystemer. Kilenotfræsere bruges til at bearbejde kilenoter i disse systemer og sikrer sikre og pålidelige forbindelser.

Specifikke anvendelser:

  • Kraftoverførsel: Woodruff-kiler og kilenoter er afgørende for overførsel af drejningsmoment mellem aksler og komponenter som tandhjul og remskiver. Kilenotfræsere bruges til at lave disse kilenoter og sikrer en effektiv kraftoverførsel.
  • Montering af komponenter: Woodruff-kiler bruges ofte til at montere komponenter sikkert på aksler, så de ikke kan dreje rundt eller glide. Kilenotfræsere bruges til at lave de nødvendige kilenoter til dette formål.
  • Justering og positionering: Woodruff-kiler kan bruges til præcis justering og positionering af komponenter på aksler og sikrer nøjagtig montering og drift af maskiner. Kilenotfræsere bruges til at lave kilenoter med den nødvendige præcision til disse applikationer.

Samlet set spiller Woodruff-kilenotfræsere en afgørende rolle i mange brancher, fordi de gør det muligt at lave præcise og pålidelige kilenoter til en lang række mekaniske samlinger. Deres alsidighed, effektivitet og økonomi gør dem til uundværlige værktøjer for ingeniører og maskinarbejdere i mange sektorer.

Hvilke brancher bruger Woodruff-kilenotfræsere?

Woodruff-kilenotfræsere, ofte omtalt som Woodruff-kilenotfræsere, er vigtige værktøjer i mange brancher til at lave kilenoter, der fastgør komponenter på aksler. Kilenoterne rummer Woodruff-kiler, som er halvcirkelformede metalkiler, der overfører drejningsmoment og forhindrer glidning mellem akslen og komponenten.

Brancher, der bruger Woodruff-kilenotfræsere, omfatter:

  • Maskin- og udstyrsproduktion: Fræserne bruges i stor udstrækning til at lave kilenoter i aksler, tandhjul, remskiver og andre komponenter i forskellige maskiner og udstyr som pumper, kompressorer, gearkasser, transportbånd og industrirobotter.
  • Bilindustrien: Woodruff-kiler bruges i et bredt udvalg af bilkomponenter, herunder krumtapaksler, knastaksler, transmissionstandhjul og aksler. Woodruff-kilenotfræsere spiller en vigtig rolle i bearbejdningen af de tilsvarende kilenoter i disse dele.
  • Luft- og rumfart: I luft- og rumfartsindustrien er Woodruff-kiler og kilenoter afgørende komponenter i flymotorer, landingsstelsystemer og andre kritiske samlinger. Kilenotfræsere bruges til at lave præcise kilenoter i disse højpræcisionsapplikationer.
  • Industriel automation: Woodruff-kiler findes ofte i automationsudstyr, herunder robotarme, transportsystemer og materialehåndteringssystemer. Kilenotfræsere bruges til at bearbejde kilenoter i disse systemer og sikrer sikre og pålidelige forbindelser.
  • Energisektoren: Woodruff-kiler bruges i energiproduktionsudstyr som turbiner, generatorer og pumper samt i udstyr til olie- og gasboring og -produktion. Kilenotfræsere bruges til at lave kilenoter i disse kritiske komponenter.

Andre brancher:

  • Landbrug: Woodruff-kiler bruges i landbrugsmaskiner til forskellige formål, f.eks. til at fastgøre redskaber på traktorer og sikre komponenter i høstudstyr.
  • Byggeri: Woodruff-kilenotfræsere kan bruges til at lave kilenoter i entreprenørmateriel som kraner, gravemaskiner og bulldozere.
  • Skibsfart: I skibsindustrien bruges Woodruff-kiler i skibsmotorer, propeller og andre systemer. Kilenotfræsere bruges til at lave kilenoter til disse applikationer.

Samlet set er Woodruff-kilenotfræsere alsidige værktøjer, der finder anvendelse i mange brancher. Deres evne til at lave præcise kilenoter til sikker og pålidelig montering af komponenter gør dem uundværlige i mange tekniske og industrielle processer.

I hvilke maskiner bruges Woodruff-kilenotfræsere?

Woodruff-kilenotfræsere bruges primært i maskiner, der er konstrueret til fræsning, for at lave præcise halvcirkelformede kilenoter i emner. Disse maskiner giver den nødvendige omdrejningshastighed, styring og stivhed til effektiv brug af Woodruff-kilenotfræsere.

Her er nogle af de almindelige maskiner, der bruger Woodruff-kilenotfræsere:

Fræsemaskiner:

  • Lodrette fræsemaskiner: Disse maskiner har en lodret spindel og bruges i vid udstrækning til almindelige fræseopgaver, herunder fremstilling af kilenoter med Woodruff-kilenotfræsere.
  • Vandrette fræsemaskiner: Disse maskiner har en vandret spindel og bruges ofte til kraftig fræsning. Woodruff-kilenotfræsere kan bruges i vandrette fræsemaskiner til specifikke applikationer som planfræsning eller fremstilling af kilenoter i større emner.

CNC-maskiner (Computer Numerical Control):

  • CNC-fræsemaskiner: CNC-maskiner giver præcis styring og automation, så de er ideelle til at lave nøjagtige kilenoter med ensartede mål. De bruges almindeligvis i industrielle miljøer til produktion i store serier og præcisionsbearbejdning.

Kilenotsmaskiner:

  • Disse specialmaskiner er konstrueret specifikt til at skære kilenoter, herunder Woodruff-kilenoter. De giver høj præcision og effektivitet til gentagne kilenotsopgaver.
  1. Specialmaskiner:
  • I nogle tilfælde kan specialmaskiner som brocheringsmaskiner bruges til at lave Woodruff-kilenoter, især ved produktion i store serier eller ved kilenoter med særlige krav.

Ud over disse maskiner kan Woodruff-kilenotfræsere også bruges sammen med håndholdte rotationsværktøjer til små opgaver eller gør-det-selv-projekter. Præcisionen og kontrollen er dog ikke nødvendigvis så høj som med dedikerede fræsemaskiner eller CNC-maskiner.

Valget af maskine afhænger af flere faktorer, bl.a. emnets størrelse og kompleksitet, den ønskede præcision, det materiale, der bearbejdes, og den samlede produktionsmængde. Selv om fræsemaskiner og CNC-maskiner er de mest almindelige valg til professionelle applikationer, er kilenotsmaskiner en specialiseret løsning til produktion af kilenoter i store serier.

Hvilken design- og engineering-support tilbyder Baucor til Woodruff-kilenotfræsere?

Som en førende producent af skæreværktøjer tilbyder Baucor sandsynligvis en række konstruktions- og engineeringsydelser til deres Woodruff-kilenotfræsere, selv om detaljerne kan variere. Her er, hvad du kan forvente:

  • Hjælp til valg af værktøj: Baucor har erfarne ingeniører, der kan hjælpe dig med at vælge den rette Woodruff-kilenotfræser til din specifikke applikation. Det indebærer, at man tager hensyn til faktorer som emnets materiale, de ønskede kilenotmål og bearbejdningsparametrene.
  • Specialkonstruktion af værktøj: Hvis du har særlige krav, som standardfræsere ikke kan opfylde, kan Baucor tilbyde konstruktion af specialværktøj. Det kan indebære, at der laves en fræser med bestemte mål eller geometrier, så ydeevnen optimeres til netop din applikation.
  • Teknisk support: Baucor har et teknisk supportteam, som kan besvare spørgsmål og hjælpe med at fejlfinde eventuelle problemer, du kan støde på, når du bruger deres fræsere. Det kan omfatte rådgivning om optimale bearbejdningsparametre, vedligeholdelse af værktøj eller løsning af ydelsesproblemer.

For at få de mest nøjagtige og opdaterede oplysninger om de specifikke konstruktions- og engineeringsydelser, som Baucor tilbyder til vores Woodruff-kilenotfræsere, er det bedst at kontakte os direkte via vores hjemmeside eller vores kundeservicekanaler.

ENESTÅENDE ENGINEERING-SUPPORT

Engineering-support og rådgivning

Engineering-ekspertise hele vejen

Baucor tilbyder specialfremstilling og engineeringløsninger, der er skræddersyet til dine specifikke behov, på tværs af forskellige brancher.

Produktionsvenligt design (DFM)

Optimer dit design til produktion

Baucors ingeniører kan gennemgå dit design og give feedback, der forbedrer produktionsegnetheden, omkostningseffektiviteten og effektiviteten.

Løsninger til prototyper og serieproduktion

Din løsning, dit omfang

Uanset om du har brug for en enkelt prototype eller fuld serieproduktion, står Baucors ingeniører klar til at samarbejde med dig. Kontakt os, så drøfter vi, hvordan vi kan føre din idé ud i livet.

Skræddersyede engineering-løsninger

Skræddersyede løsninger til Baucors kunder

Baucor er specialiseret i unikke fremstillings- og engineeringløsninger, der er udviklet til at dække hver enkelt kundes specifikke behov. Vores ekspertise dækker en bred vifte af brancher og anvendelser.

Hvilke designguider findes der til Woodruff-kilenotfræsere?

Konstruktionen af Woodruff-kilenotfræsere kræver omhyggelig overvejelse af flere faktorer for at sikre optimal ydeevne, værktøjslevetid og nøjagtige kilenoter. Her er de vigtigste designretningslinjer:

Fræserens profil:

  • Tilpas profilen til Woodruff-kilen: Det vigtigste er at sikre, at fræserprofilen præcis svarer til den halvcirkelformede form på den Woodruff-kile, den er beregnet til. Det sikrer en korrekt pasform og en sikker forbindelse mellem kilen og kilenoten.
  • Kilenotmål: Vælg en fræser, der laver en kilenot med den rigtige bredde og dybde til den specifikke Woodruff-kile, du bruger. Se standardmålene for Woodruff-kiler for at træffe det rette valg.

Valg af materiale:

  • Højhastighedsstål (HSS): Egnet til almindelig bearbejdning og mange forskellige emnematerialer.
  • Koboltstål (HSS-Co): Ideelt til højhastighedsbearbejdning og skæring i hårdere materialer.
  • Hårdmetal: Giver overlegen hårdhed og slidstyrke til højtydende skæring i slibende og hårde materialer.

Fræserdiameter:

  • Tilpas diameteren til applikationen: Vælg en fræserdiameter, der passer til kilenotens størrelse og den maskine, der bruges. Større diametre giver større stabilitet og kan bruges til dybere snit, mens mindre diametre er bedre til snævre pladser eller mindre kilenoter.

Yderligere overvejelser:

  • Tolerance: Den ønskede tolerance for kilenotens mål påvirker fremstillingsprocessen og valget af værktøj. Sørg for, at fræseren kan opnå de nødvendige tolerancer til en korrekt pasform med Woodruff-kilen.
  • Belægning: Selv om belægninger typisk ikke bruges på Woodruff-kilenotfræsere, kan nogle producenter tilbyde fræsere med belægning af diamantlignende kulstof (DLC) for bedre slidstyrke og lavere friktion.

Hvis du overvejer disse designretningslinjer omhyggeligt og samarbejder med erfarne værktøjsproducenter eller ingeniører, kan du vælge eller konstruere Woodruff-kilenotfræsere, der er optimeret til dine specifikke bearbejdningsbehov. Det sikrer nøjagtige kilenoter, længere værktøjslevetid og pålidelig ydeevne i dine applikationer.
