Præcis hulplacering med punktbor til pilothuller

BAUCOR: KONSTRUERET TIL PRÆCISION.

HVER BIT LEVERER FEJLFRI RESULTATER!

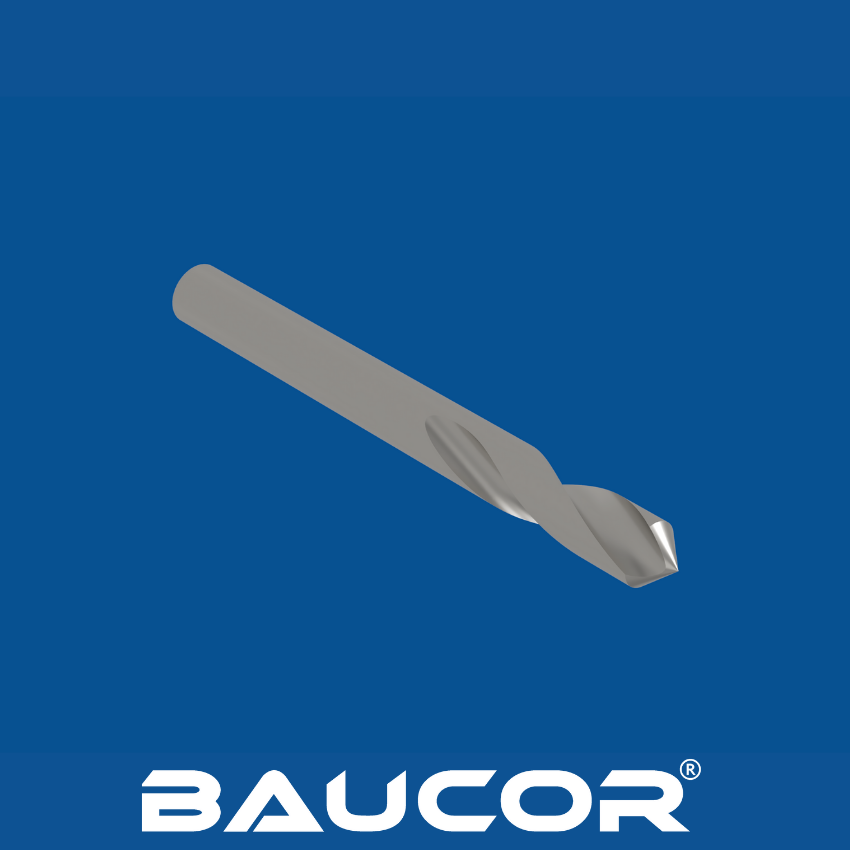

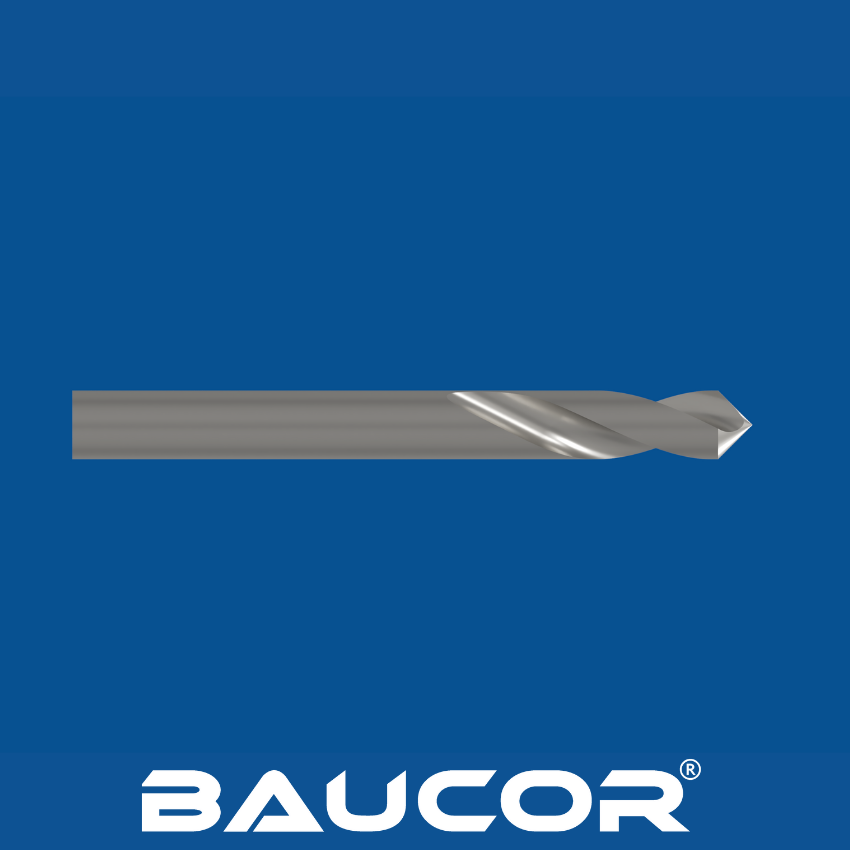

Hvad er et punktbor? Hvordan fungerer den?

Punktbor er specialiserede skæreværktøjer, der er designet til at skabe en præcis konisk fordybning ("center") i et emne. Det fungerer som et meget nøjagtigt udgangspunkt for efterfølgende boreoperationer, hvilket sikrer, at boret ikke vandrer, og at det er korrekt justeret.

Sådan fungerer punktbor

  • Forberedelse af arbejdsemnet: Arbejdsemnet fastgøres på passende vis (i en skruestik, opspænding osv.) på en maskine som en borepresse eller en fræsemaskine.
  • Valg af punktbor: Punktboret vælges ud fra den ønskede vinkel (almindelige vinkler er 90° og 120°) og det materiale, der skal bores i.
  • Installation af spotbor: Punktboret fastgøres i maskinens værktøjsholder (spændetang eller borepatron).
  • Justering og placering: Punktboret justeres omhyggeligt med hullets planlagte midtpunkt på arbejdsemnet.

Oprettelse af centrum: Maskinens spindel tændes, og punktboret føres ind i arbejdsemnet med kontrolleret tryk. Det danner en præcis konisk fordybning.
Boring: Punktboret udskiftes med et bor af passende størrelse for at skabe det endelige hul ved at bruge det oprindelige punkt som et præcist udgangspunkt.

Vigtige punkter om punktbor

  • Nøjagtighed: Punktbor gør det muligt at placere hullet meget nøjagtigt.
  • Borets stabilitet: Spidsen forhindrer boret i at "vandre" eller "gå", især på hårde eller buede overflader.
  • Hullets kvalitet: Spotboring fører ofte til renere og mere præcise huller med mindre risiko for skader omkring hullets indgang.
  • Flere forskellige materialer: Spotbor findes i forskellige materialer (HSS, kobolt HSS) og belægninger til at håndtere forskellige typer emner.

Hvordan fremstilles spotbor?

Punktbor, som er ansvarlige for at skabe nøjagtige udgangspunkter for efterfølgende boring, kræver en præcis fremstillingsproces for at sikre deres geometri og ydeevne. Lad os udforske de vigtigste faser:

  1. Materialevalg og -forberedelse:
  • Overvejelser om materialer: Højhastighedsstål (HSS) er almindeligt og tilbyder en balance mellem sejhed, slidstyrke og styrke, der er nødvendig for at bore i forskellige emnematerialer. Nogle producenter vælger Cobalt HSS (HSS-E) til hårdere materialer eller krævende opgaver.
  • Højhastighedsstål (HSS): Et almindeligt og økonomisk valg til almindelig boring i blødere materialer.

  • Kobolt højhastighedsstål (HSS-Co): Giver forbedret varmebestandighed og slidstyrke i forhold til HSS, hvilket gør det velegnet til hårdere materialer og højhastighedsopgaver.
  • Hårdmetal: Ekstremt hårdt og slidstærkt, ideelt til boring i hårde materialer som støbejern, rustfrit stål og hærdet stål. Punktbor i hårdmetal kan bevare skarpheden i længere tid, hvilket resulterer i øget levetid og produktivitet.
  • Pulveriseret metal (PM): Tilbyder en kombination af høj hårdhed, slidstyrke og sejhed, hvilket gør det velegnet til en lang række materialer og anvendelser. PM-spotbor kan give overlegen ydelse sammenlignet med HSS- og HSS-Co-bor.
  • Polykrystallinsk diamant (PCD): PCD-spotbor er det hårdeste kendte materiale og har en enestående slidstyrke og bruges til at bore i ekstremt slibende materialer som kompositter, keramik og hærdet stål.
  • Indledende formgivning: Den valgte stålstang skæres til i den omtrentlige længde og gennemgår en varmebehandlingscyklus for at optimere dens hårdhed og forberede den til efterfølgende bearbejdningsprocesser.

2. Dannelse af fløjte og spids: Specialiserede slibeprocesser bruges til at skabe punktborets unikke form:

  • Fløjter: Spotbor har typisk to riller til fjernelse af materiale under boreoperationen.
  • Konisk spids og vinkel: Præcisionsslibemaskiner former omhyggeligt den koniske spids til den ønskede vinkel (90°, 120° osv.). Denne vinkel er afgørende for nøjagtig centrering.

3. Varmebehandling (endelig):

  • Optimering af materialets egenskaber: Punktboret gennemgår endnu en varmebehandlingscyklus. Dette finjusterer dets hårdhed, sejhed og slidstyrke og sikrer, at det kan skabe præcise centre i arbejdsemner og bevare sin form over flere anvendelser.

4. Overfladebehandlinger (valgfrit): Producenter kan tilbyde belægninger for at forbedre ydeevnen:

  • Sort oxid: En grundlæggende overfladebehandling, der giver en vis smøreevne og korrosionsbestandighed.
  • Titannitrid (TiN): Den klassiske guldfarvede belægning reducerer friktion og slid.
  • Avancerede belægninger: Valgmuligheder som titanium-aluminium-nitrid (TiAlN) til højtemperaturanvendelser eller specialbelægninger til specifikke forbedringer af materialeinteraktionen.

5. Kvalitetskontrol: Strenge inspektioner sikrer kvaliteten:

  • Vinkelnøjagtighed: Den medfølgende vinkel på den koniske spids kontrolleres omhyggeligt for at sikre, at den er i overensstemmelse med det tilsigtede design.
  • Dimensionel nøjagtighed: Spotborets samlede dimensioner og rillegeometri verificeres i forhold til producentens tolerancer.
  • Test af hårdhed: Bekræfter, at materialet har opnået de ønskede egenskaber gennem varmebehandling.
  • Overfladeinspektion: Punktboret undersøges for fejl eller mangler, der kan påvirke ydeevnen eller værktøjets levetid.

FÅ ET TILBUD

Hvilke størrelser fremstiller Baucor spotbor?

Baucor er anerkendt for sit engagement i kvalitet og fremstiller punktbor i et omfattende udvalg af størrelser og vinkler for at sikre nøjagtige udgangspunkter for forskellige boreoperationer. Vores ekspertise garanterer punktbor, der fremmer præcision og stabilitet.

Almindelige størrelser på punktbor

Baucor tilbyder punktbor i de mest anvendte vinkler og størrelser, herunder potentielt:

  • De mest almindelige metriske spotborestørrelser:

Små diametre: 1 mm, 1,5 mm, 2 mm, 2,5 mm, 3 mm, 3,15 mm (tæt på 1/8 tomme)

Mellemstore diametre: 4 mm, 5 mm, 6 mm, 8 mm, 10 mm

Store diametre: 12 mm, 16 mm, 20 mm, 25 mm

90° punktbor

  • 1/8"
  • 5/32"
  • 3/16"
  • 1/4"
  • 5/16"
  • 3/8"
  • 7/16"
  • 1/2"

120° punktbor

  • Kan tilbyde de samme størrelser som de inkluderede 90° vinkelbor for at imødekomme forskellige hulgeometrier.

Andre potentielle spotbor-størrelser

Baucor kan fremstille bor til dig i alt fra meget små størrelser som 0,25 mm til store størrelser op til 38-40 mm, hvilket imødekommer et bredt spektrum af borekrav. Kontakt os for de relevante dimensioner. Baucor kan producere bor i de mest specialiserede størrelser, der er skræddersyet til dine behov.

Hvilke materialer bruges til at lave spotbor?

Valget af materiale til et punktbor spiller en afgørende rolle for dets ydeevne, levetid og egnethed til forskellige emnematerialer. Lad os dykke dybere ned i dine muligheder:

Almindelige materialer:

  • Højhastighedsstål (HSS): HSS er det alsidige fundament for mange punktbor og giver en solid balance mellem:
  • Hårdhed: Væsentligt for effektiv indhugning af en række forskellige emnematerialer og for at skabe nøjagtige udgangspunkter.
  • Sejhed: Reducerer risikoen for for tidligt brud og sikrer pålidelig ydeevne i forskellige pletboringsopgaver.
  • Overkommelig pris: Omkostningseffektivt til generel brug, hvilket gør HSS til et populært valg i mange brancher.
  • Kobolt højhastighedsstål (HSS-E): Den kraftige opgradering! HSS-E forbedrer spillet i krævende scenarier på grund af dets:
  • Varmebestandighed: Bevarer sin hårdhed og skæreevne, selv når temperaturen stiger på grund af aggressive pletter i hårde materialer eller mangel på tilstrækkelig smøring.
  • Modstandsdygtighed over for slid: Forlænger værktøjets levetid betydeligt sammenlignet med standard HSS, især ved plettering af slibende materialer eller i højproduktionsmiljøer.

Mindre almindelige, men potentielt ideelle materialer

  • Pulveriseret metal højhastighedsstål (PM HSS): Mesteren i slidstyrke! PM HSS kan prale af en unik mikrostruktur, der betyder:
  • Ekstraordinær sejhed: Minimerer risikoen for skår eller brud, selv i krævende anvendelser.
  • Ekstrem slidstyrke: Overlever både standard HSS og HSS-E, især når man gentagne gange spotter hærdet stål, rustfrit stål eller meget slibende materialer.
  • Hårdmetal: Til de mest ekstreme scenarier tilbyder punktbor i massivt karbid en uovertruffen ydeevne, men har en betydeligt højere pris:
  • Maksimal hårdhed: Ideel til at skabe præcise centreringspunkter i de hårdeste emnematerialer, hvor andet værktøjsstål hurtigt ville blive slidt.
  • Stivhed: Opretholder nøjagtigheden over en meget lang levetid, hvilket sikrer ensartet centrering selv i højvolumenproduktion.

Faktorer, der påvirker materialevalget

  • Arbejdsemnets materiale: Den primære faktor! Match punktborematerialets hårdhed og slidstyrke med de udfordringer, som det materiale, du arbejder med, giver.
  • Produktionsmængde: Spotting i store mængder retfærdiggør ofte investeringen i mere avancerede værktøjsmaterialer på grund af deres forlængede levetid og reducerede nedetid i forbindelse med værktøjsskift.
  • Budget: Overvej balancen mellem de umiddelbare værktøjsomkostninger og de langsigtede fordele. Et dyrere punktbor fremstillet af HSS-E eller PM HSS kan vise sig at være mere omkostningseffektivt over tid i krævende anvendelser.

Trefløjede bor

Trefløjede bor er en specialiseret type spiralbor, der er designet til specifikke anvendelser.

Forstner-bor

Et Forstner-bor er en særlig type bor, der er designet til at skabe rene, fladbundede huller i træ. I modsætning til typiske spiralbor bruger Forstner-bor en cirkulær skærekant, der giver en glat finish og enestående præcision.

Hvilke belægninger forbedrer Spot Drills?

Punktbor, der har til opgave at skabe præcise centreringspunkter, nyder godt af belægninger, der øger slidstyrken, reducerer friktionen og optimerer spånevakueringen. Her er, hvad du kan støde på:

Almindelige belægninger

Sort oxid: En grundlæggende og overkommelig overfladebehandling:

  • Smøreevne: Giver en vis friktionsreduktion, hjælper med spånevakuering og minimerer varmeopbygning.
  • Mild korrosionsbestandighed: Giver begrænset, men værdifuld beskyttelse i visse miljøer.

Titannitrid (TiN): Den klassiske guldfarvede belægning tilbyder en alsidig opgradering:

Slidstyrke: Forlænger værktøjets levetid, så punktboret kan bevare sin centreringsnøjagtighed, selv når der arbejdes med slibende materialer.

Reduceret friktion: Fremmer en jævnere drift og mindre varmeudvikling, hvilket minimerer risikoen for forvrængning af arbejdsemnet omkring spidsen.

  • Titanium-aluminium-nitrid (TiAlN): Ideel til højere temperaturer og hårdere materialer:

  • Varmebestandighed: Bevarer sine egenskaber, selv når pletboring genererer betydelig varme, hvilket ofte sker med hårdere materialer eller aggressive pletparametre.
  • Smøreevne: Lav friktion hjælper med nøjagtig centrering og minimerer varmeudvikling.

Specialiserede belægninger

Titankarbonitrid (TiCN): Udmærker sig ved at reducere friktion og galling:

  • Overlegen smøreevne: Sikrer jævn boring og reducerer risikoen for fastbrænding, især med materialer, der er tilbøjelige til at klæbe til skærekanterne.
  • Punktnøjagtighed: Jævnere skæring og reduceret friktion hjælper med at opretholde punktets præcise geometri.

Diamantlignende kulstof (DLC): Muligheden for ekstrem ydeevne:

Uovertruffen hårdhed: Ekstraordinær slidstyrke til de mest krævende materialer eller meget høje produktionsmængder.

Super lav friktion: Optimerer spånflowet og minimerer kræfterne på punktboret, hvilket fremmer nøjagtigheden og værktøjets levetid.

  • Belægninger i flere lag: Banebrydende belægninger, der strategisk kombinerer flere materialer:
  • Tilpasset ydeevne: Skræddersyet til at overvinde specifikke udfordringer i spotteoperationer som ekstrem varme, gnidning med et bestemt materiale og krævende tolerancekrav.

Vælg med omhu

  • Arbejdsemnets materiale: Den vigtigste faktor! Match belægningen med det materiale, der bores i, for at minimere slid og optimere centreringsnøjagtigheden.
  • Smøring: Selv belagte punktbor har gavn af korrekt smøring. Følg producentens anbefalinger.
  • Omkostninger vs. ydeevne: Afvej fordelene ved avancerede belægninger med deres potentielt højere pris. Vælg den belægning, der giver mest værdi til din specifikke anvendelse.

FÅ ET TILBUD

Hvor bruges spotdrills?

Nøgleindustrier, der er afhængige af spotbor

Produktion (generelt): En grundpille i produktionen til at skabe nøjagtige udgangspunkter for efterfølgende boreoperationer. Anvendelser omfatter:

  • Fremstilling af komponenter: Præcis placering af hulcentre på forskellige maskinkomponenter, huse og samlinger.
  • Jigs og fiksturer: Sikrer nøjagtig hulplacering på specialværktøj til gentagelige fremstillingsprocesser.

Luft- og rumfart: Strenge tolerancekrav gør det nødvendigt med punktbor til præcisionsbearbejdning og samling af rumfartskomponenter. Anvendelserne omfatter:

  • Motordele: Nøjagtig hulboring og gevindskæring på kritiske motorkomponenter.
  • Strukturelle samlinger: Oprettelse af pilothuller til fastgørelseselementer i flyskrog og underkonstruktioner.

Bilindustrien: Anvendes i hele fremstillingen af køretøjer:

  • Powertrain: Positionering af huller til fastgørelseselementer i motorblokke, transmissioner og drivlinjekomponenter.
  • Karosseri og chassis: Spotting af huller til sammenføjning af karosseripaneler, strukturelle elementer og indvendige komponenter.

Bearbejdning og værktøjsfremstilling: Punktbor spiller en alsidig rolle i maskinværksteder:

  • Oprettelse af huller til generelle formål: Præcisionsboring af forskellige komponenter eller arbejdsemner.
  • Forme og matricer: Nøjagtig centrering til efterfølgende bearbejdning af form- eller matricesektioner.

Vedligeholdelse og reparation (MRO): Punktboringer strømliner reparations- og omarbejdningsoperationer:

  • Flytning af huller: Oprettelse af nye centreringspunkter, når eksisterende huller bliver beskadiget eller fejljusteret.
  • Restaurering: Fjernelse af ødelagte fastgørelseselementer ved nøjagtigt at bore centerpunkter til udtrækning.

Hvorfor punktbor er afgørende

  1. Boringsnøjagtighed: Punktbor forhindrer boret i at "vandre" og sikrer, at hullerne bores på det nøjagtige sted.
  2. Hullets kvalitet: Ved at give et stabilt udgangspunkt reducerer punktbor risikoen for afskalninger, grater og andre ujævnheder omkring hullets indgang.
  3. Bevarelse af boret: Spotting reducerer stress på bor, forlænger deres levetid og minimerer brud.
  4. Reduceret efterbearbejdning: Nøjagtighedsgevinster betyder færre kasserede dele og mindre tid brugt på at rette fejl.

Hvilke brancher bruger spotbor?

Brancher, hvor punktboremaskiner er uundværlige

  • Produktion (generelt): Hjørnesten i produktionsanlæg til at skabe præcise centreringspunkter til boring på tværs af forskellige komponenter, underenheder og færdige produkter.
  • Luft- og rumfart: Punktbor er afgørende for den præcision, der kræves i rumfartsproduktion, og sikrer nøjagtig placering af huller i motorkomponenter, flyskrog og andre kritiske dele.
  • Bilindustrien: Bruges i hele produktionsprocessen i bilindustrien til nøjagtig placering af huller i motordele, karrosseri og strukturelle komponenter.
  • Bearbejdning og værktøjsfremstilling: Væsentlige værktøjer til generel boring på en lang række emner og til at skabe udgangspunkter for fremstilling af forme og matricer.
  • Vedligeholdelse og reparation (MRO): Punktbor effektiviserer reparationsarbejdet, så man kan flytte beskadigede huller, udtage ødelagte skruer og udføre generelle restaureringsopgaver.

Hvorfor spotbor?

Spotbor giver disse industrier flere afgørende fordele:

  • Nøjagtighed: Forhindrer boret i at vandre og sikrer, at hullerne er på den nøjagtige tiltænkte placering.
  • Kvalitet: Forbedrer hullets finish og reducerer risikoen for skader på arbejdsemnet.
  • Effektivitet: Forlænger borets levetid og minimerer dyrt omarbejde på grund af forkert placerede huller.

Hvilke maskiner bruger spotbor?

Hvilke maskiner bruger spotbor, og hvorfor er de vigtige for præcisionsfremstilling?

Punktbor er højt specialiserede skæreværktøjer, der spiller en afgørende rolle i præcisionsfremstillingsprocesser på tværs af forskellige industrier. Her er de primære maskiner, der bruger spotbor, og grundene til, at de gør det:

  • Fræsemaskiner: Ved fræsning sikrer spotbor, at der bores huller på de nøjagtige steder, der kræves. Deres koniske form skaber et præcist udgangspunkt og forhindrer større bor i at vandre eller glide, hvilket er afgørende for at opretholde snævre tolerancer.
  • CNC-maskiner: CNC-maskiner (Computer Numerical Control) er meget afhængige af punktbor. Ved at forbore et styrehul sikrer punktbor, at efterfølgende boreoperationer passer perfekt til de programmerede koordinater for at opnå maksimal nøjagtighed og gentagelsesnøjagtighed.
  • Borepresser: I lighed med fræsemaskiner bruges punktbor på borepresser for at give nøjagtig placering af huller og reducere risikoen for skader på overfladen.
  • Drejebænke: Mens centerbor er mere typiske på drejebænke, kan punktbor også være meget effektive. De er især gode til at centrere og starte huller på emner med uregelmæssigheder eller ufuldkommen rundhed.

Hvorfor vælge punktbor?

  • Præcision: Den primære fordel ved punktbor er nøjagtig placering af huller. Det betyder færdige emner af højere kvalitet og færre afvisninger.
  • Effektivitet: Punktbor forhindrer tidskrævende omarbejde og skrot forårsaget af fejlplacerede huller.
  • Beskyttelse af overfladen: Det overfladiske styrehul, der skabes af et punktbor, minimerer risikoen for, at hovedboret ødelægger emnets overflade.

Hvilken design- og teknisk support tilbyder Baucor til spotbor?

Hos Baucor tror vi på en holistisk tilgang til spotboreløsninger. Vi er ikke bare en leverandør af spotbor; vi er din dedikerede partner gennem hele processen, fra det første design til den endelige levering.

Ekspertise inden for design og teknik

  • Valg af materiale: Vores erfarne ingeniører arbejder tæt sammen med dig for at forstå dine specifikke behov og anbefale det optimale materiale til dit spotbor. Uanset om det er højhastighedsstål, karbid eller avancerede belægninger, sikrer vi, at dit værktøj er bygget til lang levetid og ydeevne.
  • Optimering af geometri: Vi samarbejder om at designe den ideelle spidsborgeometri og skræddersyr spidsvinklen, rilledesignet og andre parametre for at maksimere præcisionen, spånevakueringen og den samlede ydeevne i din specifikke applikation.
  • Analyse af anvendelsen: Vores team analyserer grundigt din bearbejdningsproces for at anbefale punktbor, der problemfrit kan integreres med dit eksisterende værktøj og udstyr, hvilket sikrer en jævn og effektiv drift.

Intern ekspertise i produktionen

  • Præcisionsproduktion: Vores topmoderne produktionsfaciliteter producerer dine spotbor med den højeste præcision og overholder de snævreste tolerancer for ensartet nøjagtighed.
  • Kvalitetskontrol: Strenge kvalitetskontroller i alle produktionsfaser garanterer, at dine spotbor opfylder eller overgår branchens standarder for ydeevne og pålidelighed.

Ud over produktet: Baucors forpligtelse

  • Teknisk support: Vores ingeniører står altid til rådighed med løbende teknisk assistance og hjælper dig med at optimere valg og brug af værktøj for at opnå maksimal produktivitet.
  • Kontinuerlig forbedring: Vi samarbejder med dig om at analysere værktøjets ydeevne og identificere områder, hvor der kan ske løbende forbedringer, så du sikrer, at din spotboring altid yder sit bedste.

Hos Baucor er vi mere end bare en leverandør. Vi er din betroede partner i at opnå overlegne resultater med spotboring.

UOVERTRUFFEN TEKNISK SUPPORT

Din løsning, din skala

Uanset om du har brug for en enkelt prototype eller fuldskalaproduktion, er BAUCORs ingeniører klar til at samarbejde med dig. Kontakt os for at drøfte, hvordan vi kan bringe dit koncept til live.

Skræddersyede løsninger til BAUCOR-kunder

BAUCOR har specialiseret sig i at levere unikke produktions- og ingeniørløsninger, der er designet til at opfylde den enkelte kundes specifikke behov. Vores ekspertise dækker en bred vifte af industrier og anvendelsesområder.

Hvad er designguiderne for spotbor?

Væsentlige designovervejelser for punktbor

For at opnå optimal ydeevne og nøjagtighed er der flere vigtige elementer i designet af et punktbor:

  • Spidsens vinkel: De mest almindelige spidsvinkler for punktbor er 90 grader og 120 grader. En 90-graders vinkel giver en god balance mellem centreringsevne og materialefjernelse, mens en 120-graders vinkel er bedre til hårdere materialer.
  • Design af riller: Antallet af riller og deres spiralvinkel har indflydelse på spånevakuering og skæreeffektivitet. Punktbor har typisk to eller tre riller.
  • Båndets tykkelse: Stegen er den centrale del af boret, der giver styrke. Et tykkere skaft giver øget stivhed, men reducerer spånevakueringen. Stegtykkelsen skal afbalanceres med kravene til styrke og behovet for effektiv spånfjernelse.
  • Materiale: Højhastighedsstål (HSS) er et almindeligt materiale til punktbor, som giver en god kombination af styrke og pris. Til hårdere materialer eller produktion af store mængder giver punktbor i hårdmetal overlegen slidstyrke og længere værktøjslevetid.
  • Belægninger: Avancerede belægninger som TiN (titaniumnitrid) eller TiAlN (titaniumaluminiumnitrid) kan forbedre værktøjets ydeevne betydeligt, reducere slid og give større varmebestandighed.

Sådan kan Baucor hjælpe med at optimere dit spotboredesign

  • Simulering og analyse: Vores ingeniører kan bruge avanceret simuleringssoftware til at analysere forskellige spotboredesigns ydeevne under dine specifikke bearbejdningsforhold. Dette giver mulighed for optimering før fremstilling.
  • Materialeekspertise: Vi vejleder dig i at vælge den ideelle kombination af materiale og belægning baseret på dit emnemateriale, bearbejdningsparametre og den ønskede værktøjslevetid.
  • Fremstilling af prototyper: Baucor kan hurtigt fremstille prototyper af brugerdefinerede spotboredesigns til test og validering i din faktiske applikation.

Retningslinjer for brug af punktbor

  • Punktdybde: Ideelt set bør punktdybden være ca. halvdelen af det endelige huls diameter.
  • Hastigheder og tilspænding: Korrekte hastigheder og tilspændinger er afgørende for optimal ydelse af spotbor. Se producentens anbefalinger, og juster dem ud fra dit specifikke materiale og skæreforholdene.
