Almindelige materialer

Højhastighedsstål (HSS):

• Fordele: God sejhed, varmebestandighed og omkostningseffektivitet til generelle formål.
• Anvendelser: Bearbejdning af blødere materialer som aluminium, plast og visse ståltyper.

Kobolt højhastighedsstål (HSS-Co):

Fordele: Tilbyder forbedret hårdhed, slidstyrke og varmebestandighed sammenlignet med standard HSS.

Anvendelser: Velegnet til hårdere materialer som rustfrit stål og hårdere legeringer.

Massivt wolframcarbid:

• Fordele: Ekstraordinær hårdhed, slidstyrke og stivhed, hvilket giver mulighed for højere skærehastigheder og længere værktøjslevetid.
• Anvendelser: Ideel til højvolumenproduktion, bearbejdning af hårde materialer (værktøjsstål, hærdet stål, støbejern) og slibende materialer.

Mindre almindelige, specialiserede materialer

Pulveriseret metal (PM) stål:

• Fordele: Kan formuleres med meget specifikke egenskaber, der giver en balance mellem sejhed og slidstyrke. Velegnet til nicheanvendelser.

Keramik:

• Fordele: Ekstrem hårdhed og varmebestandighed til bearbejdning ved meget høje hastigheder.
• Anvendelser: Specialiserede scenarier med højtemperaturlegeringer og meget hårde materialer. De er mere skøre end karbid og kræver omhyggelig anvendelse.

Belægninger

Belægninger forbedrer ydeevnen for konkave radiusfræsere yderligere, uanset grundmaterialet:

• Titannitrid (TiN): En alsidig, generel belægning, der forbedrer slidstyrken og reducerer friktionen.
• Titanium-aluminium-nitrid (TiAlN): Giver overlegen hårdhed og modstandsdygtighed over for oxidation ved høje temperaturer.
• Kromnitrid (CrN): Godt til bearbejdning af ikke-jernholdige metaller og plast på grund af dets lave friktionsegenskaber.
• Diamantlignende kulstof (DLC): Giver ekstrem slidstyrke til krævende opgaver.

Valg af det rigtige materiale

Det optimale materialevalg til en konkave radiusfræser afhænger af:

• Arbejdsemnets materiale: Hårdhed og slibeevne er nøglefaktorer.
• Bearbejdningsparametre: Skærehastigheder, tilspænding og skæredybde påvirker materialevalget.
• Krav til værktøjets levetid: Overvej balancen mellem skæreydelse og den ønskede levetid for skæret.

Almindelige belægninger til konkave radiusfræsere

• Titannitrid (TiN): En alsidig allrounder. Forbedrer slidstyrken og reducerer friktionen.
• Titanium-aluminium-nitrid (TiAlN): Ideel til opgaver ved høje temperaturer på grund af ekstraordinær hårdhed og modstandsdygtighed over for oxidation.
• Titancarbonitrid (TiCN): Tilbyder afbalanceret slidstyrke og smøreevne til forskellige materialer.
• Kromnitrid (CrN): Udmærker sig ved bearbejdning af ikke-jernholdige metaller og plast med sine lave friktionsegenskaber.

Specialiserede belægninger

• Aluminium-titannitrid (AlTiN): Perfekt til højhastigheds- og tørbearbejdning med sin overlegne varmebestandighed.
• Aluminium-krom-nitrid (AlCrN): Kan klare endnu højere temperaturer til de mest krævende anvendelser.
• Diamantlignende kulstof (DLC): Uovertruffen slidstyrke og lav friktion til slibende emner.
• Belægninger i flere lag: Kombiner styrken af forskellige belægninger for at få skræddersyet ydeevne.

Vigtige anvendelser

Filetering: Skaber glatte, afrundede indvendige hjørner (fileter) i bearbejdede dele. Fileter tjener flere formål:

• Reduktion af stress: Eliminerer skarpe hjørner, der kan fungere som spændingskoncentrationspunkter, hvilket forbedrer emnets styrke og udmattelseslevetid.
• Æstetik: Giver komponenterne et rent, færdigt udseende.
• Rengøring og belægning: Lettere rengøringsproces og forbedret vedhæftning af belægning eller maling.

Fremstilling af forme og matricer: Bearbejdning af konkave profiler og funktioner til forme, der bruges i:

• Sprøjtestøbning af plast: Formning af forskellige plastkomponenter.
• Metalstøbning: Oprettelse af forme til støbning af metaldele.

Luft- og rumfart og bilindustrien:

• Konkave overflader: Oprettelse af buede funktioner på fly- og bilkomponenter til funktionelle eller æstetiske formål.
• Lejesæder: Bearbejdning af konkave overflader, som lejer kan sidde sikkert i.
• Væskekanaler: Skaber konkave kanaler til væskestrømme.

Generel fremstilling: Tilføjelse af dekorative eller funktionelle buede profiler til en lang række bearbejdede dele.

Specifikke eksempler

• Bearbejdning af en filet på en mekanisk komponent for at forhindre revnedannelse under belastning.
• Oprettelse af en konkav form til fremstilling af plastdele med en afrundet kant.
• Fræsning af et konkavt lejesæde i en motorblok.
• Tilføjelse af dekorative konkave kurver til et fremstillet produkt.

Fordele ved konkave radiusfræsere

• Præcision og ensartethed: CNC-bearbejdning sikrer meget nøjagtige og gentagelige konkave profiler.
• Glathed: Opnå overlegen overfladefinish sammenlignet med manuelle metoder.
• Alsidighed: Forskellige fræseradier kan bruges til at skabe forskellige konkave størrelser.

Konkave radiusfræsere med deres specielle form bruges i forskellige industrier, hvor komponenter kræver glatte, indadvendte kurver. Lad os undersøge, hvor de gør en forskel:

Luft- og rumfart:

• Oprettelse af fileter og overgange på flykomponenter for optimeret aerodynamik og strukturel integritet.
• Bearbejdning af komplekse konkave former på turbineblade eller andre motordele.

Fremstilling af forme og matricer:

• Udformning af præcise konkave radier i forme, der bruges til plastsprøjtestøbning eller trykstøbning.
• Tilføjelse af glatte overgange til formhulrum for problemfri frigørelse af dele og forbedret æstetik.

Bilindustrien:

• Bearbejdning af konkave funktioner på motorkomponenter, transmissioner og andre indvendige dele for at opnå jævn drift og mindre slitage.
• Skabe dekorative kurver på synlige dele og tilbehør til biler.

Medicinsk udstyr:

Formning af biokompatible konkave overflader på implantater og kirurgiske værktøjer.

Bearbejdning af små, indviklede komponenter med komplekse konkave profiler.

Generel produktion:

• Tilføjelse af radiusdetaljer og fileter til en lang række komponenter for at reducere spændingskoncentrationer og forbedre udmattelseslevetiden.
• Skabe æstetiske kurver og profiler på produkter på tværs af forskellige sektorer.

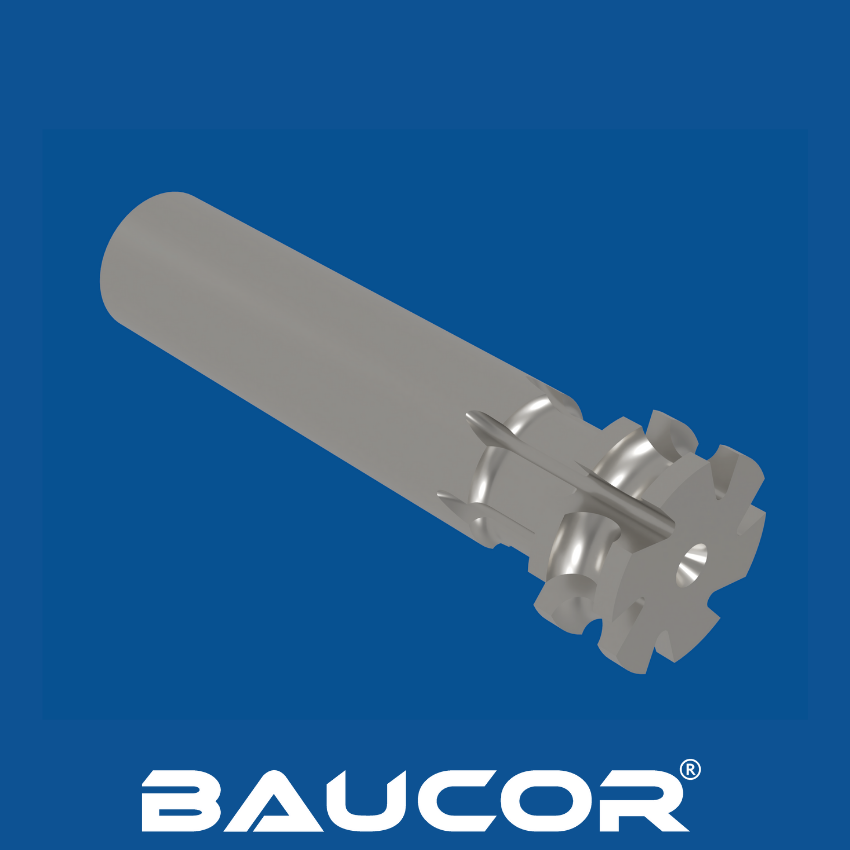

Hvad gør konkave radiusfræsere unikke

• Specialiseret geometri: Deres konkave profil gør det muligt for dem at skære halvcirkelformer i emner i modsætning til standardfræsere, der udmærker sig ved flade overflader og skarpe hjørner.
• Alsidighed: Disse fræsere fås i forskellige størrelser, materialer (hårdmetal, HSS) og belægninger for at kunne håndtere forskellige materialer og bearbejdninger.

Primære maskiner

• CNC vertikale bearbejdningscentre (VMC'er): Dette er den mest almindelige maskintype til brug af fræsere med konkav radius. Fræseren er monteret i den lodrette spindel, og arbejdsemnet flyttes på et bord med X-, Y- og nogle gange Z-aksestyring.
• CNC horisontale bearbejdningscentre (HMC'er): Ligner VMC'er, men spindlen er orienteret horisontalt. HMC'er bruges ofte til tungere emner eller bearbejdning af flere sider af en del i en enkelt opsætning.

Mindre almindelige, men mulige

• CNC-fræsemaskiner (generelt): Enhver CNC-maskine, der er i stand til præcist at holde og styre en konkav radiusfræser, kan bruges. Denne bredere kategori omfatter både VMC'er og HMC'er.
• Specialiserede CNC-fræsere: Selv om de primært er designet til træ og plast, kan nogle kraftige CNC-fræsere være i stand til at håndtere blødere metaller ved hjælp af konkave radiusfræsere.

Hvorfor CNC-maskiner er ideelle

• Præcision: CNC-maskiner tilbyder det høje niveau af præcision, nøjagtighed og gentagelsesnøjagtighed, der kræves for effektivt at kunne bruge konkave radiusfræsere.
• Stivhed: Den robuste konstruktion af CNC-maskiner minimerer rystelser og vibrationer, hvilket sikrer en jævn konkav profil og god værktøjslevetid.
• Automatisering: CNC-maskiner giver mulighed for at programmere komplekse bearbejdningsoperationer, hvilket muliggør en effektiv og ensartet fremstilling af komplicerede konkave former.

Yderligere overvejelser

• Værktøjsholdere: Konkave radiusfræsere kræver en kompatibel værktøjsholder, f.eks. en spændetang eller en endefræserholder, der skal monteres i CNC-maskinens spindel.
• Arbejdsopbevaring: Sikker fastspænding af arbejdsemnet er afgørende for nøjagtig bearbejdning og sikkerhed.

Konkave radiusfræsere former de glatte, indadgående kurver, der er afgørende for forskellige produktionsbehov. At forstå deres vigtigste designelementer hjælper dig med at vælge den rigtige fræser for at opnå optimale resultater.

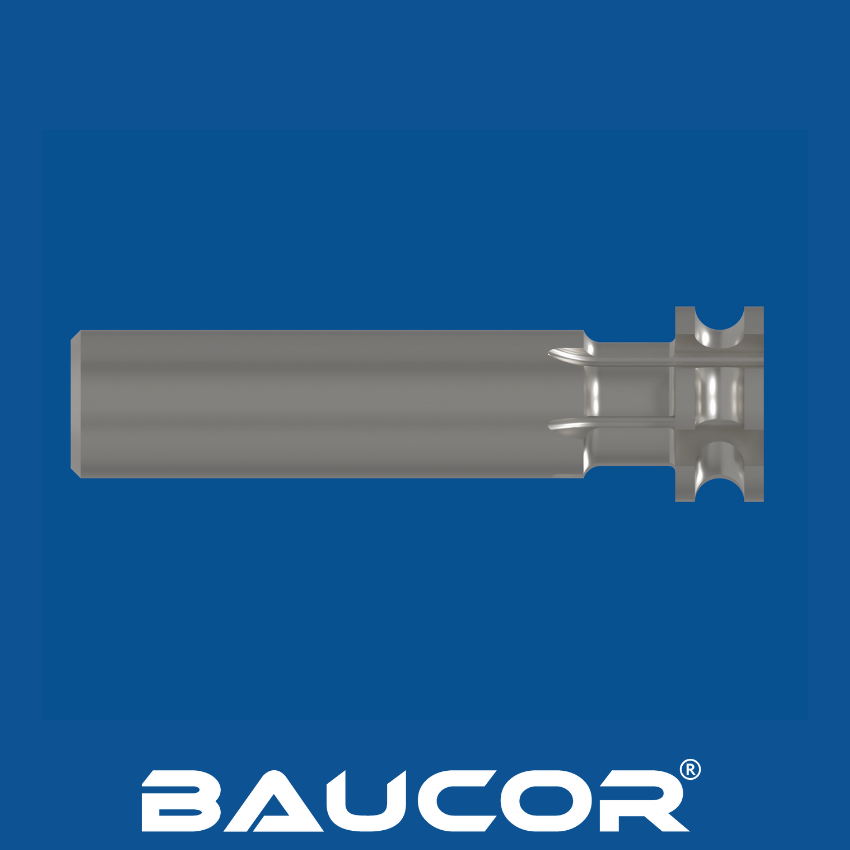

Vigtige designelementer

• Radius: Dette bestemmer kurven på din bearbejdede funktion. Match fræserens radius til dit design.
• Skærelængde: Påvirker, hvor dybt du kan skære i én arbejdsgang. Vælg kort, standard eller lang baseret på dine behov.
• Antal skær: Flere riller betyder glattere finish, færre riller er bedre til at fjerne spåner.
• Helix-vinkel: Påvirker skærekræfter og spånflow. Høje spiralvinkler passer til blødere materialer og efterbehandling.
• Hals (aflastning): Skaber plads til dybere snit og profilering.
• Skaftets diameter: Skal passe til din CNC-maskines værktøjsholder.
• Materiale: HSS er alsidigt, mens hårdmetal udmærker sig ved hårdere materialer og lang levetid.
• Belægninger: TiN, TiAlN, CrN, DLC giver slidstyrke og øget ydeevne.

Skræddersy design til din anvendelse

Overvej disse faktorer, når du vælger en fræser med konkav radius:

• Arbejdsemnets materiale: Hårdhed og slibeevne påvirker fræserens materiale og design.
• Bearbejdningsoperation: Filetering vs. tunge snit kan have forskellige prioriteter.
• Ønsket værktøjslevetid: Afvej ydeevne med omkostningerne ved avancerede materialer og belægninger.
