Formning af kuglenæse:

• Præcisions-CNC-slibemaskiner bruger diamantbelagte slibeskiver til omhyggeligt at forme den ikoniske kugleformede spids.
• Dette trin kræver ekstrem nøjagtighed for at sikre den korrekte radius og en glat overfladefinish.

Aflastningsslibning:

• Skaber spillerum bag endefræserens skærekanter, hvilket forhindrer friktion og varmeudvikling.

Belægning (valgfrit):

• Mange kuglespidsfræsere får en præstationsfremmende belægning (f.eks. TiN, TiAlN). Denne belægning øger slidstyrken og forlænger værktøjets levetid.

1. Inspektion af kvalitet:

• Strenge kvalitetskontroller sikrer, at dimensioner, tolerancer og overfladefinish lever op til branchens standarder.

Nøglefaktorer i fremstilling af kuglefræsere

• Valg af materiale: Materialetypen (hårdmetal, HSS osv.) har betydning for styrke, slidstyrke og egnethed til forskellige bearbejdningsopgaver.
• Præcisionsslibning: Præcision er afgørende for en glat og nøjagtigt dimensioneret kuglespidsform.
• Kvalitetskontrol: Sikrer ensartethed og optimal værktøjsydelse.

Faktorer, der påvirker størrelsens tilgængelighed

• Materiale: Karbid tilbyder normalt et bredere udvalg af størrelser end HSS.
• Specielle anvendelser: Nogle anvendelser kræver meget små eller meget store kuglefræsere til nicheformål.

Endefræsere fås i en række forskellige typer, f.eks. firkantede endefræsere til at skabe skarpe hjørner, kuglefræsere til glat konturering og skrubfræsere til hurtig materialefjernelse. Baucor er velegnet til materialer som metaller, plast og kompositter og kan producere endefræsere i meget specialiserede størrelser og konfigurationer, der er skræddersyet til at opfylde dine specifikke krav.

Kontakt os for at få detaljerede oplysninger om dimensioner og tilpasningsmuligheder, så de passer perfekt til dine fræsebehov.

Almindelige materialer

Højhastighedsstål (HSS):

• Giver god sejhed og slidstyrke
• Omkostningseffektiv til generel bearbejdning
• Velegnet til blødere materialer som aluminium, plast og visse ståltyper

Kobolt stål:

Variation af HSS med tilsat kobolt for øget hårdhed og varmebestandighed

Bedre ydeevne i hårdere materialer og ved højere temperaturer.

• Massiv hårdmetal:
• Ekstremt hårdt og slidstærkt
• Ideel til højhastighedsbearbejdning, hårdere stål og udfordrende materialer
• Giver overlegen kantskarphed og en fremragende overfladefinish
• Dyrere end HSS-muligheder

Mindre almindelige, specialiserede materialer

Pulveriseret metal:

• Tilbyder en balance mellem HSS og solidt hårdmetal
• God slidstyrke og sejhed

Keramik:

Ekstremt høj varme- og slidstyrke

Bruges til meget hårde materialer og ekstremt højhastighedsbearbejdning

Kan være mere skørt end andre materialer

• Diamantbelagt:
• HSS- eller hårdmetalfræsere med en tynd diamantbelægning
• Ekstraordinær slidstyrke og værktøjslevetid
• Ideel til bearbejdning af slibende materialer (f.eks. kulfiber, grafit)

Faktorer, der påvirker materialevalget

• Arbejdsemnets materiale: Hårdheden og slibningen af det materiale, der skal bearbejdes, er den primære faktor.
• Bearbejdningshastigheder og tilførsler: Højere hastigheder og aggressiv skæring kræver hårdere og mere slidstærke materialer.
• Omkostninger: Hårdmetal og specialmaterialer er dyrere end HSS.

Ønsket overfladefinish: Diamantbelagt hårdmetal giver den bedste overfladefinish.

Almindelige belægninger

• TiN (titannitrid): En grundlæggende, alsidig belægning, der forbedrer hårdhed, slidstyrke og smøreevne (reducerer friktion).
• TiCN (titancarbonitrid): Tilføjer kulstof til TiN, hvilket øger hårdheden og kvaliteten af overfladefinishen yderligere.
• TiAlN (titanium-aluminium-nitrid): Giver fremragende hårdhed og modstandsdygtighed over for oxidation ved høje temperaturer, hvilket øger værktøjets levetid.
• AlTiN (aluminium-titannitrid): Lignende egenskaber som TiAlN, nogle gange med lidt bedre ydeevne i applikationer med meget høj varme.
• AlCrN (aluminium-krom-nitrid): Ekstrem hårdhed og varmebestandighed, ideel til tørbearbejdning og udfordrende materialer som hærdet stål.

Specialiserede belægninger

• ZrN (zirkoniumnitrid): Et godt valg til bearbejdning af aluminium på grund af dets anti-adhæsionsegenskaber.
• DLC (diamantlignende kulstof): Giver ekstrem slidstyrke og lav friktion, fremragende til slibende materialer (f.eks. grafit og kompositter).
• Belægninger i flere lag: Kombinerer lag af forskellige belægninger (f.eks. TiAlN/TiN) for at få skræddersyet ydeevne til specifikke anvendelser.

Vigtig bemærkning: Ikke alle belægninger er egnede til alle endefræsematerialer. Det er typisk nødvendigt at specificere kompatible belægninger for hvert værktøj.

Faktorer, der påvirker valg af belægning:

• Arbejdsemnets materiale: Forskellige materialer reagerer bedre på visse belægninger.
• Bearbejdningsforhold: Tør vs. våd bearbejdning, høje hastigheder osv.

Ønskede forbedringer: Prioriter slidstyrke, varmebestandighed, smøreevne osv.

Kuglefræsere med deres afrundede skærespids er utroligt alsidige værktøjer, der bruges i forskellige produktions- og kreative sammenhænge. Her er en oversigt over deres primære anvendelser:

Primære industrier

Fremstilling af forme og matricer:

• Skabe komplekse 3D-former og konturer i forme, der bruges til sprøjtestøbning, støbning og andre fremstillingsprocesser.
• Udjævning og efterbehandling af formoverflader for at opnå en fremragende finish på det endelige produkt.

Luft- og rumfart:

• Bearbejdning af buede og skulpturelle komponenter til flyrammer, motordele osv.
• Arbejde med hårde legeringer og kompositter, der er almindelige i rumfartsproduktion.

Medicinsk:

Oprettelse af forme til medicinsk udstyr, proteser og implantater, der kræver indviklede detaljer og glat finish.

Direkte bearbejdning af biokompatible materialer.

• Bilindustrien:


• Fremstilling af prototyper og forme til komplekse dele til biler.
• Bearbejdning af motorkomponenter og andre dele, der kræver buede funktioner.

Specifikke anvendelser

• 3D-profilering og -skulpturering: Oprettelse af indviklede 3D-former og modeller fra en række forskellige materialer
• Overfladebehandling: Giver en glat finish af høj kvalitet på buede og konturerede dele.
• Lommefræsning: Udfræsning af forsænkede områder med afrundede hjørner.
• Slotting: Oprettelse af riller eller kanaler med afrundede bunde.

Hvorfor kuglefræsere er ideelle til disse anvendelser

• Alsidighed: Den afrundede spids muliggør både sidefræsning og spidsskæring.
• Glatte overflader: Kugleformen minimerer slag og efterlader en bedre overfladekvalitet end flade endefræsere på buede former.

Komplekse geometrier: Kuglespidsfræsere kan bruges sammen med flerakset bearbejdning til at skabe indviklede kurver og konturer.

De primære industrier, der er stærkt afhængige af kuglefræsere:

Fremstilling af forme og matricer: Sandsynligvis den mest betydningsfulde industri, der bruger kuglefræsere. Disse værktøjer er afgørende for:

• Skabe de komplekse, konturerede 3D-former i støbeforme, der bruges til sprøjtestøbning, støbning og andre fremstillingsprocesser.
• Opnåelse af den glatte overfladefinish, der kræves til slutprodukter af høj kvalitet.

Luft- og rumfart: Kuglespidsfræsere er afgørende for bearbejdningen af de forskellige buede og skulpturelle komponenter, der indgår i fly:

• Flystel og strukturelle elementer
• Motordele, der kræver en jævn og effektiv luftstrøm
• Arbejde med de hårde legeringer og kompositter, der ofte bruges i rumfartsproduktionen.

Medicinsk udstyr: Præcision er altafgørende, og kuglefræsere hjælper med:

Oprettelse af forme til medicinsk udstyr, proteser og implantater, hvor indviklede detaljer og biokompatible overflader er afgørende.

Direkte bearbejdning af biokompatible metaller og plast i nogle tilfælde

• Bilindustrien: Kuglefræsere tjener mange formål i bilindustrien:


• Formfremstilling til komplekse bildele
• Fremstilling af prototyper og konceptmodeller
• Bearbejdning af motorkomponenter og andre elementer med buede funktioner

Generel produktion: Når der er behov for buede overflader, indviklet 3D-profilering eller lommer med afrundede hjørner, anvendes kuglefræsere på tværs af mange andre produktionssektorer.

Kuglespidsfræsere med deres afrundede skæreprofiler bruges i en lang række maskiner, der er designet til præcision og kompleks formgivning. Her kan du se dem i aktion:

CNC-maskiner (Computer Numerical Control)

• CNC-fræsemaskiner: Den mest almindelige maskine, hvor der bruges kuglefræsere. De findes i forskellige konfigurationer:
• 3-akset: Ideel til grundlæggende 3D-former og overfladebehandling.
• 4-akset og 5-akset: Giver mere bevægelsesfrihed til at skabe komplekse 3D-geometrier.
• CNC-fræsere: Svarer til fræsemaskiner, men bruges ofte til blødere materialer som træ, plast og kompositter.

Andre maskiner (mindre almindelige)

• Manuelle fræsemaskiner: Erfarne maskinarbejdere kan bruge kuglefræsere i manuelle maskiner, selvom CNC giver langt højere præcision og kompleksitet.
• Multifunktionelle og specialiserede maskiner: Nogle maskiner, der er designet til formfremstilling eller specifikke produktionsprocesser, kan have kuglefræsere til bestemte opgaver.

Vigtige krav

• Spindel: Maskinens spindel skal kunne holde skaftet på kuglefræseren sikkert og rotere det ved de nødvendige hastigheder.
• Stivhed: Tilstrækkelig stivhed er nødvendig for at modstå skærekræfter, især ved bearbejdning af hårdere materialer.

Kontrolsystem: For CNC-maskiner kræver komplekse, buede snit et styresystem, der er i stand til at bevæge sig på flere akser og generere præcise værktøjsbaner.

Når du vælger en leverandør af kuglefræsere, går Baucor videre end blot at levere selve værktøjet. Vi tilbyder omfattende design og teknisk support, der sikrer, at du får mest muligt ud af vores produkter. Her er, hvad der adskiller os:

Support til design

Valg af værktøj:

• Ekspertvejledning i valg af den korrekte kuglefræsergeometri (størrelse, antal riller, materiale, belægning) baseret på:
• Arbejdsemnets materiale
• Ønsket overfladefinish
• Bearbejdningsoperation

Optimering af skæreparametre:

• Anbefalinger til hastigheder, tilspændinger og skæredybder, der er skræddersyet til den specifikke anvendelse for at maksimere værktøjets levetid og produktivitet.

Fejlfinding:

Analyse af problemer som hakkeri, dårlig overfladefinish eller overdreven værktøjsslitage. Tilvejebringelse af løsninger til forbedring af bearbejdningsresultaterne.

• Brugerdefineret værktøjsdesign:
• Samarbejde om at udvikle højt specialiserede kuglespidsfræsere til unikke anvendelser eller materialer.

Teknisk support

CAD/CAM-integration:

• Hjælp til at integrere specifikationer for kuglefræsere i CAD/CAM-software til problemfri generering og simulering af værktøjsbaner.

Procesanalyse:

• Dybdegående analyse af hele bearbejdningsprocessen for at identificere muligheder for optimering ved hjælp af kuglefræsere.

Test af materialer:

Samarbejde om test af nye materialer eller bearbejdningsstrategier for at forbedre effektiviteten og resultaterne.

• Træning og uddannelse:
• Workshops eller træning på stedet for at forbedre kundens viden om kuglefræsers anvendelsesmuligheder og bedste praksis.

Sådan får du adgang til support

• Tekniske repræsentanter: Dedikerede ingeniører, der giver personlig rådgivning.
• Online ressourcer: Vidensbase, vejledninger i værktøjsvalg, beregnere til bearbejdning.
• Kundeservice: Support til ordreforespørgsler, tekniske spørgsmål og fejlfinding.

Vigtig bemærkning: Tilgængeligheden og omfanget af disse tjenester vil sandsynligvis variere afhængigt af kundens behov og projektets omfang.

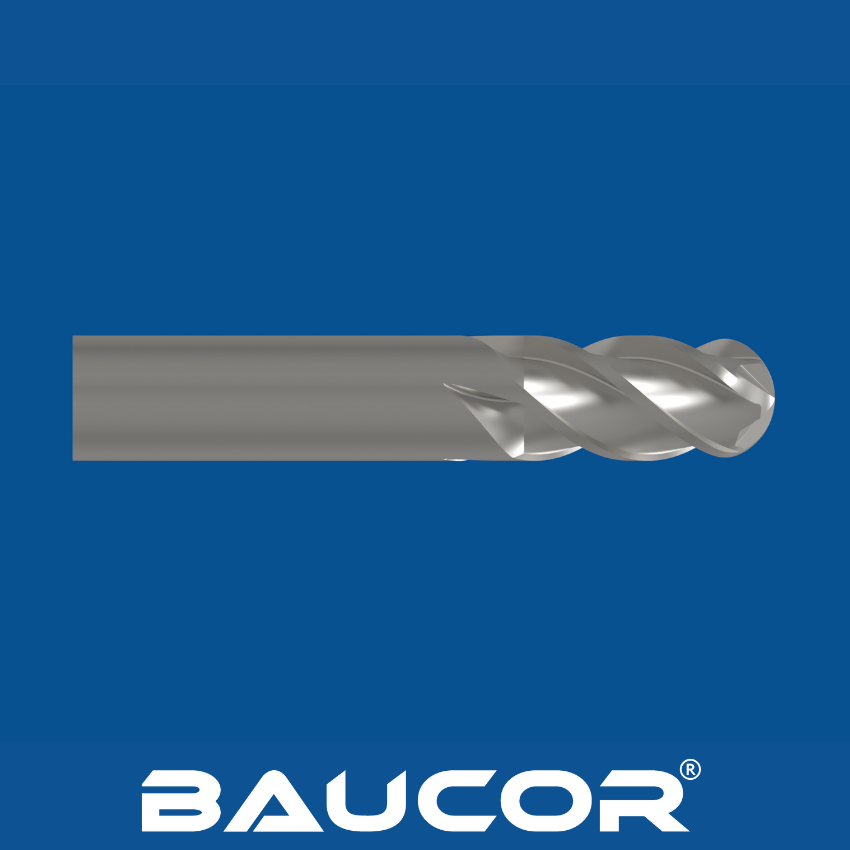

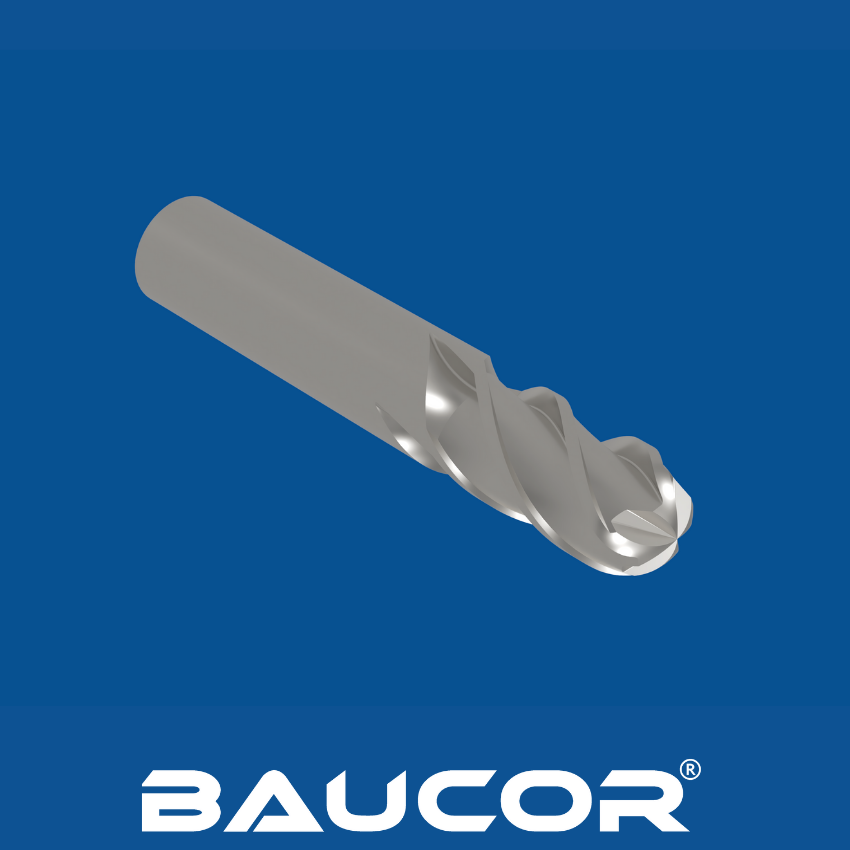

Kuglefræsere med deres karakteristiske afrundede skærespidser er vigtige værktøjer til at skabe komplekse 3D-former og glatte overflader. At forstå deres designelementer er afgørende for at vælge det rigtige værktøj og opnå optimale bearbejdningsresultater.

Geometri

• Kuglens diameter: Bestemmer den mindste hjørneradius, der kan opnås, og den samlede størrelse af de funktioner, der kan bearbejdes.
• Halsens diameter: Skal være mindre end kuglediameteren for at give plads og adgang til snævre områder.
• Halsaflastning: Den koniske sektion mellem kuglen og skaftet forhindrer gnidning og forbedrer spånafstanden.
• Skaftets diameter: Skal passe til maskinens værktøjsholder og give stivhed og stabilitet.
• Fløjtedesign:
• Antal skær: Påvirker spånevakuering, overfladefinish og skærekræfter. Færre riller er bedre til spånafgang, mens flere riller kan forbedre finishen.
• Helix-vinkel: Har indflydelse på skærekræfter og spånevakuering.
• Samlet længde: Bestemmer værktøjets rækkevidde ind i arbejdsemnet.

Valg af materiale

• HSS: Velegnet til generelle formål, billigere anvendelser.
• Kobolt stål: Bedre slidstyrke og varmetolerance til hårdere materialer.
• Hårdmetal: Ekstraordinær hårdhed og slidstyrke til højtydende bearbejdning.
• Specialmaterialer (keramik, diamantbelagt): Til ekstreme forhold og meget slibende materialer.

Belægninger

• TiN, TiCN, TiAlN, AlTiN, AlCrN osv.: Forbedrer slidstyrken, reducerer friktionen og forlænger værktøjets levetid.
• Belægninger i flere lag: Til skræddersyet ydeevne i specifikke anvendelser.

Overvejelser i forbindelse med design

• Arbejdsemnets materiale: Hårdhed, abrasivitet og bearbejdelighed påvirker værktøjets ideelle geometri og materiale.
• Anvendelsesområder Grovbearbejdning kræver et mere aggressivt design, mens finbearbejdning kræver større præcision og fokus på overfladekvalitet.

Maskinkapacitet Maskin ens spindelkraft, stivhed og tilgængelige værktøjsholdere spiller en rolle i bestemmelsen af egnede endefræserdesigns.
