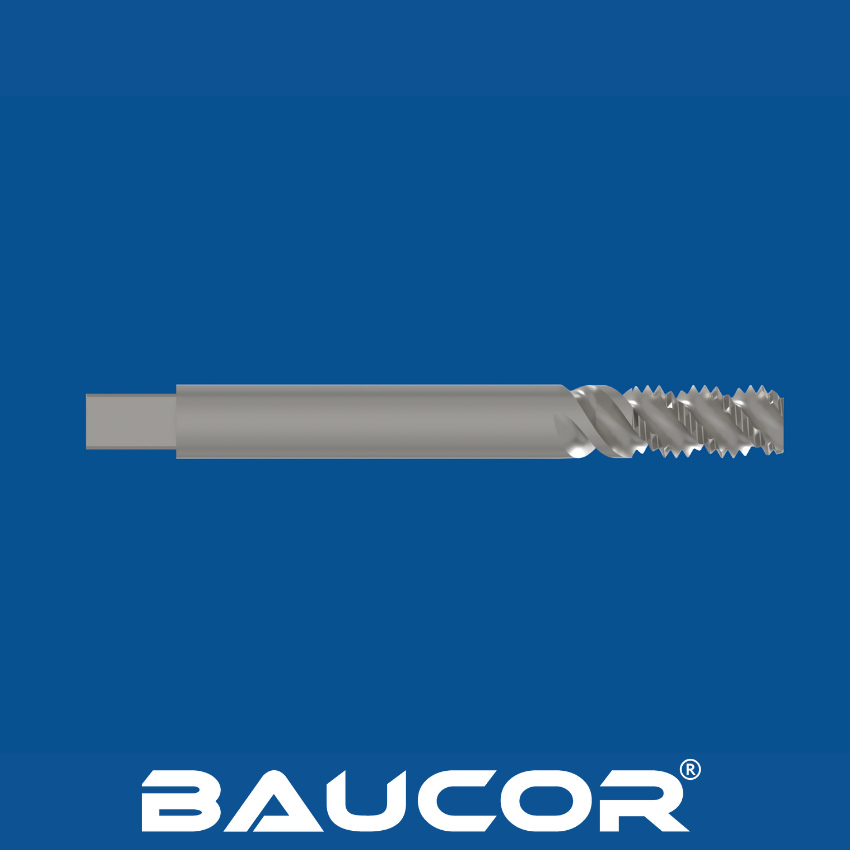

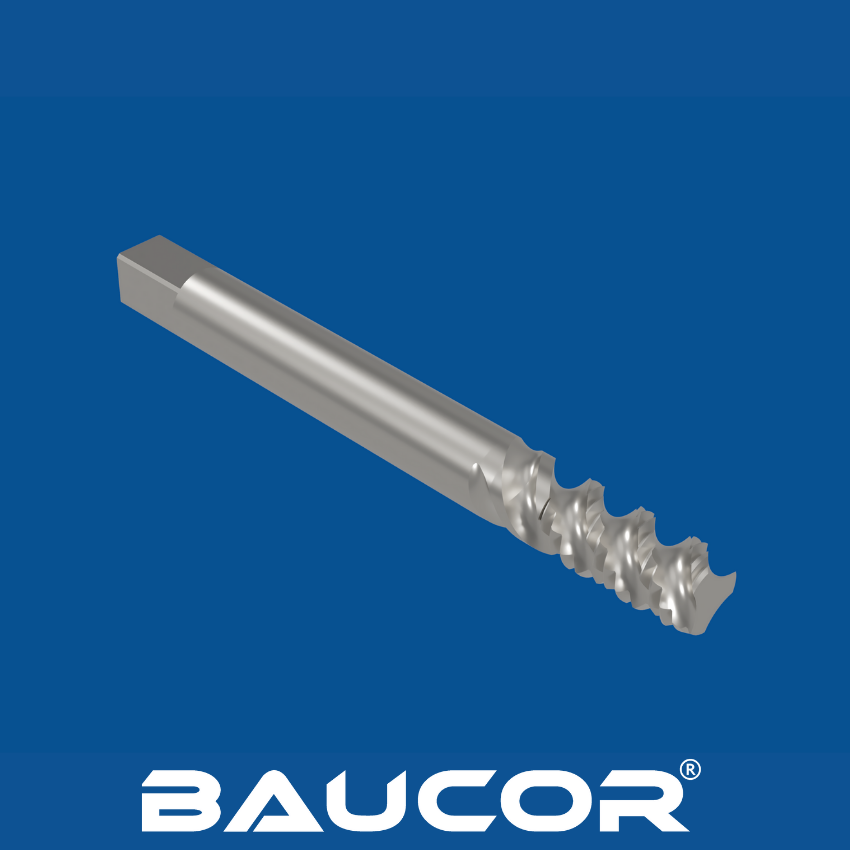

Gevindbor med spiralriller til gevindskæring i huller

Effektiv spånafgang: gevindbor med spiralriller til gevindskæring i gennemgående huller

OPLEV FORSKELLEN MED BAUCOR:

ENESTÅENDE EKSPERTISE I GEVINDBOR MED RØDDER I EN LANG HÅNDVÆRKSTRADITION

Præcisionsfremstilling, som ingeniører og forskere i Fortune 500-virksomheder stoler på

Produktionserfaring, som førende globale virksomheder har tillid til.

  • Lockheed Martin
  • Sumitomo Electric Interconnect Products
  • Saint-Gobain Performance Plastics Pampus GmbH
  • 3M
  • Frito-Lay
  • Parker Hannifin Corporation
  • Boston Scientific
  • General Dynamics – OTS Canada
  • ITW Food Equipment
  • Hemlock Semiconductor
  • Saft Batteries
  • KLA-Tencor
  • Land O'Lakes
  • Fastenal
  • Volvo Construction Equipment

Hvad er et gevindbor med spiralriller? Hvordan fungerer det?

Gevindbor med spiralriller er specialiserede skæreværktøjer, der laver indvendige gevind i forborede huller. De er et populært valg på grund af den effektive spånafledning, især i gennemgående huller.

Sådan fungerer gevindbor med spiralriller

  • Forberedelse af hullet: Start med et forboret hul i den rigtige størrelse til det ønskede gevind.
  • Indføring og rotation af gevindboret: Gevindboret føres ind i hullet og drejes (manuelt med et vindejern eller med en maskine som en søjleboremaskine eller fræsemaskine).
  • Gevindskæring: Spiralrillerne trækker gevindboret ind i hullet, mens dets skær gradvist danner de indvendige gevind.
  • Spånafledning: Den store fordel! Spiralrillerne leder spånerne fremad og ud af hullet, mens gevindene skæres. Det reducerer risikoen for tilstopning og brud.
  • Tilbagedrejning for rene gevind: Når gevindboret med jævne mellemrum drejes tilbage, brydes spånerne, og gevindene bliver renere.
Design dit eget gevindbor

Design dit eget gevindbor

Udfyld formularen i få trin og få specialfremstillede løsninger, der er tilpasset præcis dine behov!

Start dit design

Hvordan fremstilles gevindbor med spiralriller?

Gevindbor med spiralriller

Fremstillingen af et gevindbor med spiral omfatter flere trin, præcis bearbejdning og specialudstyr for at opnå den ønskede nøjagtighed og ydeevne.

Vigtigste produktionstrin

  • Valg og forberedelse af materiale: Processen begynder med en stang af værktøjsstål af høj kvalitet, typisk højhastighedsstål (HSS) eller kobolt-højhastighedsstål (HSS-E). Stangen skæres til omtrentlig længde og varmebehandles for øget hårdhed. Andre mulige materialer er højhastighedsstål (HSS), kobolt-højhastighedsstål (HSS-Co), pulvermetal (PM), hårdmetal samt belagte varianter af ovenstående materialer (f.eks. TiN, TiCN).
  • Formgivning af emnet: Gevindborets grundform dannes ved slibe- eller drejeoperationer. Skaftet og den samlede diameter begynder at tage form.
Gevindbor med spiralriller
  • Fremstilling af spånriller: Specialiserede fræsemaskiner skaber de karakteristiske spiralriller. Spånrillernes vinkel og dybde er afgørende for spånafledningen.
  • Gevindskæring: Højpræcisionsslibemaskiner bruger særlige slibeskiver til at slibe den nøjagtige gevindprofil efter standarder (f.eks. metrisk, UNC, UNF).
  • Varmebehandling (afsluttende): Gevindboret gennemgår en afsluttende varmebehandling for at opnå optimal hårdhed og slidstyrke.
  • Belægning (valgfri): Belægninger som titannitrid (TiN) eller andre kan påføres for yderligere at forbedre ydeevne og værktøjslevetid.
  • Kvalitetskontrol: Målnøjagtighed (gevind, diameter, spånrillegeometri), hårdhed og overfladefinish kontrolleres grundigt.

FÅ ET TILBUD

I hvilke størrelser fremstiller Baucor gevindbor med spiralriller?

Baucor leverer kvalitet og et omfattende udvalg af gevindbor med spiralriller til en lang række gevindskæringsopgaver i gennemgående huller. Her er, hvad du kan forvente:

Præcision og ydeevne:

  • Materialer af høj kvalitet: Baucors gevindbor er sandsynligvis fremstillet af højhastighedsstål (HSS) af høj kvalitet til universelt brug og kobolt-højhastighedsstål (HSS-E) til sejere materialer. Gevindbor med spiralriller kan fremstilles af forskellige materialer, herunder: kobolt-højhastighedsstål (HSS-Co), pulvermetal (PM), hårdmetal samt belagte varianter af ovenstående materialer (f.eks. TiN, TiCN).
  • Streng fremstilling: Vores gevindbor gennemgår sandsynligvis grundig kvalitetskontrol, der sikrer nøjagtige gevind og ensartet ydeevne.
  • Belægninger, der øger ydeevnen: Forbedr dine gevindbor yderligere med belægninger som titannitrid (TiN) eller titanaluminiumnitrid (TiAlN) til bestemte materialer og anvendelser.

Almindelige størrelsesintervaller, du kan finde hos Baucor

  • Metrisk normalgevind (M): Populære størrelser omfatter M3, M4, M5, M6, M8, M10, M12 og større.
  • Metrisk fingevind (M): Led efter størrelser som M8 x 1, M10 x 1.25, M12 x 1.5 til anvendelser, der kræver finere gevindstigninger.
  • Unified National Coarse (UNC): Forvent at finde 1/4-20, 5/16-18, 3/8-16, 1/2-13 og større størrelser.
  • Unified National Fine (UNF): Almindeligt tilgængelige størrelser omfatter 1/4-28, 5/16-24, 3/8-24, 1/2-20 og større.

Baucor kan fremstille gevindbor til dig i størrelser fra helt små som M0.5 til store op til M68 og dermed dække et bredt spektrum af gevindbehov.

Kontakt os for at få de rette dimensioner. Baucor kan fremstille gevindbor i de mest specielle størrelser, skræddersyet til dine behov.

Hvilke materialer fremstilles gevindbor med spiralriller af?

Baucor ved, at det rette materiale er afgørende for at lave holdbare og højtydende gevindbor med spiralriller. Her er et overblik over, hvad du sandsynligvis finder i deres gevindbor:

Almindelige materialer:

  • Højhastighedsstål (HSS): Standarden for de fleste gevindbor med spiralriller. HSS giver en rigtig god balance mellem sejhed, hårdhed og overkommelig pris til forskellige universelle gevindskæringsanvendelser.
  • Kobolt-højhastighedsstål (HSS-E): Hvis du skærer gevind i sejere materialer som rustfrit stål, så led efter gevindbor fra Baucor af HSS-E. Det tilsatte kobolt øger varme- og slidbestandigheden markant til krævende projekter.

Specialmaterialer (mindre almindelige):

  • Pulvermetallurgisk højhastighedsstål (PM HSS): PM HSS giver endnu større slidstyrke og sejhed på grund af sin ensartede mikrostruktur, hvilket gør det til et muligt valg til Baucors højtydende gevindbor eller specialiserede anvendelser.
  • Hårdmetal: Til ekstrem hårdhed ved meget udfordrende materialer eller højvolumenproduktion kan Baucor tilbyde gevindbor med spiralriller af massivt hårdmetal. De er dog dyrere og mere sprøde end HSS-løsninger.
  • Kryogenisk behandlet HSS: Nogle producenter tilbyder standard gevindbor af HSS eller HSS-E, der har gennemgået kryogenisk behandling. Denne proces ændrer stålets indre struktur på molekylært niveau og kan give:
  • Øget hårdhed: Giver forbedret slidstyrke, især ved skæret.
  • Forbedret sejhed: Det kan give en vis modstandsdygtighed over for udbrydning eller brud i bestemte gevindskæringssituationer.
  • Duplexbehandlet HSS: Det indebærer en specialiseret varmebehandling i to trin, der har til formål at maksimere både slidstyrke og sejhed. Det kan give en ydeevne et sted mellem almindeligt HSS-E og PM HSS.
  • Hårdmetal med submikronkorn: Selvom standardhårdmetal er en brugbar løsning, kan nogle gevindbor i den høje ende bruge hårdmetal med submikronkorn, der giver endnu større hårdhed og slidstyrke på grund af den ekstremt fine kornstruktur. Det gør det muligt at skære gevind i de mest krævende materialer med minimalt værktøjsslid.
  • Keramiske substrater (ekstremt sjældne): I banebrydende anvendelser med højtemperaturlegeringer eller ekstreme krav til slidstyrke er der afprøvet eksperimentelle gevindbor med spiralriller af specielle keramiske substrater, hvilket flytter grænserne for materialevidenskaben.

Valg af det rette materiale med Baucor:

  • Emnematerialet er afgørende: Tilpas gevindborets materiale til hårdheden og sejheden af det materiale, du skærer gevind i. Kontakt Baucor for konkrete anbefalinger ud fra dine anvendelser.
  • Ydeevne contra pris: Overvej dit projekts krav. Nogle gange kan en investering i et mere robust gevindboremateriale fra starten spare penge på lang sigt på grund af længere værktøjslevetid.

Hvilke belægninger forbedrer gevindbor med spiralriller?

Gevindbor med spiralriller har stor gavn af belægninger, der forbedrer slidstyrken, reducerer friktionen og optimerer spånafledningen. Her er en oversigt over de muligheder, du kan støde på:

Almindelige belægninger

Titannitrid (TiN): Den klassiske guldfarvede belægning, der giver en god generel forbedring:

  • Slidstyrke: Forlænger værktøjslevetiden, især ved gevindskæring i slibende materialer.
  • Reduceret friktion: Mindre friktion giver mere jævn gevindskæring, mindre varmeudvikling og potentielt bedre gevindkvalitet.

Titanaluminiumnitrid (TiAlN): Hæver niveauet til anvendelser med høj varme:

Varmebestandighed: Bevarer sine egenskaber selv ved de forhøjede temperaturer, der er typiske ved gevindskæring i sejere materialer eller ved høje produktionshastigheder.

Smøreevne: Lav friktion minimerer kraftbehovet og forbedrer spånafledningen.

  • Titankarbonitrid (TiCN): Er fremragende til at reducere friktion og forhindre galling:
  • Gallingbestandighed: Reducerer, at materiale sætter sig fast på gevindboret, hvilket især hjælper i blødere materialer som aluminium.
  • Universel ydeevne: Dens balance af egenskaber gør den velegnet til et bredt udvalg af gevindskæringsanvendelser.

Specialbelægninger

Kromnitrid (CrN): Giver værdi i specifikke situationer:

  • Korrosionsbestandighed: Vigtig i miljøer med vandbaserede kølemidler eller ved gevindskæring i materialer, der er tilbøjelige til at forårsage korrosion.
  • Moderate forbedringer: Giver nogle gevinster i slidstyrke og friktionsreduktion.

Diamantlignende carbon (DLC): Muligheden for ekstrem ydeevne:

  • Uovertruffen hårdhed: Exceptionel slidstyrke til de mest slibende eller krævende emnematerialer.
  • Ekstremt lav friktion: Optimerer spånafledningen og minimerer risikoen for galling.

Flerlagsbelægninger: Avancerede belægninger, der kombinerer flere materialer i lag:

Skræddersyet ydeevne: Udviklet til at overvinde specifikke udfordringer som varme, galling og ekstremt slid.

Høj klasse: Disse belægninger har ofte en højere startomkostning.

  • Proprietære belægninger: Nogle producenter tilbyder deres egne unikke belægninger, der er tilpasset meget specifikke materialer eller anvendelser. De kan give specialiserede egenskaber eller ydeevnefordele.

Valg af den rette belægning

  • Emnemateriale: Den vigtigste faktor! Tilpas belægningen til det materiale, du skærer gevind i – CrN til rustfrit stål, TiAlN til sejt materiale osv.
  • Smøring: Belægninger kan optimere ydeevnen med eller uden smøring – følg producentens anbefalinger.
  • Pris contra ydeevne: Afvej fordelene ved avancerede belægninger mod deres potentielt højere pris.

FÅ ET TILBUD

Hvor bruges gevindbor med spiralriller?

Gevindbor med spiralriller er kendt for deres evne til at rydde spåner i anvendelser med gennemgående huller, hvilket gør dem uundværlige i mange sektorer. Lad os se på, hvor gevindbor med spiralriller kan gøre en forskel:

Vigtige brancher, der bruger gevindbor med spiralriller

  • Produktion og fremstilling: Fra små værkstedsvirksomheder til højvolumenproduktion er gevindbor med spiralriller afgørende for at lave gennemgående huller i utallige komponenter, samlinger og færdige produkter.
  • Bilindustri: Gevindskæring til forbindelser i motorblokke, gearkasser, væskeledninger, bremsekomponenter og forskellige befæstelseselementer er hverdagskost i både bilproduktion og reparation.
  • Luft- og rumfart: Præcision og pålidelighed er altafgørende. Gevindbor med spiralriller sikrer rene, nøjagtige gevind i bærende komponenter, motordele, avionik og komplekse samlinger, hvor gevindskæring uden spåner er afgørende.
  • VVS (kommerciel/industriel): Store VVS-systemer i bygninger og anlæg kræver ofte gevindbor med spiralriller til at skære gevind i rør, ventiler, fordelerrør og andre vigtige komponenter.
  • Tungt udstyr: Den barske verden inden for byggeri, minedrift og landbrugsmaskiner er afhængig af sikre gevindforbindelser. Gevindbor med spiralriller hjælper med at skabe disse forbindelser til hydrauliske systemer, bærende komponenter og forskellige samlinger.
  • Vedligeholdelse og reparation (MRO): Fra små værksteder til store industrielle reparationsfaciliteter er gevindbor med spiralriller uundværlige til at genoprette beskadigede gevind i forskellige brancher og forlænge levetiden på værdifuldt udstyr og maskiner.

Fordelene ved spiralriller i disse anvendelser

  • Effektiv spånfjernelse: Det karakteristiske spiraldesign driver spånerne fremad og forhindrer tilstopning, som kan føre til gevindborbrud eller dårlig gevindkvalitet. Det er afgørende i dybere gennemgående huller.
  • Øget produktivitet: Den jævne spånafledning giver hurtigere gevindskæringscyklusser, minimerer nedetid og maksimerer output.
  • Præcision og nøjagtighed: Med mindre spånforstyrrelse er gevindbor med spiralriller ideelle til at lave rene, nøjagtige gevind, der opfylder krævende tolerancer.

Hvilke brancher bruger gevindbor med spiralriller?

Gevindbor med spiralriller, der er kendt for deres evne til at rydde spåner i anvendelser med gennemgående huller, spiller en afgørende rolle i mange brancher, hvor sikre og nøjagtige gevindforbindelser er afgørende. Her er et dybere kig på, hvor du kan finde Baucors gevindbor i brug:

  • Produktion og bearbejdning: Hjertet i produktionsmiljøer, uanset om de er små eller store. Gevindbor med spiralriller er uundværlige til at lave gevindhuller i utallige komponenter, delsamlinger og slutprodukter i mange sektorer.
  • Bilindustri og transport: Fra personbiler og motorcykler til tunge lastbiler og busser bruges gevindbor med spiralriller i stor udstrækning. De sikrer pålidelige forbindelser i motorkomponenter, drivlinjer, bremsesystemer og forskellige strukturelle elementer.
  • Luft- og rumfart og forsvar: Præcision, pålidelighed og overholdelse af strenge standarder er ikke til forhandling. Baucors gevindbor med spiralriller kan være afgørende for at lave gevind af høj kvalitet i strukturelle elementer, kritiske motorkomponenter og følsom flyelektronik.
  • Byggeri og infrastruktur: Rygraden i det moderne samfund. Gevindbor med spiralriller bruges sandsynligvis til gevindskæring til forbindelser i kraftige rørsystemer, industrianlæg, broer og andre infrastrukturprojekter, der kræver stærke, sikre gevindforbindelser.
  • Energi (olie, gas, vedvarende energi): Gevindbor med spiralriller hjælper med at lave forbindelser til rørledninger, boreudstyr, vindmøller og andre energirelaterede komponenter, som ofte bruges i udfordrende miljøer eller med specialmaterialer.
  • Vedligeholdelse, reparation og eftersyn (MRO): Gevindbor med spiralriller er uvurderligt værktøj til at genoprette beskadigede gevind i maskiner og komponenter i utallige brancher og hjælper med at forlænge udstyrets levetid og minimere dyr nedetid.

I hvilke maskiner bruges gevindbor med spiralriller?

Gevindbor med spiralriller, der er udviklet til effektiv gevindskæring i gennemgående huller, bruges i mange slags maskiner, lige fra enkle opsætninger til avancerede CNC-systemer. Her kan du se dem i brug:

Manuelle og halvautomatiske:

  • Søjleboremaskiner: Mange søjleboremaskiner har en gevindskæringsfunktion, der gør dem egnede til grundlæggende gevindskæring med gevindbor med spiralriller.
  • Fræsemaskiner (med stiv gevindskæring): Disse maskiner giver større kontrol og præcision end søjleboremaskiner ved gevindskæring.

CNC-maskiner:

  • CNC-fræsemaskiner (VMC): Alsidige til gevindskæring sammen med andre bearbejdningsopgaver, hvilket effektiviserer delfremstillingen.
  • CNC-drejebænke (med drevne værktøjer): Disse kan lave gevindforbindelser på siden af rør eller fittings og skære gevind vinkelret på delens midterlinje.
  • Dedikerede gevindskæremaskiner: Specialiserede til højvolumenproduktion af gevind med hurtige cyklustider og automatiske værktøjsskift.

Yderligere overvejelser:

  • Gevindborholdere: Valget af gevindborholder (f.eks. ER-spændepatron, lynskiftsgevindpatron) påvirker gevindborets stivhed og kan give kompensation for mindre skævheder.
  • Maskinens egenskaber: Sørg for, at maskinens spindelhastighed og tilspændingsevne passer til gevindborets størrelse og emnematerialet.
  • Smøremiddel/kølevæske: Korrekt smøring er afgørende for jævn gevindskæring, spånafledning og lang levetid på gevindboret.

Hvilken design- og engineering-support tilbyder Baucor til gevindbor med spiralriller?

Når du vælger gevindbor med spiralriller fra Baucor, får du adgang til vores interne ingeniørekspertise, så du udnytter det fulde potentiale i dit værktøj og dine anvendelser.

Vores design- og ingeniørsupport:

  • Rådgivning om gevindborets materiale: Er du i tvivl om, hvorvidt HSS, kobolt-HSS eller en anden løsning passer bedst til dit emne? Vores team hjælper dig med at finde det ideelle gevindbor til dit materiale og din anvendelse.
  • Ekspertise i valg af gevind: Metrisk, UNC, fint, groft – vi hjælper dig med at vælge det optimale gevind til dit projekt, så pasform og ydeevne er i top.
  • Optimering af anvendelsen: Kontakt vores ingeniører for anbefalinger, der er skræddersyet til dit projekt. Få forslag til belægninger, hastigheder, tilspændinger og smøring, så du opnår de bedste resultater ved gevindskæring og en længere standtid.
  • Specielle gevindbor: Har du en usædvanlig eller meget krævende gevindanvendelse? Vi kan konstruere og fremstille specielle gevindbor med spiralriller, der matcher dine specifikationer præcist.

ENESTÅENDE ENGINEERING-SUPPORT

Engineering-support og rådgivning

Engineering-ekspertise hele vejen

Baucor tilbyder specialfremstilling og engineeringløsninger, der er skræddersyet til dine specifikke behov, på tværs af forskellige brancher.

Produktionsvenligt design (DFM)

Optimer dit design til produktion

Baucors ingeniører kan gennemgå dit design og give feedback, der forbedrer produktionsegnetheden, omkostningseffektiviteten og effektiviteten.

Løsninger til prototyper og serieproduktion

Din løsning, dit omfang

Uanset om du har brug for en enkelt prototype eller fuld serieproduktion, står Baucors ingeniører klar til at samarbejde med dig. Kontakt os, så drøfter vi, hvordan vi kan føre din idé ud i livet.

Skræddersyede engineering-løsninger

Skræddersyede løsninger til Baucors kunder

Baucor er specialiseret i unikke fremstillings- og engineeringløsninger, der er udviklet til at dække hver enkelt kundes specifikke behov. Vores ekspertise dækker en bred vifte af brancher og anvendelser.

Hvilke designguider findes der til gevindbor med spiralriller?

Standarder og specifikationer:

  • Gevindstandarder (ISO, ANSI): Sikrer udskiftelighed og gevindkompatibilitet. Gevindbor med spiralriller er konstrueret til at skære gevind efter standardiserede specifikationer (f.eks. ISO metrisk normalgevind, ANSI Unified National Fine).
  • Producentspecifikationer: Hver producent har sine egne tolerancer, mindre designvariationer og kvalitetskontrolstandarder, som er beskrevet i de tekniske datablade.

Spånriller:

  • Spiralvinkel: Bestemmer, hvor aggressivt gevindboret skærer, og hvor hurtigt spånerne føres væk.
  • Antal spånriller: Påvirker spåndannelsen, pladsen til spånafledning og gevindborets styrke. De fleste gevindbor med spiralriller har få spånriller for bedre spånhåndtering.

Gevindform:

  • Profil: Gevindets specifikke form (skarpt V, afrundet osv.) er fastlagt af den gældende standard og udformet til brug sammen med et tilsvarende indvendigt gevind.
  • Dimensioner: Ydre og indre diameter, stigning og tolerancer er afgørende faktorer og skal overholde standarderne for korrekt gevindskæring.

Materiale:

Højhastighedsstål (HSS): Det mest udbredte materiale på grund af balancen mellem sejhed, hårdhed og pris.

Kobolt-højhastighedsstål (HSS-E): Bruges til sejere materialer takket være den højere varmebestandighed og slidstyrke.

Pulvermetallurgisk højhastighedsstål (PM HSS): Giver endnu større slidstyrke og sejhed og egner sig til krævende anvendelser.

  • Anskæring: Bestemmer gevindborets indledende skæreprofil. Der findes varianter (mellemskærer, bundskærer) til forskellige anvendelser.
  • Skaft: Standardiseret, så det passer til almindelige værktøjsholdere (f.eks. spændetænger på maskiner eller gevindbørsler).

Overfladebehandlinger (valgfrit):

  • Titaniumnitrid (TiN): Øger slidstyrken og reducerer friktionen.
  • Andre belægninger: Der findes muligheder som titaniumaluminiumnitrid (TiAlN) til anvendelser med høj varme eller chromnitrid (CrN) til korrosionsbestandighed.
