Endefræser til præcision

BANEBRYDENDE LØSNINGER MED BAUCOR ENDEFRÆSERE

UDFORMET TIL PERFEKTION!

Hvad er en endefræser? Hvordan fungerer den?

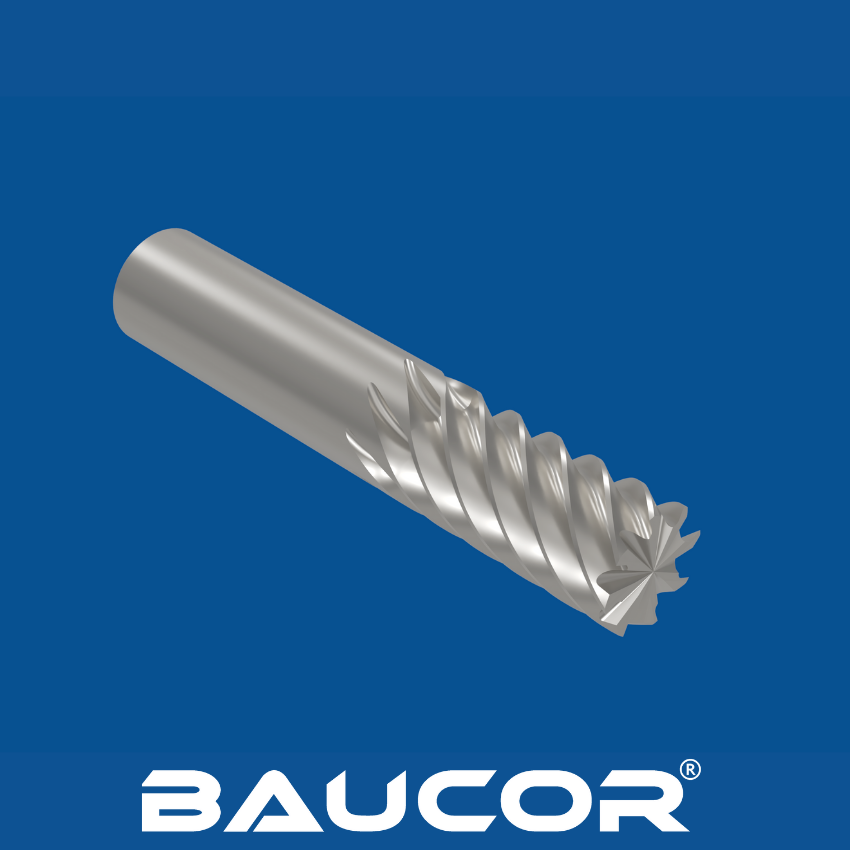

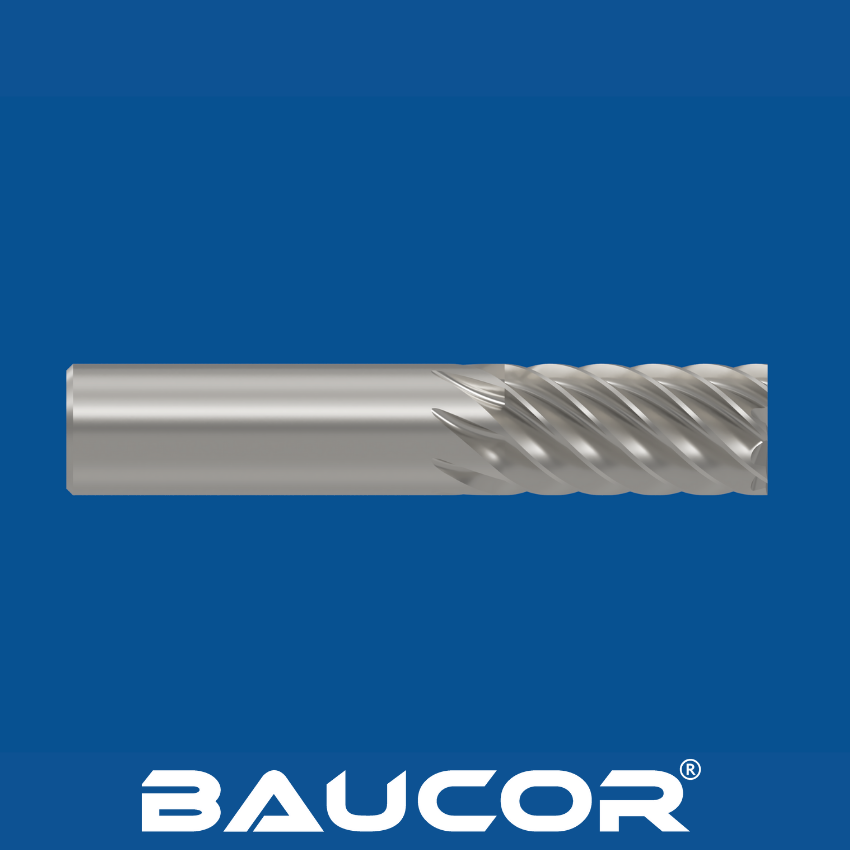

Hvad er en endefræser?

En endefræser er en type fræser, der i vid udstrækning bruges i CNC-maskiner og manuelle fræsemaskiner til en lang række bearbejdningsoperationer.

  • Vigtige funktioner: Endefræsere er typisk fremstillet af højhastighedsstål (HSS), hårdmetal eller andre avancerede materialer og har flere skærekanter (riller) rundt om deres omkreds og ofte på undersiden.
  • Typer: Endefræsere findes i forskellige former og størrelser, f.eks. firkantede endefræsere, kuglespidsendefræsere, skrubfræsere osv.

Hvordan fungerer en endefræser?

Endefræsere bruger en kombination af rotation og bevægelse til at fjerne materiale og skabe de ønskede former:

Rotation: Endefræseren holdes i maskinens spindel og roterer ved høje hastigheder (RPM).

Skæring: Skærekanterne på endefræseren skærer materiale væk, mens den roterer. Både sidefløjene og endefladen på fræseren kan bruges til at skære.

Bearbejdning: Endefræsere er utroligt alsidige på grund af deres evne til at skære i forskellige retninger:

  • Sideværts: Sidefløjene gør det muligt for endefræseren at skære vandret og skabe spalter, lommer og profiler.
  • Nedadgående (dykkende): Skærekanterne på undersiden gør det muligt for endefræseren at skære lodret nedad, bore huller eller skabe hulrum.
  • Komplekse baner: CNC-maskiner bevæger endefræseren i komplekse 3D-værktøjsbaner for at fremstille indviklede former og konturer.

Hvordan fremstilles endefræsere?

1. Valg af råmateriale

  • Materiale er vigtigt: De mest almindelige materialer til endefræsere er højhastighedsstål (HSS), massivt hårdmetal og nogle gange pulveriseret metal (PM). Hvert materiale tilbyder en balance mellem sejhed, slidstyrke og pris.
  • Oprindelig form: Producenten starter med en massiv stang af det valgte materiale, der er lidt større end endefræserens endelige dimensioner.

2. Udfræsning og skaftdannelse

  • CNC-slibning: Specialiserede CNC-slibemaskiner bruges til at skabe den oprindelige form på endefræseren. Disse maskiner bruger slibeskiver med høj præcision:
  • Oprettelse af riller: Skære de spiralformede riller (fløjter) rundt om omkredsen, der er ansvarlige for skæring og spånevakuering.
  • Formning af skaftet: Formning af skaftet, den del, der sidder i maskinens værktøjsholder.

3. Endeflade og geometri

  • Skæreflade: Bunden eller endefladen på endefræseren er slebet for at danne skærekanterne. Den specifikke geometri afhænger af typen af endefræser (firkantet ende, kuglehoved osv.).
  • Præcision er nøglen: CNC-slibere sikrer nøjagtige vinkler og former på alle skæreflader for at opnå optimal ydelse og forudsigelighed.

4. Varmebehandling (ofte)

  • Hærdning: Mange endefræsere, især HSS og nogle PM-stål, gennemgår varmebehandling for at øge deres hårdhed og slidstyrke. Dette involverer ofte kontrolleret opvarmning, slukning og anløbning.
  • Overvejelser om hårdmetal: Massivt hårdmetal er naturligt meget hårdt, så det kræver ikke altid yderligere varmebehandling.

5. Efterbehandling og belægning

  • Overfladeforædling: Endefræsere kan poleres for at forbedre spånflowet og overfladefinishen på de dele, de bearbejder.
  • Øget ydeevne: Højtydende belægninger som TiN, TiAlN, AlTiN eller andre kan påføres for at øge værktøjets levetid og slidstyrke dramatisk.

6. Kvalitetskontrol

  • Grundig inspektion: Endefræsere gennemgår en række kvalitetskontroller for at sikre:
  • Dimensionel nøjagtighed: Alle dimensioner, herunder rilledybder, skaftstørrelse, vinkler og samlet længde, overholder strenge tolerancer.
  • Overfladefinish: Inspiceret for glat finish og ingen ufuldkommenheder.
  • Rundløb: Endefræsere kontrolleres for wobble eller runout, der kan føre til unøjagtighed eller værktøjsbrud.

Baucors forpligtelse til kvalitet

  • Avanceret udstyr: Baucor bruger topmoderne CNC-slibemaskiner, der er i stand til at lave præcise geometrier og glatte overflader, som kræves til højtydende endefræsere.
  • Materialeekspertise: Vi vælger omhyggeligt det bedste materiale til din opgave ud fra faktorer som arbejdsmaterialets hårdhed, den ønskede bearbejdningshastighed og budgettet.
  • Strenge standarder: Baucor opretholder strenge kvalitetskontrolprocedurer for at garantere, at hver enkelt endefræser lever op til vores strenge standarder for præcision og pålidelighed.

FÅ ET TILBUD

Hvilke størrelser fremstiller Baucor endefræsere?

Skaftets diameter

  • Metrisk: De mest almindelige metriske skaftdiametre omfatter 3 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, 20 mm og 25 mm.
  • Imperial: Endefræsere med skaftdiametre på 1/8", 1/4", 3/8", 1/2", 5/8", 3/4" og 1" er bredt tilgængelige.

Skærediameter

  • Område: Skærediametre på endefræsere kan variere fra meget små (f.eks. 1 mm eller mindre) til mikrobearbejdning og op til 25 mm eller større til tunge opgaver.
  • Relation til skaftet: Skærediameteren kan være mindre end, lig med eller større end skaftets diameter, afhængigt af endefræserens design.

Samlet længde

  • Betydelig variation: Den samlede længde på en endefræser kan variere afhængigt af faktorer som den rækkevidde, der kræves til en bestemt operation, eller fløjlængden, der er designet til spånfrigang.
  • Stublængder: Nogle endefræsere har kortere totallængder for at øge stivheden.

Rille-længde

  • Skærelængde: Rillelængden henviser til den del af endefræseren, der har skærekanter. Den bestemmer den maksimale skæredybde i en enkelt gennemløb.
  • Variation: Notlængder kan variere fra korte (for stivhed i hårde materialer) til lange (for dybere snit eller bedre spånevakuering).

Baucor kan fremstille endefræsere til en bred vifte af fræseopgaver, fra generelle fræseopgaver til fremstilling af indviklede profiler og komplekse 3D-former.

Endefræsere fås i en række forskellige typer, f.eks. firkantede endefræsere til at skabe skarpe hjørner, kuglefræsere til glat konturering og skrubfræsere til hurtig materialefjernelse. Baucor er velegnet til materialer som metaller, plast og kompositter og kan producere endefræsere i højt specialiserede størrelser og konfigurationer, der er skræddersyet til at opfylde dine specifikke krav. Kontakt os for at få detaljerede oplysninger om dimensioner og tilpasningsmuligheder, så de passer perfekt til dine fræsebehov.

Hvilke materialer bruges til at lave endefræsere?

Almindelige materialer

  • Højhastighedsstål (HSS): Et alsidigt og omkostningseffektivt materiale med en god balance mellem hårdhed, sejhed og slidstyrke. Der findes flere kvaliteter af HSS med varierende egenskaber:
  • M-serien: Den mest almindelige type, der er velegnet til en række forskellige materialer.
  • T-serien: Wolframbaseret HSS med bedre slidstyrke til hårdere materialer.
  • Koboltlegeret HSS: Giver overlegen varm hårdhed, ideel til højere skærehastigheder og hårdere materialer.
  • Massiv hårdmetal: Betydeligt hårdere og mere slidstærkt end HSS, hvilket muliggør højere skærehastigheder, længere levetid og bedre ydeevne i materialer, der er vanskelige at bearbejde. Hårdmetalfræsere foretrækkes til miljøer med høj produktion, meget hårde materialer, eller hvor præcision og overfladefinish er altafgørende.

Mindre almindelige (specialiserede) materialer

  • Pulveriseret metal (PM) stål: Disse avancerede ståltyper tilbyder en mellemting mellem HSS' sejhed og hårdmetals slidstyrke. De kan være et passende valg til specifikke anvendelser, hvor HSS måske ikke er hårdt nok, men hvor prisen på solidt karbid ikke er berettiget.
  • Keramik: I nogle ekstremt krævende højtemperaturopgaver kan man bruge keramiske endefræsere. De har en enestående hårdhed ved høje temperaturer, men er mere skøre end HSS eller hårdmetal.

Materialeovervejelser for endefræsere

At vælge det rigtige endefræsemateriale afhænger af flere faktorer:

  • Arbejdsemnets materiale: Hårdheden, slibeevnen og bearbejdeligheden af det materiale, du skærer i, er kritiske faktorer.
  • Krav til bearbejdningen: Aggressive skæreparametre eller behovet for lang værktøjslevetid vil ofte favorisere hårdmetal.
  • Præcision og finish: Karbidets stivhed og slidstyrke gør det ideelt til præcisionsbearbejdning og overlegen overfladefinish.
  • Omkostninger: HSS er generelt billigere, mens hårdmetal og specialmaterialer har en højere pris.

Belægninger: Et boost af ydeevnen

Endefræsere, uanset grundmateriale, får ofte belægninger, der forbedrer ydeevnen:

  • TiN (titannitrid): En klassisk, generel belægning, der forbedrer hårdheden og reducerer friktionen.
  • TiAlN (titanium-aluminium-nitrid): Ekstraordinær slidstyrke, varmebestandighed og oxidationsmodstand sammenlignet med TiN. Et godt valg til krævende opgaver.
  • AlTiN (aluminium-titan-nitrid): Svarer til TiAlN, men giver enestående hårdhed og varmebestandighed.
  • Andre specialiserede belægninger: Valgmuligheder som diamantbelægninger (ekstrem slidstyrke) eller flerlagsbelægninger kan bruges til specifikke anvendelser.

Hvilke belægninger forbedrer End Mill?

Listen over belægninger, der ofte bruges til at forbedre endefræsere, sammen med en kort beskrivelse af deres fordele:

Almindelige belægninger

  • TiN (titannitrid): En klassisk, generel belægning, der øger overfladehårdheden, reducerer friktionen og giver god slidstyrke.
  • TiCN (titancarbonitrid): Lidt hårdere end TiN, hvilket giver lidt mere slidstyrke og varmebestandighed.
  • TiAlN (titanium-aluminium-nitrid): En højtydende belægning med fremragende hårdhed, varmebestandighed og oxidationsmodstand. Det betyder længere levetid for værktøjet under krævende forhold.
  • AlTiN (aluminium-titan-nitrid): Svarer til TiAlN med fremragende hårdhed og varmebestandighed og giver overlegen slidbeskyttelse.

Specialiserede belægninger

  • AlCrN (aluminium-krom-nitrid): Giver exceptionel hårdhed ved varme og slidstyrke til meget kraftig skæring. Kan håndtere ekstreme temperaturer bedre end andre belægninger.
  • Diamantbelægninger: Den ultimative slidstyrke. Bruges til bearbejdning af meget slibende materialer, og diamantbelægninger kan have en højere pris end andre muligheder.
  • Flerlagsbelægninger: Ved at kombinere forskellige lag af ovenstående belægninger (f.eks. TiN/TiAlN) kan man skabe optimerede egenskaber til specifikke materialer og anvendelser.

Vigtige overvejelser

  • Substratets materiale: Hvilken type belægning, der er passende, afhænger delvist af, om fræseren er lavet af HSS, karbid osv.
  • Arbejdsemnets materiale: Hårdheden og egenskaberne af det materiale, der bearbejdes, vil påvirke det bedste valg af belægning.
  • Bearbejdningsparametre: Aggressive skærehastigheder eller høje temperaturer kan nødvendiggøre en mere specialiseret højtemperaturbelægning.

Baucors ekspertise inden for overfladebehandling

Baucor fremstiller ikke bare fremragende endefræsere; vi forstår, hvordan belægninger forbedrer deres ydeevne til din specifikke brugssituation. Vores team vil hjælpe dig med at vælge den optimale belægning til din anvendelse baseret på:

  • De komplicerede forhold ved din anvendelse (materialetyper, ønsket finish, bearbejdningsparametre osv.)
  • Ønskede præstationsgevinster (slidstyrke, værktøjslevetid, forbedring af overfladefinish)
  • Omkostningseffektivitet skræddersyet til dine behov

FÅ ET TILBUD

Hvor bruges endefræsere?

Endefræsere er utroligt alsidige og bruges i mange brancher og applikationer. Her er en oversigt over, hvor du kan se dem i aktion:

Industrier

  • Luft- og rumfart: Bearbejdning af lette komponenter med høj styrke til fly og rumfartøjer, ofte i materialer som aluminium, titanium og kompositter.
  • Bilindustrien: Fremstilling af en bred vifte af komponenter lige fra motordele til karosseripaneler.
  • Fremstilling af forme og matricer: Oprettelse af komplekse hulrum, kerner og andre indviklede funktioner i forme til plastindsprøjtning, støbning og andre processer.
  • Fremstilling af medicinsk udstyr: Fremstilling af præcisionskomponenter til kirurgiske instrumenter, implantater og andet medicinsk udstyr, ofte af biokompatible materialer.
  • Generel produktion: Endefræsere er en arbejdshest i maskinværksteder af alle størrelser, der håndterer en lang række komponenter på tværs af forskellige industrier.

Specifikke anvendelser

  • Fræsning: Skaber flade overflader, slidser, lommer og komplekse konturer.
  • Planfræsning: Bearbejdning af flade overflader vinkelret på værktøjets akse for at opnå en glat finish.
  • Profilering: At følge konturerne af et emne for at skabe specifikke former eller profiler.
  • Affasning og afgratning: Skabelse af facetter på kanter eller fjernelse af grater efter bearbejdningsprocesser.
  • Lukkebearbejdning: Fjernelse af materiale fra lukkede områder eller hulrum.
  • Boring og indstik: Endefræsere kan dykke ned i et emne for at skabe huller.
  • 3D-konturering: Skaber indviklede tredimensionelle former, der ofte bruges i forme, matricer eller rumfartskomponenter.

Hvorfor endefræsere er så udbredte

  • Alsidighed: Evnen til at skære både lateralt (med sidefløjene) og aksialt (med endefladen) gør dem anvendelige til mange forskellige bearbejdninger.
  • Præcision: Endefræsere, især dem, der er fremstillet af hårdmetal, kan opnå høj nøjagtighed og fremragende overfladefinish.
  • Effektivitet: Moderne endefræsere, især med højtydende belægninger, kan fjerne materiale hurtigt og samtidig opretholde en forlænget levetid.
  • Udvalg af materialer: Fås i materialer, der egner sig til bearbejdning af alt fra blød plast og aluminium til hærdet stål og eksotiske legeringer.

Baucor: Din partner inden for endefræsning

Baucor fremstiller højtydende endefræsere, der er designet til de specifikke krav i disse industrier og anvendelser. Vores endefræsere tilbyder:

  • Valg af materialer: Endefræsere i HSS og hårdmetal til at håndtere de forskellige materialer og skærekrav, du møder.
  • Forskellige former og størrelser: Fra firkantfræsere og kuglefræsere til skrubfræsere og meget mere - vi har det rigtige værktøj til dit job.
  • Højtydende belægninger: Ekspertpåførte belægninger forbedrer værktøjets levetid og optimerer ydeevnen for dine specifikke materialer.

Endefræsere er vigtige værktøjer til at tackle en lang række bearbejdningsudfordringer på tværs af brancher. Uanset om du skal fræse, plandreje, bore, profilere eller skabe indviklede 3D-konturer, sikrer vores endefræsere og ekspertise, at du har de rigtige værktøjer til at opnå de bedst mulige resultater.

Hvilke industrier bruger endefræsere?

De primære industrier, der er stærkt afhængige af endefræsere:

  • Luft- og rumfart: Endefræsere er uundværlige til bearbejdning af komplekse letvægtskomponenter af materialer som aluminium, titanium og højstyrkekompositter. Snævre tolerancer og overlegen overfladefinish er ofte påkrævet i denne industri.
  • Bilindustrien: En lang række dele til bilindustrien, fra motorkomponenter til gearkassehuse og karosseripaneler, bearbejdes med endefræsere. Disse værktøjers alsidighed er afgørende i bilindustrien.
  • Fremstilling af forme og matricer: Endefræsere er afgørende for at skabe komplekse former, hulrum, kerner og indviklede funktioner i forme til forskellige fremstillingsprocesser (plastindsprøjtning, trykstøbning osv.).
  • Fremstilling af medicinsk udstyr: Præcisionsfræsere bruges til at bearbejde kirurgiske instrumenter, implantater og andet medicinsk udstyr, ofte af biokompatible metaller eller specialiseret plast.
  • Generel produktion: Endefræsere er en fast bestanddel i maskinværksteder af alle størrelser og på tværs af forskellige brancher. De håndterer forskellige komponenter og materialer takket være deres tilpasningsevne.

Hvorfor disse industrier er afhængige af endefræsere

  • Alsidighed: Endefræsere kan udføre fræsning, planfræsning, profilering, lommefræsning, boring og meget mere, hvilket gør dem til et oplagt valg til mange bearbejdningsopgaver.
  • Præcision: Især med hårdmetalfræsere er det muligt at opnå høj nøjagtighed, dimensionskontrol og fremragende overfladefinish, hvilket opfylder kravene i disse industrier.
  • Materialekompatibilitet: Endefræsere fås i HSS, hårdmetal og andre materialer, hvilket gør dem velegnede til bearbejdning af alt fra blødt aluminium til hærdet stål og eksotiske legeringer.
  • Effektivitet: Højtydende endefræsere fjerner materiale hurtigt og giver lang værktøjslevetid, hvilket er en afgørende faktor i både produktions- og præcisionsfremstillingsmiljøer.

Hvilke maskiner bruger endefræsere?

Endefræsere bruges primært i følgende typer maskiner:

Hovedmaskiner

  • CNC-fræsere (lodrette og vandrette): CNC-fræsere giver den præcision, kraft og fleraksede kontrol, der er nødvendig for at udnytte endefræsernes fulde alsidighed. Disse maskiner bruger programmerede værktøjsbaner til at styre endefræseren til alt fra simple fræseoperationer til kompleks 3D-konturering.
  • CNC-fræsere: I lighed med CNC-fræsere bruges overfræsere ofte til bearbejdning af træ, plast og blødere metaller. De er et populært valg til skiltefremstilling, træbearbejdning og projekter, der involverer pladematerialer.

Andre potentielle maskiner

  • Manuelle fræsemaskiner: Erfarne maskinarbejdere kan bruge manuelle fræsere til forskellige operationer med endefræsere. Nogle komplekse udskæringer kan dog være mere udfordrende eller kræve specialiserede opsætninger sammenlignet med et CNC-miljø.
  • Drejebænke (med modifikationer): I nogle sjældne tilfælde kan en kraftigt modificeret drejebænk med fræseforsats eller specialværktøj udføre grundlæggende endefræseoperationer. Dette er dog en atypisk og ofte begrænset opsætning.

Hvorfor er disse maskiner ideelle?

  • Præcision og kontrol: CNC-fræsere og overfræsere tilbyder meget præcise bevægelser langs flere akser, hvilket er afgørende for at udnytte endefræsere til deres fulde potentiale.
  • Stivhed: Disse maskiner er designet til at være stive, hvilket hjælper med at forhindre værktøjsafbøjning og sikrer nøjagtige snit, selv med hårdere materialer.
  • Kraft: Spindlerne på CNC-maskiner er kraftige nok til at drive endefræsere gennem forskellige materialer ved optimale skærehastigheder.
  • Programmerbarhed (CNC): CNC-maskiner giver mulighed for komplekse værktøjsbaner, hvilket gør det muligt at skabe komplicerede 3D-former og konturer med endefræsere.

Baucor: Sikring af maskinkompatibilitet

Baucor leverer ikke bare enestående endefræsere; vi forstår, hvordan de integreres med de maskiner, du bruger. Vores team vil hjælpe med at sikre:

  • Skaftkompatibilitet: Vi fremstiller endefræsere med forskellige skaftstørrelser og -former, så de passer til forskellige værktøjsmaskinholdere.
  • Applikationsspecifikke designs: Vores endefræsere er optimeret til ydeevne baseret på din maskines kapacitet og de typer materialer, du skal skære i.

Endefræsere bruges primært i CNC-fræsere og CNC-routere, men kan også bruges i manuelle fræsere af dygtige operatører. Baucor er din partner og sikrer ikke kun fræsere af høj kvalitet, men også den viden, der skal til for at garantere optimal integration med dit valgte maskineri og maksimere kapaciteten af disse alsidige værktøjer.

Hvilken design- og teknisk support tilbyder Baucor til endefræsere?

Baucor forstår, at valget af den rigtige endefræser kun er det første skridt. Som en førende virksomhed prioriterer vi omfattende design og teknisk support for at sikre, at du opnår optimale resultater. Her er, hvad du kan forvente:

Ekspertrådgivning

  • Analyse af behov: Vi arbejder tæt sammen med dig for at forstå de unikke udfordringer i din applikation - materialer, ønsket overfladefinish, bearbejdningsparametre, produktionsmængder og eventuelle projektspecifikke begrænsninger.
  • Optimalt design: Baseret på vores analyse guider vi dig til det bedste endefræsemateriale (HSS, hårdmetal osv.), den ideelle geometri (firkantet ende, kuglenæse, skrubning osv.), antallet af riller, belægninger og alle andre designfaktorer, der påvirker ydeevnen.

Banebrydende designværktøjer

  • Avanceret software: Vi bruger CAD/CAM-software til at designe endefræsere, hvilket sikrer præcise geometrier og fejlfri generering af værktøjsbaner til selv de mest indviklede funktioner.
  • FEA-analyse: Til krævende anvendelser eller meget tilpassede endefræsere kan vi bruge Finite Element Analysis (FEA) til at simulere skærekræfter, spændinger og nedbøjninger i den virkelige verden. Det hjælper med at forfine vores designs, før de når produktionsgulvet.

Tilpassede løsninger til endefræsere

  • Ud over standardtilbud: Når din applikation kræver geometrier eller ydeevneegenskaber uden for vores standardkatalog, tilbyder vi fuldt tilpassede designtjenester.
  • Partnerskabstilgang: Vores ingeniører arbejder hånd i hånd med dig for at udvikle den perfekte endefræserløsning, uanset om det drejer sig om at ændre et eksisterende design eller skabe noget helt skræddersyet.

Fokus på din succes

  • Maksimering af værktøjets levetid: Vi designer og vælger materialer og belægninger med dine specifikke materialer og bearbejdningsopsætning i tankerne, hvilket sikrer lang værktøjslevetid og reducerede omkostninger.
  • Optimerede processer: Vores team kan rådgive om bearbejdningsparametre, hastigheder og tilspændinger for at optimere dine processer med vores endefræsere, så du sparer tid og øger effektiviteten.
  • Opnåelse af din vision: Vi er forpligtet til at sikre, at vores endefræsere integreres problemfrit i dit workflow, så du nemt kan opnå de ønskede former, tolerancer og overfladefinish.

Baucors fordel

Når du samarbejder med Baucor, får du:

  • Uovertruffen ekspertise: Vores ingeniører har en dyb forståelse for design og fremstilling af endefræsere, viden om anvendelse i den virkelige verden, og hvordan disse faktorer påvirker ydeevnen på jobbet.
  • Samarbejdsorienteret tilgang: Vi arbejder sammen som et team for at udvikle den bedste løsning, uanset om det er en standardfræser eller et fuldt tilpasset design, der er skræddersyet præcist til dine behov.
  • Drevet af resultater: Vi er forpligtet til at sikre, at vores endefræsere og supporttjenester leverer håndgribelige forbedringer i din produktivitet, præcision og overordnede succes.

Baucors design- og konstruktionssupport går langt videre end blot at levere fremragende endefræsere. Vi samarbejder med dig for at sikre optimalt værktøjsvalg, levere ekspertise inden for specialdesign og levere den viden og support, der fører til overlegne resultater på dit værksted. Kontakt os i dag for at opleve forskellen på en ægte partner inden for skærende værktøjer!

ENLIGT INGENIØRSUPPORT

Din løsning, din skala

Uanset om du har brug for en enkelt prototype eller fuldskala produktion, er BAUCORs ingeniører klar til at samarbejde med dig. Kontakt os for en snak om, hvordan vi kan føre dit koncept ud i livet.

Skræddersyede løsninger til BAUCOR-kunder

BAUCOR har specialiseret sig i at levere unikke produktions- og ingeniørløsninger designet til at imødekomme hver enkelt kundes specifikke behov. Vores ekspertise dækker en bred vifte af industrier og applikationer.

Hvad er designretningslinjerne for endefræsere?

Centrale designprincipper

Type: Typen af endefræser (firkantet ende, kuglenæse, skrub osv.) er den primære faktor, der bestemmer dens tilsigtede anvendelser.

  • Baucors ekspertise: Vi tilbyder forskellige standardtyper og kan skabe tilpassede endefræseprofiler til unikke anvendelser.

Materiale: Endefræsere er typisk fremstillet af højhastighedsstål (HSS), hårdmetal eller nogle gange pulveriseret metal (PM). Materialevalg afbalancerer sejhed, slidstyrke og omkostninger baseret på dine arbejdsmaterialer og anvendelse.

  • Baucors ekspertise: Vi hjælper dig med at vælge det materiale, der passer perfekt til dine anvendelseskrav og dit budget.

Design af fløjter: Flutes (de spiralformede riller) er afgørende for skæring og spånevakuering. Nøgleparametre omfatter:

  • Antal flutes: Påvirker spånbelastning, overfladefinish og materialefjernelseshastighed.
  • Helix-vinkel: Påvirker skærekræfter, spånflow og overfladefinish.
  • Baucors ekspertise: Vores ingeniører optimerer fløjtegeometrien til dine specifikke materialer og ønskede skæreegenskaber.

Skærekantgeometri: Skærekantens form på endefræserens overflade og omkreds har direkte indflydelse på, hvordan den interagerer med materialet.

  • Baucors ekspertise: Vi designer omhyggeligt skærekanter til ren klipning, optimal spåndannelse og den overfladefinish, du har brug for.

Belægning: Anvendelse af ydelsesforbedrende belægninger (TiN, TiAlN, AlTiN osv.) øger slidstyrken betydeligt, reducerer friktionen og forlænger værktøjets levetid.

Baucors ekspertise: Vi udvælger og påfører den belægning, der passer perfekt til din opgave, og maksimerer fræserens levetid og ydeevne.

  • Design af skaft: Det er afgørende at sikre korrekt stivhed og sikker fastspænding i værktøjsmaskinens holder.
  • Baucors ekspertise: Vi designer skafter, der er kompatible med forskellige maskiner, og skræddersyr skaftstørrelsen til stivhed i din specifikke applikation.

Yderligere overvejelser om design

  • Skærediameter: Hænger direkte sammen med de mulige funktionsstørrelser, som endefræseren kan skabe.
  • Rækkevidde: Længden af den riflede del, der bestemmer den maksimale skæredybde i en enkelt gennemløb.
  • Hjørneradius: For firkantede endefræsere bestemmer dette skarpheden. Kuglefræsere har en indbygget radius. Radiusstørrelsen påvirker overfladefinishen og skærekræfterne.

Baucors designfordel

  • Applikationsspecifik optimering: Vores endefræserdesigns prioriterer ydeevne i den virkelige verden, skræddersyet til dine behov.
  • Avancerede designværktøjer: Vi bruger banebrydende CAD/CAM-software til præcisionsdesign og generering af værktøjsbaner.
  • FEA-analyse: Til krævende anvendelser eller specialopgaver kan Baucor bruge Finite Element Analysis (FEA) til at simulere stress og ydeevne, før fremstillingen overhovedet begynder.
