Hjørneafrundingsfræsere

Glattere CNC-svalehalesamlinger med en svalehalefræser med halsradius

MED SINE PRÆCISIONSSLEBNE SKÆR OG SIN ROBUSTE KONSTRUKTION

BLIVER SVALEHALEFRÆSEREN MED HALSRADIUS UTVIVLSOMT DIT FORETRUKNE VÆRKTØJ TIL SMUKKE OG HOLDBARE SAMLINGER.

Præcisionsfremstilling, som ingeniører og forskere i Fortune 500-virksomheder stoler på

Produktionserfaring, som førende globale virksomheder har tillid til.

  • Lockheed Martin
  • Sumitomo Electric Interconnect Products
  • Saint-Gobain Performance Plastics Pampus GmbH
  • 3M
  • Frito-Lay
  • Parker Hannifin Corporation
  • Boston Scientific
  • General Dynamics – OTS Canada
  • ITW Food Equipment
  • Hemlock Semiconductor
  • Saft Batteries
  • KLA-Tencor
  • Land O'Lakes
  • Fastenal
  • Volvo Construction Equipment

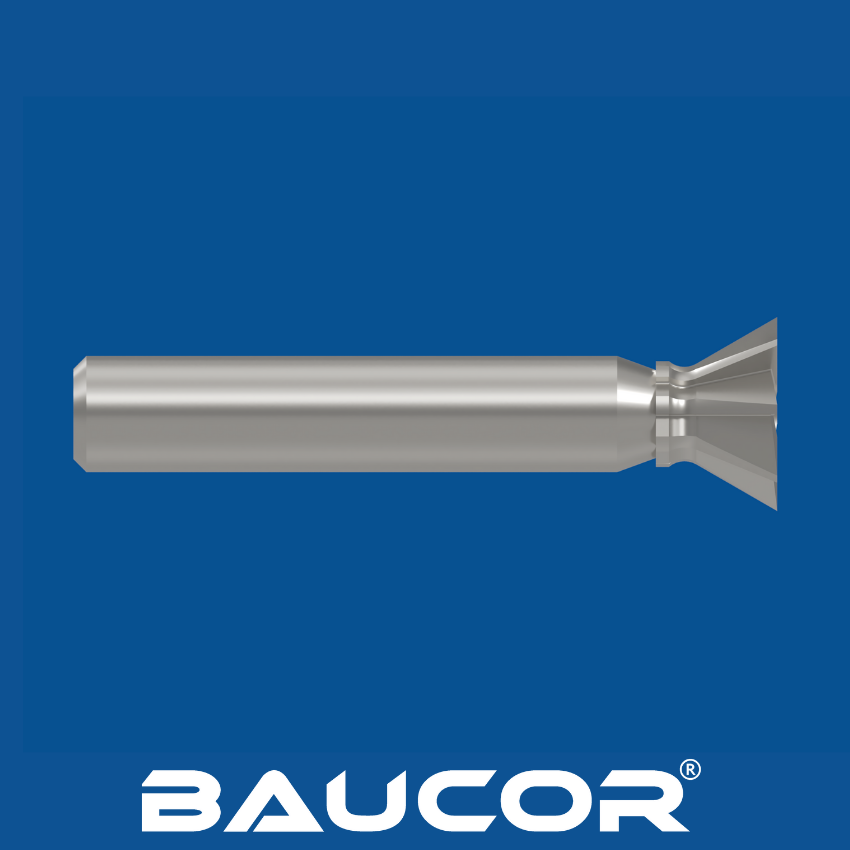

Hvad er en svalehalefræser med halsradius? Hvordan fungerer den?

En CNC-svalehalefræser med halsradius er designet til bearbejdning af svalehalenoter og komplekse vinklede profiler, samtidig med at spændingskoncentrationer reduceres, og værktøjets holdbarhed forbedres.

Hvad er en svalehalefræser med halsradius?

  • Ændret profil: Ligesom en standardsvalehalefræser har den en konisk vinkel, der danner den karakteristiske svalehalesamling. Den afgørende forskel ligger dog i overgangszonen mellem skaftet og den skærende del.
  • Halsradius: I stedet for et skarpt hjørne har fræseren en blød, afrundet radius i denne overgang.
Design din egen pindfræser

Design din egen pindfræser

Udfyld formularen i få trin og få specialfremstillede løsninger, der er tilpasset præcis dine behov!

Start dit design

Hvordan fungerer den?

Svalehalefræser

Svalehalefræseren med halsradius fungerer på samme måde som en standardsvalehalefræser:

  • Vinklet skærebane: Fræseren føres ind i emnet i en vinkel, der svarer til dens konicitet.
  • Dannelse af svalehalenoten: Når fræseren fjerner materiale, danner den den karakteristiske svalehaleform med den bredere bund og den smallere top.

Større styrke (fordelen ved halsradius): Den afrundede radius ved halsen fordeler spændingerne mere jævnt under skæringen. Det mindsker risikoen for, at fræseren knækker på dette potentielt svage punkt, især ved bearbejdning af hårdere materialer.

Typiske anvendelser af svalehalefræsere med halsradius
  • Hårdere materialer: Når du skærer svalehalesamlinger i sejere materialer som stål eller højstyrkelegeringer, giver halsradius større holdbarhed og mindre risiko for værktøjsbrud.
Svalehalefræser
  • Tung bearbejdning: Ved anvendelser med aggressive skæreparametre eller høj materialefjernelsesrate giver designet med halsradius den ekstra styrke, der skal til for at modstå de større kræfter.
  • Krævende samlinger: Hvor samlingen udsættes for store belastninger eller vibrationer, giver halsradius en mere robust svalehalefræser, der er mindre udsat for brud.

Baucors ekspertise inden for svalehalefræsere med halsradius

Baucor fremstiller disse specialfræsere med høj præcision, så både den nøjagtige svalehalevinkel og en perfekt formet halsradius er i orden.

Vi tilbyder:

  • Tilpasning: Vi kan lave fræsere med forskellige halsradiusstørrelser efter dine styrkekrav og din anvendelse.
  • Materialevalg: Vi hjælper dig med at vælge det rigtige materiale (HSS eller hårdmetal), så det passer til hårdheden af det materiale, du arbejder med.
  • Højtydende belægninger: Vi kan påføre belægninger, der forbedrer ydeevnen og værktøjslevetiden yderligere.

Konklusion

Svalehalefræseren med halsradius er et værdifuldt værktøj, når styrke og holdbarhed er afgørende. Den giver mulighed for mere aggressiv skæring og mindsker risikoen for værktøjsbrud i krævende anvendelser. Baucor er din partner, når du skal forstå fordelene og sikre, at du har den rigtige svalehalefræser med halsradius til dine specifikke behov.

FÅ ET TILBUD

Hvordan fremstilles svalehalefræsere med halsradius?

Fremstilling af svalehalefræsere med halsradius kombinerer præcisionsslibning, materialevalg og streng kvalitetskontrol. Her er en gennemgang af de vigtigste trin:

1. Valg af råmateriale

  • Udgangspunktet: Som for andre svalehalefræsere begynder processen med at vælge enten højhastighedsstål (HSS) eller hårdmetalstave. Stavens diameter bestemmer fræserens samlede størrelse.
  • Materialehensyn: Hårdmetal giver bedre slidstyrke og er derfor ideelt til fræsere med halsradius, der bruges til hårdere materialer eller i produktion i store mængder.

2. Første formgivning:

  • CNC-slibning: Specialiserede CNC-slibemaskiner bruges til at skabe fræserens grundform. Der slibes spånriller i stangen for at danne skæreeggene, og skaftet formes omhyggeligt.

3. Dannelse af svalehalevinkel og halsradius

  • Præcision er afgørende: Dette er det mest kritiske trin. Den unikke koniske svalehaleprofil og den bløde halsradius formes med præcisions-CNC-slibeskiver, ofte på fleraksede maskiner.
  • Snævre tolerancer: Nøjagtige vinkler og en fejlfri halsradius med de rigtige mål er helt afgørende for både samlingens nøjagtighed og fræserens styrke.

4. Efterbehandling og belægning

  • Overfladeforfining: Fræserne kan blive poleret for at forbedre overfladefinishen og mindske friktionen for optimal skæreydelse.
  • Ydelsesforbedring: Højtydende belægninger som TiN, TiAlN eller AlTiN kan påføres for længere værktøjslevetid og slidstyrke.

5. Kvalitetskontrol

  • Grundig inspektion: Svalehalefræsere med halsradius gennemgår en streng inspektionsproces. Den kontrollerer, at mål, vinkler og halsradius alle ligger inden for de angivne tolerancer.
  • Garanti for ydeevne: Kvalitetskontrollen sikrer optimal skæreydelse og minimerer risikoen for brud ved krævende brug.

Baucors forpligtelse til kvalitet

  • Avanceret udstyr: Baucor bruger topmoderne CNC-slibemaskiner, der kan skabe de indviklede geometrier og bløde overgange, som svalehalefræsere med halsradius kræver.
  • Materialeekspertise: Vi udvælger omhyggeligt de optimale hårdmetal- eller HSS-kvaliteter for at balancere sejhed og slidstyrke til din anvendelse.
  • Strenge standarder: Baucor har strenge kvalitetskontrolprocedurer, der garanterer, at hver fræser lever op til vores høje krav til præcision og pålidelighed.

Hver svalehalefræser giver fremragende stabilitet og præcision i krævende bearbejdningsoperationer og hjælper producenter med at opnå ensartet målnøjagtighed og overfladekvalitet.

I hvilke størrelser fremstiller Baucor svalehalefræsere med halsradius?

Baucor kan fremstille specialfremstillede svalehalefræsere med halsradius i forskellige størrelser, men her er en generel oversigt over de standardstørrelser, du kan forvente:

Skaftdiameter

  • Metrisk: De mest almindelige metriske skaftstørrelser er 6 mm, 8 mm, 10 mm og 12 mm.
  • Tomme: Svalehalefræsere med skaftdiametre på 1/4", 1/2" og 5/8" fås bredt.

Fræserdiameter

  • Svalehalevinkel: Fræserdiameteren bestemmes delvist af svalehalevinklen. For eksempel vil en 60-graders fræser have en mindre diameter end en 45-graders fræser med samme skaftstørrelse.
  • Område: Fræserdiametre ligger generelt fra omkring 1/2" op til 1 1/2" eller større for standardfræsere.

Svalehalevinkel

  • Almindelige vinkler: De mest brugte svalehalevinkler er 45 grader, 55 grader og 60 grader.

Halsradius

  • Variation: Halsradiusens størrelse varierer afhængigt af fræserens samlede mål og de ønskede styrkeegenskaber. Mindre halsradier giver mindre styrkeforbedring end større.
  • Tilpasning: Baucor kan fremstille svalehalefræsere med specialstørrelser af halsradius efter dine specifikke styrkekrav.

Rækkevidde

  • Snitdybde: Rækkevidden (længden af den skærende del) bestemmer den maksimale snitdybde, du kan opnå med fræseren.
  • Variation: Rækkevidden varierer afhængigt af det konkrete fræserdesign og producenten.

Baucor kan fremstille pindfræsere til mange forskellige fræseopgaver, fra almindelige fræseopgaver til fremstilling af indviklede profiler og komplekse 3D-former.

Pindfræsere fås i en række forskellige typer, f.eks. plane pindfræsere til skarpe hjørner, kuglefræsere til jævn konturering og skrubfræsere til hurtig materialefjernelse. Baucor kan fremstille pindfræsere i højt specialiserede størrelser og konfigurationer, der er skræddersyet til dine specifikke krav, og som egner sig til materialer som metaller, plast og kompositter. Kontakt os for detaljerede oplysninger om mål og tilpasningsmuligheder, så de passer perfekt til dine fræsebehov.

Hvilke materialer fremstilles svalehalefræsere med halsradius af?

Svalehalefræsere med halsradius fremstilles af nogenlunde de samme materialer som standardsvalehalefræsere. Her er en detaljeret gennemgang af de mest almindelige og nogle specialiserede muligheder:

Almindelige materialer

  • Højhastighedsstål (HSS): Disse stållegeringer giver en balance mellem overkommelig pris, sejhed og slidstyrke. Der findes forskellige HSS-kvaliteter, og nogle almindeligt anvendte til svalehalefræsere er:
  • M2: Et HSS til almindelig brug med god slidstyrke.
  • M42: Indeholder kobolt for bedre varmhårdhed, ideelt til skæring i hårdere materialer.
  • Massivt hårdmetal: Betydeligt hårdere og mere slidstærkt end HSS. Hårdmetal kan klare højere skærehastigheder og krævende materialer og giver længere værktøjslevetid. Det er det foretrukne materiale til produktion i store mængder, tung bearbejdning eller arbejde i meget hårdt træ eller metal.

Mindre almindelige (specialiserede) materialer

  • Pulvermetalstål (PM-stål): Disse avancerede stållegeringer har en slidstyrke, der ligger mellem HSS og massivt hårdmetal. De kan være en brugbar mellemløsning til specifikke anvendelser med svalehalefræsere, især dem der kræver mere styrke end almindeligt HSS.

Belægninger: Et løft i ydeevnen

Uanset basismaterialet får svalehalefræsere med halsradius ofte ydelsesforbedrende belægninger:

  • TiN (titannitrid): En almindelig belægning, kendt for sin hårdhed og slidstyrke, som forlænger værktøjslevetiden.
  • TiAlN (titanaluminiumnitrid): Denne belægning giver bedre slidstyrke, varmebestandighed og oxidationsbestandighed end TiN. Den er et godt valg til krævende anvendelser og længere værktøjslevetid.
  • AlTiN (aluminiumtitannitrid): Ligner TiAlN og har enestående slidstyrke og varmebestandighed.
Lollipop-fræser

Lollipop-fræsere

Lollipopfræsere, også kaldet underskæringsfræsere eller kuglefræsere med hals, er specialiserede skæreværktøjer, der bruges til mange forskellige bearbejdningsopgaver.

Friskærefræser med plan ende

Friskærefræser med plan ende

En friskærefræser, som oftest kaldes en pindfræser med plan ende, er et alsidigt roterende skæreværktøj, der bruges i CNC-fræsemaskiner.

Dobbeltsidet hjørneafrundingsfræser

Hjørneafrundingsfræser – dobbeltsidet

En dobbeltsidet hjørneafrundingsfræser er et skæreværktøj med afrundede skær i begge ender, der bruges til at lave afrundede hjørner eller radier på et emnes kanter. Den øger effektiviteten, fordi begge ender kan bruges.

Friskærefræser med kugleende

Friskærefræser – kugleende

En friskærefræser med kugleende er en type pindfræser med rund spids (kugleende) og reduceret diameter eller lettet skaft, der giver frihøjde ved bearbejdning af indviklede overflader, dybe kaviteter og komplekse former og samtidig minimerer kollisioner med værktøjet.

Hvilke belægninger forbedrer svalehalefræsere med halsradius?

Almindelige belægninger

  • TiN (titannitrid): En klassisk universalbelægning, der øger overfladehårdheden, reducerer friktionen og giver god slidstyrke.
  • TiCN (titancarbonitrid): Lidt hårdere end TiN og giver lidt bedre slid- og varmebestandighed.
  • TiAlN (titanaluminiumnitrid): En højtydende belægning med fremragende hårdhed, varmebestandighed og oxidationsbestandighed. Det giver længere værktøjslevetid under krævende forhold.
  • AlTiN (aluminiumtitannitrid): Ligner TiAlN med enestående hårdhed og varmebestandighed, der giver overlegen beskyttelse mod slid.

Specialbelægninger

  • AlCrN (aluminiumchromnitrid): Giver enestående varmhårdhed og slidstyrke til meget tungt skærearbejde. Den tåler ekstreme temperaturer bedre end nogle andre belægninger.
  • Diamantbelægninger: Det ypperste inden for slidstyrke. Diamantbelægninger bruges til bearbejdning af stærkt slibende materialer og kan koste mere end andre muligheder.
  • Flerlagsbelægninger: Ved at kombinere forskellige lag af ovennævnte belægninger (f.eks. TiN/TiAlN) kan man skabe optimerede egenskaber til bestemte materialer og anvendelser

Vigtige overvejelser

  • Substratmateriale: Hvilken belægning der er den rigtige, afhænger delvist af, om fræseren er lavet af HSS, hårdmetal osv.
  • Emnemateriale: Hårdheden og egenskaberne for det materiale, der bearbejdes, har indflydelse på det bedste valg af belægning.
  • Bearbejdningsparametre: Aggressive skærehastigheder eller høje temperaturer kan kræve en mere specialiseret højtemperaturbelægning.

FÅ ET TILBUD

Hvor bruges svalehalefræsere med halsradius?

Svalehalefræsere med halsradius bruges, hvor styrke og holdbarhed er afgørende. Her er en gennemgang af de vigtigste brancher og anvendelser, hvor du møder dem:

Brancher

  • Metalbearbejdning: Svalehalefræsere med halsradius er ideelle til at lave stærke, sammenlåsende samlinger i metalkomponenter, der udsættes for store spændinger, vibrationer eller tunge belastninger. Det omfatter maskindele, konstruktionselementer og præcisionsværktøj.
  • Luft- og rumfart samt bilindustri: Disse sektorer kræver komponenter med enestående styrke og pålidelighed. Svalehalefræsere med halsradius kan bruges til kritiske sammenføjninger, hvor svigt ikke er en mulighed.
  • Formfremstilling: Svalehalefræsere med halsradius er robuste og egner sig derfor til bearbejdning af stærke forbindelser eller glidebaner i formkomponenter.

Specifikke anvendelser

  • Maskinkomponenter: Fremstilling af robuste svalehalesamlinger i værktøjsmaskiner, tungt udstyr eller præcisionsmaskiner, hvor styrke er afgørende.
  • Højbelastede samlinger: Fremstilling af dele, der udsættes for store mekaniske kræfter, vibrationer eller stødbelastninger.
  • Hårde materialer: Ved bearbejdning af svalehalesamlinger i hærdet stål, sejt legeret stål eller andre krævende materialer reducerer designet med halsradius risikoen for fræserbrud.
  • Glidebaner og kiler: Svalehalefræsere med halsradius kan bruges til at lave usædvanligt stærke og holdbare glidebaner og kiler til lineære bevægelseskomponenter.
  • Værktøjsholdning: I nogle tilfælde kan den stærke samling og den sikre pasform, som disse fræsere skaber, bruges i anvendelser som værktøjsholdere, hvor stivhed er afgørende.

Fordelene ved svalehalefræsere med halsradius

  • Øget styrke: Designet med halsradius reducerer spændingskoncentrationer, så fræseren er mindre udsat for brud, især ved arbejde med hårdere materialer.
  • Krævende anvendelser: De egner sig til tung bearbejdning, større skærekræfter eller materialer, der giver store belastninger på skæreværktøjet.
  • Pålidelighed: Halsradius forlænger fræserens levetid og reducerer risikoen for uventet værktøjssvigt under kritiske bearbejdningsoperationer.

Baucor: Din partner inden for fræsere med halsradius

Baucor fremstiller højtydende svalehalefræsere med halsradius, der er designet specifikt til disse krævende anvendelser. Vores fræsere giver:

  • Præcision: Nøjagtige vinkler, perfekt formede halsradier og snævre tolerancer til samlinger med fejlfri pasform.
  • Holdbarhed: Fremstillet af slidstærke materialer og belægninger, der kan klare hård brug og sejge materialer.
  • Tilpasning: Vi kan tilpasse størrelsen på halsradius, så den matcher dine specifikke krav til styrke eller frigang.

Svalehalefræsere med halsradius er et specialiseret og kraftfuldt værktøj til krævende anvendelser inden for metalbearbejdning, luft- og rumfart og andre brancher, hvor styrke og samlingens integritet er afgørende. Baucor forstår disse krav og leverer de rigtige fræsere og den ekspertise, der sikrer dit projekts succes.

Hvilke brancher bruger svalehalefræsere med halsradius?

De brancher, der i høj grad bruger svalehalefræsere med halsradius:

  • Metalbearbejdning: Dette er den mest fremtrædende branche for svalehalefræsere med halsradius. De bruges til at lave usædvanligt stærke og holdbare samlinger i forskellige metaldele. Anvendelserne omfatter præcisionsmaskinkomponenter, konstruktionselementer, værktøj og alle steder, hvor samlingssvigt ikke er en mulighed.
  • Luft- og rumfart: Luft- og rumfartsindustrien kræver komponenter med størst mulig styrke, pålidelighed og modstandsdygtighed over for udmattelse. Svalehalefræsere med halsradius bruges til at lave robuste samlinger i kritiske konstruktionsdele, motorkomponenter og samlinger, der udsættes for ekstreme belastninger.
  • Bilindustri: Selvom det er mindre udbredt end i luft- og rumfart, kan nogle højtydende eller kraftige bilkomponenter bruge svalehalesamlinger på grund af deres styrke. Designet med halsradius er især en fordel, hvor vibrationer og barske driftsforhold spiller ind.
  • Form- og værktøjsfremstilling: Fremstilling af forme til krævende anvendelser kræver ofte robuste forbindelser og glidebaner. Designet med halsradius gør disse fræsere ideelle til bearbejdning af holdbare og stærke svalehaledetaljer i selve formene.
  • Tung industri: Svalehalefræsere med halsradius kan finde anvendelse i fremstilling af tungt udstyr eller i sektorer, hvor maskinkomponenter udsættes for store belastninger og kræver samlinger, der er bygget til at holde.

Derfor er disse brancher afhængige af svalehalefræsere med halsradius

  • Større styrke: Halsradius reducerer spændingskoncentrationer i fræseren, hvilket gør den ideel til bearbejdning af hårdere materialer eller anvendelser med store skærekræfter.
  • Samlingens pålidelighed: Svalehalesamlingens stærke, sammenlåsende natur kombineret med den ekstra robusthed hos fræseren med halsradius sikrer samlingens langsigtede integritet og reducerer risikoen for svigt.
  • Krævende anvendelser: Disse brancher prioriterer komponenter, der kan modstå barske forhold, vibrationer og store belastninger, hvilket gør svalehalefræsere med halsradius til en nødvendighed.

Baucor: Din løsningsleverandør

Baucor fremstiller højtydende svalehalefræsere med halsradius, der er designet specifikt til disse branchers krav. Vores fræsere giver:

  • Materialevalg: Fræsere i HSS og hårdmetal, der kan klare de mange forskellige metaller og legeringer, som disse brancher bruger.
  • Præcision: Nøjagtige vinkler og fejlfrit formede halsradier sikrer samlinger med perfekt pasform og stor robusthed.
  • Holdbarhed: Vores fræsere er designet til lang levetid og slidstyrke, så stilstand minimeres.

Svalehalefræsere med halsradius er uundværlige værktøjer i brancher, hvor styrke, holdbarhed og præcision er afgørende. Baucor forstår disse krævende krav og leverer ikke blot det perfekte skærende værktøj, men også den ekspertise, der sikrer, at det løser de unikke udfordringer i dine anvendelser.

I hvilke maskiner bruges svalehalefræsere med halsradius?

Svalehalefræsere med halsradius bruges primært i følgende typer maskiner:

Hovedmaskiner

  • CNC-fræsemaskiner og overfræsere: CNC-maskiner giver den præcision, kontrol og stivhed, der er nødvendig for at skære svalehalesamlinger nøjagtigt med den ekstra styrke, som halsradius giver. Svalehalefræsere med halsradius spændes i maskinens spindel og programmeres til at udføre komplekse værktøjsbaner.
  • Manuelle fræsemaskiner: Selvom det er mindre almindeligt og kræver større færdigheder af operatøren, kan erfarne maskinarbejdere bruge manuelle fræsemaskiner til at skære svalehalesamlinger med fræsere med halsradius. Det kræver ofte specialiserede opspændinger eller fiksturer, der styrer fræseren nøjagtigt og sikrer den rette samlingsgeometri.

Andre mulige (mindre almindelige) anvendelser

  • Svalehalemaskiner: Visse specialiserede svalehalemaskiner kan tilpasses til at bruge svalehalefræsere med halsradius. Det kan give styrkefordele ved serieproduktion af samlinger i træ eller blødt metal.
  • Drejebænke (meget specialiseret): I sjældne tilfælde kan kraftigt ombyggede drejebænke med specialværktøj muligvis lave svalehalesamlinger med halsradius. Det vil dog være en atypisk og meget specialiseret opstilling.

Hvorfor er disse maskiner ideelle?

  • Geometrisk kompatibilitet: Svalehalefræserens vinklede design, inklusive halsradius, passer perfekt til de præcise bevægelser i flere akser på CNC-maskiner eller den omhyggelige kontrol, som manuelle fræsemaskiner giver.
  • Bearbejdningsevne: CNC-fræsemaskiner, overfræsere og endda nogle manuelle fræsemaskiner har den stivhed og kraft, der skal til for at skære svalehalesamlinger med halsradius i både træ og forskellige metaller.

Baucor: Sikker maskinkompatibilitet

Baucor leverer ikke blot enestående fræsere; vi forstår også de maskiner, de arbejder i. Vores ekspertise omfatter:

  • Fræserdesign: Vi fremstiller svalehalefræsere med halsradius, hvor skafter og geometrier er optimeret til forskellige værktøjsholdere og opstillinger.
  • Anvendelsesviden: Vores team kan rådgive om de mest egnede fræsere til din maskines muligheder og det materiale, du arbejder med.

Konklusion

Svalehalefræsere med halsradius bruges primært sammen med CNC-fræsemaskiner og overfræsere, og dygtige operatører kan også bruge dem på manuelle fræsemaskiner. Baucor er din partner og leverer ikke blot fræsere af høj kvalitet, men også den viden, der skal til for at sikre optimal integration med din valgte maskine.

Hvilken design- og engineering-support tilbyder Baucor til svalehalefræsere med halsradius?

Som et førende selskab inden for skærende værktøj nøjes Baucor ikke med at fremstille enestående svalehalefræsere med halsradius. Vi yder omfattende design- og konstruktionsstøtte, så du får den perfekte løsning. Det kan du forvente:

Ekspertrådgivning

  • Behovsanalyse: Vi arbejder tæt sammen med dig for at forstå dine specifikke anvendelser, de materialer, du arbejder med, det ønskede niveau af samlingsstyrke og eventuelle særlige projektkrav.
  • Optimalt design: På baggrund af vores analyse guider vi dig mod det bedste fræsermateriale (HSS eller hårdmetal), den ideelle svalehalevinkel, den perfekte størrelse på halsradius og eventuelle belægninger, der kan maksimere ydeevnen.

Avancerede designværktøjer

  • Avanceret software: Vi bruger CAD/CAM-software til at designe og optimere svalehalefræsere med halsradius, så geometrierne er præcise, samlingsprofilerne nøjagtige, og udførelsen fejlfri.
  • FEA-analyse: Til krævende anvendelser eller meget specielle fræsere kan vi bruge finite element-analyse (FEA) til at simulere reelle belastninger og skærekræfter. Det giver os mulighed for at validere og finpudse fræserens design, allerede inden produktionen begynder.

Skræddersyede løsninger til svalehalefræsere med halsradius

  • Ud over standardudvalget: Når din anvendelse kræver styrker eller geometrier uden for vores standardkatalog, tilbyder vi fuldt tilpassede designydelser.
  • Samarbejde: Vores ingeniører arbejder tæt sammen med dig om at udvikle den perfekte løsning med en svalehalefræser med halsradius, uanset om det handler om at justere et standarddesign eller skabe noget helt specialfremstillet.

Fokus på din succes

  • Maksimal værktøjslevetid: Vi designer svalehalefræsere med halsradius med holdbarhed for øje, så du minimerer stilstand og reducerer værktøjsomkostningerne, selv i de sejeste materialer.
  • Optimerede processer: Vores team kan rådgive om bearbejdningsparametre og opstilling for at optimere dine skæreprocesser med svalehalefræsere med halsradius, så du sparer tid og øger effektiviteten.
  • Realisér din vision: Vi sikrer, at vores fræsere passer problemfrit ind i dit arbejdsforløb, så du uden besvær kan lave perfekte svalehalesamlinger med høj styrke.

Baucor-fordelen

Når du samarbejder med Baucor, får du:

  • Uovertruffen ekspertise: Vores ingeniører har en dyb forståelse af design af svalehalefræsere, optimering af halsradius, praktisk anvendelsesviden og produktionsprocesser.
  • Samarbejde: Vi arbejder sammen som et team om at udvikle den bedste løsning, hvad enten det er en standardfræser fra hylden eller en helt specialfremstillet fræser, der er tilpasset dine behov.
  • Drevet af resultater: Vi er forpligtet til at sikre, at vores fræsere og vores supportydelser giver mærkbare forbedringer af din produktivitet, samlingsstyrke og din samlede succes.

Konklusion

Baucors design- og konstruktionsstøtte går langt ud over blot at levere enestående fræsere. Vi samarbejder med dig om at sikre det optimale værktøjsvalg, ekspertise i specialdesign og omfattende support, så du opnår bedre resultater, når du laver svalehalesamlinger, især med de styrkefordele, som designet med halsradius giver. Kontakt Baucor i dag og oplev forskellen ved en ægte partner inden for skærende værktøj!

ENESTÅENDE ENGINEERING-SUPPORT

Engineering-support og rådgivning

Engineering-ekspertise hele vejen

Baucor tilbyder specialfremstilling og engineeringløsninger, der er skræddersyet til dine specifikke behov, på tværs af forskellige brancher.

Produktionsvenligt design (DFM)

Optimer dit design til produktion

Baucors ingeniører kan gennemgå dit design og give feedback, der forbedrer produktionsegnetheden, omkostningseffektiviteten og effektiviteten.

Løsninger til prototyper og serieproduktion

Din løsning, dit omfang

Uanset om du har brug for en enkelt prototype eller fuld serieproduktion, står Baucors ingeniører klar til at samarbejde med dig. Kontakt os, så drøfter vi, hvordan vi kan føre din idé ud i livet.

Skræddersyede engineering-løsninger

Skræddersyede løsninger til Baucors kunder

Baucor er specialiseret i unikke fremstillings- og engineeringløsninger, der er udviklet til at dække hver enkelt kundes specifikke behov. Vores ekspertise dækker en bred vifte af brancher og anvendelser.

Hvilke designguider findes der til svalehalefræsere med halsradius?

Design af højtydende svalehalefræsere med halsradius kræver omhyggelig stillingtagen til en række faktorer. Her er en gennemgang af de vigtigste designretningslinjer sammen med indblik i, hvordan Baucor bruger denne viden til at levere overlegent skærende værktøj:

Centrale konstruktionsprincipper

Svalehalevinkel: Den grundlæggende svalehalevinkel (f.eks. 45°, 55°, 60°) er den primære faktor, der bestemmer samlingens form og selvlåsende egenskaber.

  • Baucors ekspertise: Vi tilbyder forskellige standardvinkler og kan fremstille specialvinkler, der passer perfekt til dine krav.

Halsradius: Størrelsen på halsradius har direkte indflydelse på fræserens styrke. En større radius giver bedre spændingsfordeling og større modstandsdygtighed over for brud.

  • Baucors ekspertise: Vi kan tilpasse størrelsen på halsradius, så du får præcis den ekstra styrke, du har brug for, og samtidig bevarer tilstrækkelig frigang til din anvendelse.

Materiale: Svalehalefræsere med halsradius er typisk fremstillet af højhastighedsstål (HSS) eller hårdmetal. Hårdmetal giver bedre slidstyrke og dermed længere værktøjslevetid og er velegnet til produktion i store mængder, især i hårdere materialer.

  • Baucors ekspertise: Vi hjælper dig med at vælge det materiale, der balancerer ydeevne, holdbarhed og pris til din anvendelse.

Spånrilledesign: Spånrillerne (rillerne langs fræseren) spiller en afgørende rolle for spånevakueringen og skæreeffektiviteten.

  • Baucors ekspertise: Vores ingeniører optimerer spånrillegeometrien til forskellige materialer, så spånerne fjernes jævnt, tilstopning undgås, og ydeevnen bliver bedst mulig.

Belægning: Ydelsesforbedrende belægninger (TiN, TiAlN, AlTiN osv.) øger slidstyrken betydeligt, reducerer friktionen og forlænger værktøjslevetiden.

Baucors ekspertise: Vi vælger og påfører den belægning, der passer perfekt til din anvendelse, så fræserens levetid og ydeevne bliver maksimal.

  • Udformning af skaftet: Det er afgørende at sikre den rette stivhed og en sikker fastspænding i maskinens værktøjsholder.
  • Baucors ekspertise: Vi designer skafter i forskellige størrelser og geometrier, der passer til forskellige maskiner og værktøjsholdersystemer.

Yderligere designhensyn

  • Skærediameter: Påvirker svalehalesamlingens samlede størrelse og bestemmes delvist af fræserens vinkel og halsradius.
  • Rækkevidde: Bestemmer den maksimale snitdybde, der kan opnås. Vi kan designe fræsere med forskellige rækkevidder, så de passer til dine behov.
  • Frihedsvinkler: Korrekte frihedsvinkler på fræseren er afgørende for effektiv skæring og spånafgang.
  • Skæreegg: Skæreeggens udformning påvirker spåndannelsen, overfladefinishen og den samlede skæreydelse.

Baucors konstruktionsfordel

  • Optimering til den konkrete anvendelse: Vi forstår, hvordan designelementer omsættes til ydeevne i praksis. Vores fræsere optimeres ud fra dine specifikke materialer og samlingskrav.
  • Avancerede designværktøjer: Vi bruger topmoderne CAD/CAM-software til at skabe præcise profiler til svalehalefræsere og sikre målnøjagtighed.
  • FEA-analyse: Til krævende anvendelser eller specialopgaver kan Baucor bruge finite element-analyse (FEA) til at simulere belastninger og ydeevne. Det giver os mulighed for at validere og finpudse vores fræserdesign, allerede inden de kommer ind i produktionen.

Konklusion

Design af effektive svalehalefræsere med halsradius kræver en omhyggelig balance mellem valg af vinkel, materiale, størrelse på halsradius, spånrillegeometri, belægninger og skaftdesign. Som førende producent prioriterer Baucor disse designretningslinjer, så du får fræsere, der giver både enestående ydeevne og den større pålidelighed, som designet med halsradius medfører.
