Pindfræser – skæreværktøj

Detaljeret CNC-gravering starter med en skarp, spids graveringsfræser

ØG DIN PRODUKTIVITET MED PINDFRÆSERE FRA BAUCOR

PRÆCISION MØDER YDEEVNE!

Præcisionsfremstilling, som ingeniører og forskere i Fortune 500-virksomheder stoler på

Produktionserfaring, som førende globale virksomheder har tillid til.

  • Lockheed Martin
  • Sumitomo Electric Interconnect Products
  • Saint-Gobain Performance Plastics Pampus GmbH
  • 3M
  • Frito-Lay
  • Parker Hannifin Corporation
  • Boston Scientific
  • General Dynamics – OTS Canada
  • ITW Food Equipment
  • Hemlock Semiconductor
  • Saft Batteries
  • KLA-Tencor
  • Land O'Lakes
  • Fastenal
  • Volvo Construction Equipment

Hvad er en spids graveringsfræser? Hvordan fungerer den?

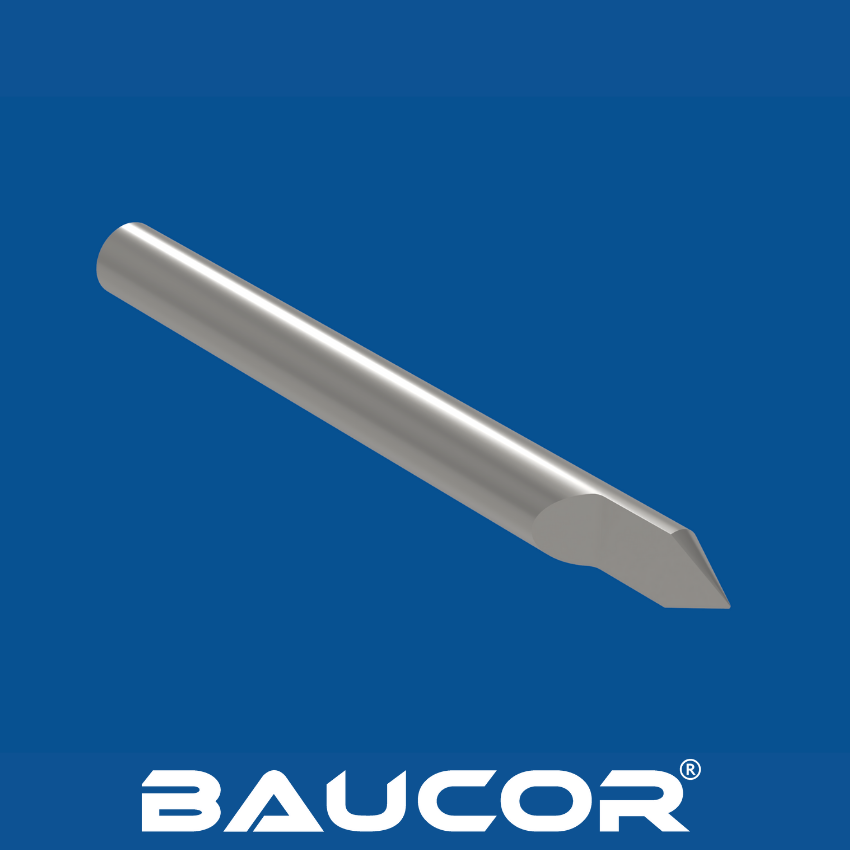

Hvad er en spids graveringsfræser?

Spidse graveringsfræsere er udviklet til detaljeret gravering og skrift. Den skarpe, spidse skæregeometri giver enestående præcision og rene graveringer.

Materialer: Egnet til gravering i metal, plast, træ og andre materialer.

Anvendelser: Bruges almindeligvis til:

  • Gravering af smykker og dekorationer
  • Skilte og personliggørelse
  • Ætsning af printkort
  • Fine detaljer i formfremstilling
Design din egen pindfræser

Design din egen pindfræser

Udfyld formularen i få trin og få specialfremstillede løsninger, der er tilpasset præcis dine behov!

Start dit design

Hvordan fungerer en spids graveringsfræser?

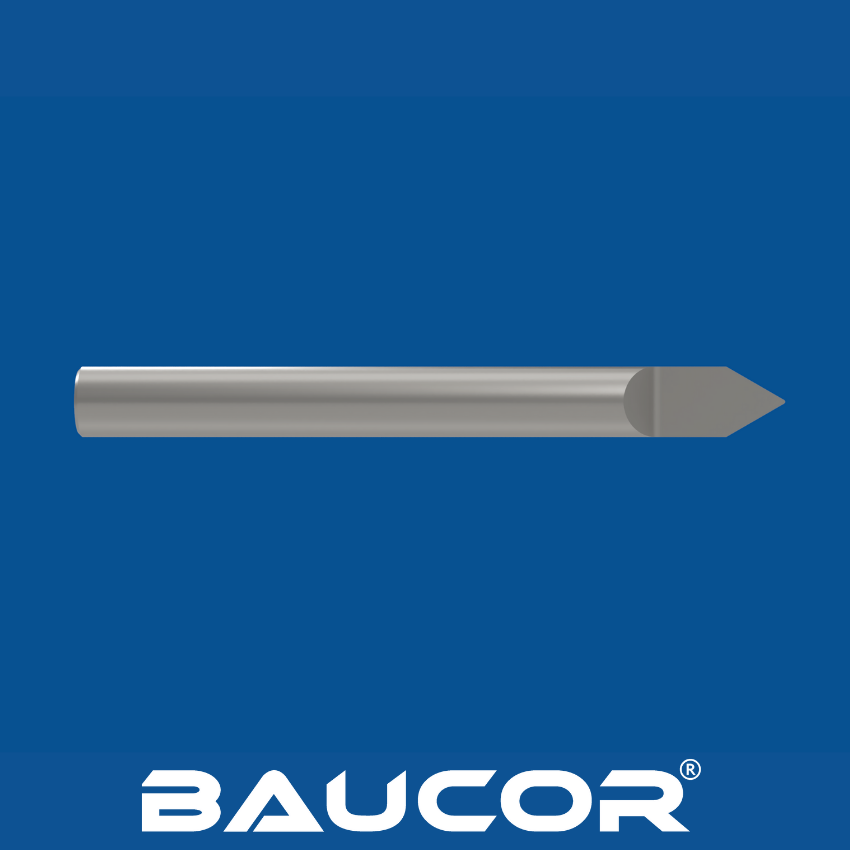

Afspidsede graveringsfræsere

Spidse graveringsfræsere bruger en kombination af rotation og bevægelse til at lave præcise riller:

  • Høj rotationshastighed: Fræseren spændes i en CNC-maskine eller en specialiseret graveringsmaskine og roterer med ekstremt høje omdrejningstal (RPM).
  • Styret bevægelse: CNC-maskinen eller graveringsmaskinen styrer fræserens bevægelse hen over emnet i præcise X-, Y- og Z-akser.
  • Materialefjernelse: Når den roterende V-formede spids følger den programmerede bane, skærer den en V-formet rille i materialet og fjerner det, så den ønskede gravering opstår.
  • Dybdestyring: Graveringens dybde bestemmes af, hvor langt fræseren føres ned i materialet (Z-aksen).

Hvordan fremstilles spidse graveringsfræsere?

Afspidsede graveringsfræsere

Fremstillingen af spidse graveringsfræsere kombinerer præcisionsslibning, materialevalg og kvalitetskontrol. Her er en trin-for-trin-oversigt:

1. Valg af råmateriale

  • Materialet har betydning: De mest almindelige materialer til spidse graveringsfræsere er højhastighedsstål (HSS) og massivt hårdmetal. Begge giver en balance mellem sejhed, slidstyrke og pris.
  • Udgangsform: Producenten starter med en massiv stang af det valgte materiale, der er lidt større end graveringsfræserens endelige mål.

Trin for trin: fremstilling af spidse graveringsfræsere

Fremstillingen af spidse graveringsfræsere kombinerer præcisionsslibning, materialevalg og kvalitetskontrol. Her er en trin-for-trin-oversigt:

1. Valg af råmateriale

  • Materialet har betydning: De mest almindelige materialer til spidse graveringsfræsere er højhastighedsstål (HSS) og massivt hårdmetal. Begge giver en balance mellem sejhed, slidstyrke og pris.
  • Udgangsform: Producenten starter med en massiv stang af det valgte materiale, der er lidt større end graveringsfræserens endelige mål.

2. Udformning af skaft og spånriller

  • CNC-slibning: Specialiserede CNC-slibemaskiner bruges til at skabe graveringsfræserens grundform. Maskinerne bruger højpræcisionsslibeskiver til at:
  • Forme skaftet: Skaftet er den del, der spændes i maskinens værktøjsholder.
  • Slibe spånriller: Der skæres spiralformede riller (spånriller) langs fræserens side. De er mindre fremtrædende end på fræsere og bor, men stadig vigtige for spånafgangen.

3. Udformning af V-spidsen

  • Præcision er nøglen: Det vigtigste trin er at forme den nøjagtige V-formede spids. CNC-slibemaskiner med specialiserede skiver skaber den ønskede spidsvinkel (f.eks. 60°, 90° osv.).
  • Geometrien har betydning: Slibningen sikrer en skarp, symmetrisk spids, der giver rene graveringslinjer.

4. Varmebehandling (ofte)

  • Hærdning: Mange graveringsfræsere, især dem i HSS, varmebehandles for at øge hårdheden og slidstyrken. Det sker ofte ved kontrolleret opvarmning, bratkøling og anløbning.
  • Hårdmetal: Massivt hårdmetal er af natur meget hårdt og kræver derfor ikke altid yderligere varmebehandling.

5. Færdigbearbejdning og belægning

  • Overfladebehandling: Graveringsfræsere kan poleres for at forbedre spånafgangen og reducere friktionen under graveringen.
  • Højere ydeevne: Højtydende belægninger som TiN, TiAlN, AlTiN eller andre kan påføres for at forlænge værktøjets levetid og slidstyrke markant.

6. Kvalitetskontrol

  • Grundig kontrol: Graveringsfræsere gennemgår en række kvalitetskontroller, der sikrer:
  • Målnøjagtighed: Alle mål, herunder spidsvinkel, spånrilledybder, skaftstørrelse og samlet længde, overholder strenge tolerancer.
  • Spidsens skarphed: Kontrolleres for en ren, skarp spids til optimal graveringsydelse.
  • Overfladefinish: Kontrolleres for glatte, polerede overflader.

Baucors forpligtelse til kvalitet

  • Avanceret udstyr: Baucor bruger moderne CNC-slibemaskiner, der kan skabe de præcise geometrier og skarpe spidser, som højtydende graveringsfræsere kræver.
  • Materialeekspertise: Vi vælger omhyggeligt det bedste materiale til din anvendelse og tager højde for blandt andet hårdheden af de materialer, du graverer i, og den ønskede værktøjslevetid.
  • Strenge standarder: Baucor har strenge kvalitetskontrolprocedurer, der sikrer, at hver graveringsfræser lever op til vores høje krav til præcision og pålidelighed.

Baucor fremstiller også spidse graveringsfræsere efter mål, herunder specialgeometrier og DEG-graveringsfræsere, der er skræddersyet til krævende mærknings- og graveringsopgaver.

FÅ ET TILBUD

Pindfræsere med spånbryder

Pindfræser med spånbryder

En pindfræser med spånbryder er et skæreværktøj med specielt udformede indhak eller geometrier langs skærene.

Dobbeltvinkel-skaftfræsere

Dobbeltvinkel-skaftfræser

Dobbeltvinkel-skaftfræsere er specialiserede skæreværktøjer, der bruges til forskellige bearbejdningsopgaver, især dem der kræver indviklede V-nutprofiler.

Kilenotfræser

Kilenotfræser

Kilenotfræsere med fuld radius er specialiserede fræsere, der laver halvcirkelformede kilenotter i aksler eller boringer.

Pindfræsere

Pindfræser

En pindfræser er en type fræser, der i vid udstrækning bruges i CNC-maskiner og manuelle fræsemaskiner til mange forskellige bearbejdningsopgaver.

I hvilke størrelser fremstiller Baucor spidse graveringsfræsere?

Almindelige materialer

  • Højhastighedsstål (HSS): Et alsidigt og økonomisk materiale med en god balance mellem hårdhed, sejhed og slidstyrke. Der findes flere HSS-kvaliteter med forskellige egenskaber:
  • M-serien: Den mest almindelige type, der egner sig til en række graveringsopgaver.
  • Koboltlegeret HSS: Har overlegen varmhårdhed og er ideelt til gravering i hårdere materialer eller ved højere skærehastigheder.
  • Massivt hårdmetal: Markant hårdere og mere slidstærkt end HSS, så du kan bruge højere skærehastigheder og opnå længere levetid og bedre ydeevne i materialer, der er vanskelige at gravere. Graveringsfræsere i hårdmetal foretrækkes til præcisionsgravering, produktion i store serier og meget fine detaljer.

Mindre almindelige (specialiserede) materialer

  • Polykrystallinsk diamant (PCD): Bruges i ekstreme anvendelser, hvor der kræves maksimal slidstyrke. Graveringsfræsere i PCD bruges ofte til gravering i meget slibende materialer.

Materialevalg til graveringsfræsere

Valget af det rette materiale til en spids graveringsfræser afhænger af flere faktorer:

  • Emnemateriale: Hårdheden og de slibende egenskaber i det materiale, du graverer i, er afgørende. Hårdere materialer kræver som regel fræsere i hårdmetal eller endda PCD.
  • Detaljer og præcision: Til indviklede graveringer eller meget fine linjer foretrækkes ofte hårdmetals større stivhed og slidstyrke.
  • Produktionsvolumen: Gravering i store serier kræver ofte hårdmetal på grund af den lange levetid og evnen til at bevare præcisionen over længere produktionsserier.
  • Pris: HSS er generelt billigere, mens hårdmetal og PCD er dyrere.

Belægninger: Et løft i ydeevnen

Graveringsfræsere kan uanset basismateriale få gavn af ydelsesforbedrende belægninger:

  • TiN (titannitrid): En klassisk universalbelægning, der forbedrer hårdheden og reducerer friktionen.
  • TiAlN (titanaluminiumnitrid): Enestående slidstyrke, varmebestandighed og oxidationsbestandighed sammenlignet med TiN.
  • AlTiN (aluminiumtitannitrid): Ligner TiAlN og giver fremragende hårdhed og varmebestandighed.
  • Andre specialbelægninger: Muligheder som diamantbelægninger (ekstrem slidstyrke) kan bruges til bestemte, meget slibende materialer.
Baghjørneafrundingsfræser

Baghjørneafrundingsfræser

En baghjørneafrundingsfræser er et specialiseret skæreværktøj, der er udviklet til at lave præcise radier (afrundede hjørner) på bagsiden af et emne (den side, der vender væk fra maskinspindlen).

Porting-værktøjer

Porting-værktøjer

Porting-værktøjer er specialiserede skære- og slibeværktøjer, der bruges til at modificere indsugnings- og udstødningskanalerne i en motors topstykke.

Konisk pindfræser

Konisk pindfræser

En konisk pindfræser er et skæreværktøj med konisk form, hvor diameteren gradvist bliver mindre fra skaftet til spidsen. Den bruges til bearbejdning af skrå flader, dybe hulrum og koniske detaljer i forskellige materialer.

Graveringsfræser med præcisionsskær

Radiusgraveringsfræser

En radiusgraveringsfræser er et præcisionsskæreværktøj, der er udviklet til gravering og detaljearbejde. Den har en spids med afrundet radius, der skaber bløde, buede snit og indviklede designs i forskellige materialer.

Hvilke materialer fremstilles spidse graveringsfræsere af?

Almindelige materialer

  • Højhastighedsstål (HSS): Et alsidigt og økonomisk materiale med en god balance mellem hårdhed, sejhed og slidstyrke. Der findes flere HSS-kvaliteter med forskellige egenskaber:
  • M-serien: Den mest almindelige type, der egner sig til en række graveringsopgaver.
  • Koboltlegeret HSS: Har overlegen varmhårdhed og er ideelt til gravering i hårdere materialer eller ved højere skærehastigheder.
  • Massivt hårdmetal: Markant hårdere og mere slidstærkt end HSS, så du kan bruge højere skærehastigheder og opnå længere levetid og bedre ydeevne i materialer, der er vanskelige at gravere. Graveringsfræsere i hårdmetal foretrækkes til præcisionsgravering, produktion i store serier og meget fine detaljer.

Mindre almindelige (specialiserede) materialer

  • Polykrystallinsk diamant (PCD): Bruges i ekstreme anvendelser, hvor der kræves maksimal slidstyrke. Graveringsfræsere i PCD bruges ofte til gravering i meget slibende materialer.

Materialevalg til graveringsfræsere

Valget af det rette materiale til en spids graveringsfræser afhænger af flere faktorer:

  • Emnemateriale: Hårdheden og de slibende egenskaber i det materiale, du graverer i, er afgørende. Hårdere materialer kræver som regel fræsere i hårdmetal eller endda PCD.
  • Detaljer og præcision: Til indviklede graveringer eller meget fine linjer foretrækkes ofte hårdmetals større stivhed og slidstyrke.
  • Produktionsvolumen: Gravering i store serier kræver ofte hårdmetal på grund af den lange levetid og evnen til at bevare præcisionen over længere produktionsserier.
  • Pris: HSS er generelt billigere, mens hårdmetal og PCD er dyrere.

Belægninger: Et løft i ydeevnen

Graveringsfræsere kan uanset basismateriale få gavn af ydelsesforbedrende belægninger:

  • TiN (titannitrid): En klassisk universalbelægning, der forbedrer hårdheden og reducerer friktionen.
  • TiAlN (titanaluminiumnitrid): Enestående slidstyrke, varmebestandighed og oxidationsbestandighed sammenlignet med TiN.
  • AlTiN (aluminiumtitannitrid): Ligner TiAlN og giver fremragende hårdhed og varmebestandighed.
  • Andre specialbelægninger: Muligheder som diamantbelægninger (ekstrem slidstyrke) kan bruges til bestemte, meget slibende materialer.
Lollipop-fræser

Lollipop-fræsere

Lollipopfræsere, også kaldet underskæringsfræsere eller kuglefræsere med hals, er specialiserede skæreværktøjer, der bruges til mange forskellige bearbejdningsopgaver.

Friskærefræser med plan ende

Friskærefræser med plan ende

En friskærefræser, som oftest kaldes en pindfræser med plan ende, er et alsidigt roterende skæreværktøj, der bruges i CNC-fræsemaskiner.

Hjørneafrundingsfræser

Hjørneafrundingsfræser – dobbeltsidet

En dobbeltsidet hjørneafrundingsfræser er et skæreværktøj med afrundede skær i begge ender, der bruges til at lave afrundede hjørner eller radier på et emnes kanter. Den øger effektiviteten, fordi begge ender kan bruges.

Friskærefræser med kugleende

Friskærefræser – kugleende

En friskærefræser med kugleende er en type pindfræser med rund spids (kugleende) og reduceret diameter eller lettet skaft, der giver frihøjde ved bearbejdning af indviklede overflader, dybe kaviteter og komplekse former og samtidig minimerer kollisioner med værktøjet.

Hvilke belægninger forbedrer spidse graveringsfræsere?

Almindelige belægninger

  • TiN (titannitrid): En klassisk universalbelægning, der øger overfladehårdheden, reducerer friktionen og giver god slidstyrke.
  • TiCN (titankarbonitrid): Lidt hårdere end TiN og giver lidt mere slidstyrke og varmebestandighed.
  • TiAlN (titanaluminiumnitrid): En højtydende belægning med fremragende hårdhed, varmebestandighed og oxidationsbestandighed. Det giver længere levetid og bedre ydeevne under krævende graveringsforhold.
  • AlTiN (aluminiumtitannitrid): Ligner TiAlN med fremragende hårdhed og varmebestandighed for overlegen beskyttelse mod slid.

Specialbelægninger

  • AlCrN (aluminiumkromnitrid): Giver enestående varmhårdhed og slidstyrke til meget tung skæring eller gravering i materialer med høj temperatur.
  • Diamantbelægninger: Det ypperste inden for slidstyrke. Bruges til gravering i meget slibende materialer, men diamantbelægninger kan være dyrere end andre muligheder.
  • Flerlagsbelægninger: Ved at kombinere forskellige lag af ovenstående belægninger (f.eks. TiN/TiAlN) kan man skabe optimerede egenskaber til bestemte materialer og anvendelser.

Vigtige overvejelser

  • Substratmateriale: Hvilken type belægning der er velegnet, afhænger delvist af, om fræseren er lavet af HSS, hårdmetal osv.
  • Emnemateriale: Hårdheden og egenskaberne i det materiale, der graveres i, har betydning for valget af den bedste belægning.
  • Graveringsforhold: Høje hastigheder eller aggressiv gravering i hårde materialer kan kræve en specialbelægning.

Baucors ekspertise inden for belægninger

Baucor fremstiller ikke bare fremragende graveringsfræsere. Vi ved også, hvordan belægninger forbedrer deres ydeevne i netop din anvendelse. Vores team hjælper dig med at vælge den optimale belægning til din anvendelse ud fra:

  • Detaljerne i dine graveringsprojekter (materialetyper, ønsket finish, spidsvinkler osv.)
  • Den ønskede forbedring af ydeevnen (slidstyrke, værktøjslevetid, bedre overfladefinish)
  • Økonomi, der er tilpasset dine behov

Konklusion

Belægninger forbedrer ydeevnen, levetiden og alsidigheden af spidse graveringsfræsere markant. Som en førende producent leverer Baucor ikke blot fræsere af høj kvalitet, men også den ekspertise, der skal til for at vælge den perfekte belægning og få mest muligt ud af din investering.

FÅ ET TILBUD

Hvor bruges spidse graveringsfræsere?

Spidse graveringsfræsere bruges i et overraskende bredt udvalg af brancher og projekter. Her er en oversigt over, hvor du ser dem i brug:

Brancher

Smykker og gravering: En af de klassiske anvendelser. Spidse graveringsfræsere er uundværlige til:

  • Personliggørelse af smykker med navne, datoer eller indviklede motiver.
  • Dekorative graveringer på smykker og andre genstande i ædelmetal.

Form- og værktøjsfremstilling: Graveringsfræsere bruges til at tilføje:

  • Fine detaljer, teksturer eller skrift i forme.
  • Identifikationsmærker eller serienumre på formkomponenter.

Skilte: Fremstilling af graverede skilte i forskellige materialer:

  • Metalplader og navneskilte.
  • Skilte i plast eller akryl med graveret skrift og grafik.
  • Træskilte med dekorative elementer.

Fremstilling af printkort: Spidse graveringsfræsere bruges i printkortindustrien (PCB) til:
Ætsning af fine baner og kredsløb på kobberbelagte plader.

Fjernelse af isolationsmateriale (også kaldet PCB-isolationsfræsning).

  • Kunst og hobby: Graveringsfræsere er populære blandt kunstnere og hobbyfolk til:
  • Personliggørelse af genstande som penne, glas og metalgenstande.
  • Detaljerede kunstværker på forskellige overflader.

Specifikke anvendelser

  • Gravering af pokaler og priser: Navne, datoer og pristitler.
  • Personlige gaver: Gravering af initialer, beskeder eller motiver på gaver.
  • Præcisionsmærkning: Serienumre, varenumre eller kalibreringsmærker på komponenter.
  • Dekorativ gravering: Indviklede mønstre og motiver på mange forskellige overflader af æstetiske årsager.

Derfor er spidse graveringsfræsere ideelle

  • Præcision: Den skarpe, V-formede spids gør det muligt at lave meget fine linjer og detaljerede graveringer.
  • Kontrol: V-formen gør det muligt at variere linjebredden i én gravering ved at justere skæredybden.
  • Alsidighed: Spidse graveringsfræsere kan bruges i mange forskellige materialer, herunder metal, plast, træ og meget mere.

Hvilke brancher bruger spidse graveringsfræsere?

De vigtigste brancher, der i høj grad bruger spidse graveringsfræsere:

Smykker og gravering: Det er den mest fremtrædende branche for disse fræsere. De er uundværlige til:

  • Personliggørelse af smykker med navne, særlige budskaber eller indviklede motiver.
  • Dekorative elementer og kunstneriske graveringer på smykker.

Form- og værktøjsfremstilling: Spidse graveringsfræsere bruges til:

  • Indviklede detaljer, teksturer eller skrift direkte i forme.
  • Identifikationsmærker, serienumre eller anden vigtig information på formkomponenter.

Skilte: Graveringsfræsere er afgørende i skiltefremstilling til:

  • Gravering af skrift, logoer og motiver i metalplader og navneskilte.
  • Fremstilling af skilte i plast, akryl eller træ med detaljerede graveringer.

Fremstilling af printkort: Elektronikindustrien bruger spidse graveringsfræsere til:
Præcis ætsning af fine kredsløbsbaner på kobberbelagte plader under printkortfremstilling.

Isolationsfræsning – fjernelse af isolationsmateriale for at skabe elektrisk adskillelse mellem kredsløbsbaner.

  • Kunst og hobby: Graveringsfræsere er populære blandt kunstnere og hobbyfolk til:
  • Personliggørelse af genstande som penne, glas, lædervarer og andre ting.
  • Detaljerede kunstværker og graveringer på forskellige overflader.

Derfor bruger disse brancher spidse graveringsfræsere

  • Præcision og detaljer: Den V-formede spids giver ekstremt fine linjer og indviklede graveringer, hvilket er afgørende i brancher som smykkefremstilling og printkortætsning.
  • Alsidighed i materialer: Disse fræsere kan gravere i forskellige metaller, plast, træ og andre materialer, så de kan tilpasses forskellige branchers behov.
  • Kontrol: Muligheden for at justere linjebredden i én gravering ved at variere skæredybden giver fleksibilitet i designet.

Baucor: Din graveringsløsning

Baucor fremstiller højtydende spidse graveringsfræsere, der er skræddersyet til disse branchers krav. Vores fræsere giver dig:

  • Optimale spidsvinkler: Vi tilbyder forskellige spidsvinkler, så de passer perfekt til de linjebredder og graveringsstile, du har brug for.
  • Materialeekspertise: Vi hjælper dig med at vælge fræsere i HSS eller hårdmetal ud fra de materialer, du arbejder med, så du får optimal ydeevne og værktøjslevetid.
  • Højtydende belægninger: Vores belægninger er udvalgt til at give maksimal værktøjslevetid og ydeevne i de materialer, der er almindelige i din branche.

Konklusion

Spidse graveringsfræsere er uundværlige værktøjer i brancher, hvor præcision, detaljer og alsidighed i materialegravering er altafgørende. Baucor kender disse krævende behov og leverer ikke kun fremragende graveringsfræsere, men også den ekspertise, der sikrer, at de passer perfekt til udfordringerne og materialerne i netop din branche.

I hvilke maskiner bruges spidse graveringsfræsere?

Spidse graveringsfræsere bruges i nogle få specialiserede maskintyper:

Primære maskiner

  • CNC-graveringsmaskiner: Disse maskiner er specielt udviklet til graveringsopgaver. De giver høj præcision, flerakset bevægelse og mulighed for at styre graveringsdybden nøjagtigt, hvilket er afgørende for at udnytte spidse graveringsfræsere effektivt.
  • CNC-fræsemaskiner (med graveringsfunktion): Nogle CNC-fræsemaskiner kan tilpasses til graveringsarbejde. Disse maskiner er alsidige, men kan kræve specielle værktøjsholdere eller programmering for at give det bedste graveringsresultat.

Andre mulige maskiner

  • Håndholdte graveringsværktøjer: Til mindre eller mindre indviklede graveringsopgaver kan håndholdte rotationsværktøjer eller graveringspenne bruges sammen med spidse graveringsfræsere.
  • Ombyggede drejebænke: I sjældne tilfælde kan kraftigt ombyggede drejebænke med specialværktøj eller opspænding udføre simple graveringsopgaver. Det er dog en atypisk opsætning uden for standarden.

Hvorfor er disse maskiner ideelle?

  • Præcision og kontrol: CNC-maskiner, uanset om det er dedikerede graveringsmaskiner eller tilpassede fræsemaskiner, giver de præcise bevægelser og den dybdestyring, der skal til for at lave indviklede graveringer med spidse fræsere.
  • Programmerbarhed (CNC): CNC-maskiner gør det muligt at programmere komplekse graveringsmønstre og motiver og udføre dem automatisk, så resultatet er gentageligt og nøjagtigt.
  • Spindelhastigheder: Mange graveringsmaskiner og CNC-fræsemaskiner har højhastighedsspindler, der kan levere de høje omdrejningstal, som små graveringsfræsere ofte kræver for at give det bedste resultat.

Hvilken design- og engineering-support tilbyder Baucor til spidse graveringsfræsere?

Baucor ved, at valget af den rigtige graveringsfræser kun er første skridt mod fremragende graveringsresultater. Som en førende virksomhed prioriterer vi omfattende design- og ingeniørsupport, så du får mest muligt ud af vores produkter. Det kan du forvente:

Ekspertrådgivning

  • Behovsanalyse: Vi arbejder tæt sammen med dig for at forstå de særlige udfordringer i dine graveringsanvendelser – de materialer, du arbejder med, ønskede linjebredder, detaljeringsgrad, produktionsvolumener og eventuelle specifikke projektkrav.
  • Optimalt design: På baggrund af vores analyse vejleder vi dig mod det bedste fræsermateriale (HSS, hårdmetal osv.), den ideelle spidsvinkel, belægninger og alle andre designfaktorer, der påvirker graveringsydelsen.

Avancerede designværktøjer

  • Avanceret software: Vi bruger CAD/CAM-software til at designe graveringsfræsere med præcision, så spidsgeometrierne bliver nøjagtige, og graveringsbanerne fejlfri.
  • FEA-analyse: Til krævende anvendelser eller meget specielle graveringsfræsere kan vi bruge finite element-analyse (FEA) til at simulere skærekræfter og spændinger under reelle forhold. Det hjælper os med at finpudse designene, før de når frem til fremstillingen.

Graveringsfræsere efter mål

  • Ud over standardsortimentet: Hvis din anvendelse kræver spidsgeometrier, ydeevneegenskaber eller materialer uden for vores standardkatalog, tilbyder vi fuldt tilpasset design.
  • Samarbejde: Vores ingeniører arbejder hånd i hånd med dig om at udvikle den perfekte graveringsløsning, uanset om det handler om at ændre et eksisterende design eller skabe noget helt unikt.

Fokus på din succes

  • Maksimal værktøjslevetid: Vi designer og vælger materialer og belægninger ud fra dine specifikke materialer og graveringsparametre, så du får lang levetid og lavere driftsomkostninger.
  • Optimerede processer: Vores team kan rådgive om graveringshastigheder, dybder og teknikker, så du optimerer dine processer med vores fræsere, sparer tid og øger effektiviteten.
  • Realiser din vision: Vi sørger for, at vores graveringsfræsere passer problemfrit ind i dit workflow, så du nemt opnår den ønskede detaljeringsgrad, præcision og kvalitet i dit arbejde.

Baucor-fordelen

Når du samarbejder med Baucor, får du:

  • Enestående ekspertise: Vores ingeniører har en dyb forståelse af graveringsfræseres design og fremstilling, praktisk anvendelseserfaring og af, hvordan disse faktorer tilsammen giver overlegne resultater.
  • Samarbejde: Vi arbejder sammen som et team om at finde den bedste løsning, uanset om det er en standardfræser eller et fuldt specialdesign, der er skræddersyet præcis til dine behov.
  • Drevet af resultater: Vi sørger for, at vores fræsere og supportydelser giver konkrete forbedringer af din graveringspræcision, produktivitet og projekternes samlede succes.

Baucors design- og ingeniørsupport går langt ud over blot at levere fremragende graveringsfræsere. Vi samarbejder med dig om at sikre det optimale værktøjsvalg, tilbyder specialdesign og leverer den viden og support, der giver fremragende resultater i dine graveringsprojekter. Kontakt Baucor i dag, og oplev forskellen på en ægte partner inden for skæreværktøj!

ENESTÅENDE ENGINEERING-SUPPORT

Engineering-support og rådgivning

Engineering-ekspertise hele vejen

Baucor tilbyder specialfremstilling og engineeringløsninger, der er skræddersyet til dine specifikke behov, på tværs af forskellige brancher.

Produktionsvenligt design (DFM)

Optimer dit design til produktion

Baucors ingeniører kan gennemgå dit design og give feedback, der forbedrer produktionsegnetheden, omkostningseffektiviteten og effektiviteten.

Løsninger til prototyper og serieproduktion

Din løsning, dit omfang

Uanset om du har brug for en enkelt prototype eller fuld serieproduktion, står Baucors ingeniører klar til at samarbejde med dig. Kontakt os, så drøfter vi, hvordan vi kan føre din idé ud i livet.

Skræddersyede engineering-løsninger

Skræddersyede løsninger til Baucors kunder

Baucor er specialiseret i unikke fremstillings- og engineeringløsninger, der er udviklet til at dække hver enkelt kundes specifikke behov. Vores ekspertise dækker en bred vifte af brancher og anvendelser.

Hvilke designguider findes der til spidse graveringsfræsere?

Centrale konstruktionsprincipper

Spidsvinkel: Vinklen på den V-formede spids (almindelige vinkler er 60°, 90° og 120°) er den vigtigste faktor for bredden af den graverede linje. Smallere vinkler giver finere linjer, mens bredere vinkler giver bredere linjer.

  • Baucors ekspertise: Vi tilbyder forskellige standardspidsvinkler og kan lave specialvinkler, der passer perfekt til dine graveringsbehov.

Materiale: Graveringsfræsere fremstilles typisk af højhastighedsstål (HSS) eller hårdmetal. Materialevalget afvejer sejhed, slidstyrke og pris ud fra de materialer, du skal gravere i, og den ønskede værktøjslevetid.

  • Baucors ekspertise: Vi hjælper dig med at vælge det materiale, der passer perfekt til din anvendelses krav og dit budget.

Skaftdesign: Det er afgørende at sikre tilstrækkelig stivhed og sikker opspænding i maskinens værktøjsholder.

Baucors ekspertise: Vi designer skafter, der passer til forskellige maskiner, og tilpasser skaftstørrelsen til din graveringsopsætning.

  • Belægning: Ydelsesforbedrende belægninger (TiN, TiAlN, AlTiN osv.) øger slidstyrken markant, reducerer friktionen og forlænger værktøjets levetid.
  • Baucors ekspertise: Vi vælger og påfører den belægning, der passer perfekt til din anvendelse, og maksimerer dermed fræserens levetid og ydeevne.

Yderligere designhensyn

  • Skærediameter: Diameteren på V-rillens bredeste punkt har betydning for den maksimale linjebredde, der kan opnås i ét gennemløb.
  • Samlet længde og rækkevidde: Disse mål kan skulle tilpasses til bestemte graveringsopsætninger eller emnegeometrier, så fræseren kan nå de ønskede graveringssteder.
  • Udformning af spånriller: Selvom de er mindre fremtrædende end på værktøjer som pindfræsere, hjælper spånrillerne på graveringsfræsere stadig med spånafgangen og skæreeffektiviteten.

Baucors konstruktionsfordel

  • Optimering til den konkrete anvendelse: Vores graveringsfræsere er designet med fokus på ydeevne i praksis og tilpasset dine behov.
  • Avancerede designværktøjer: Vi bruger topmoderne CAD/CAM-software til præcist design og fejlfri generering af graveringsbaner.
  • FEA-analyse: Til krævende anvendelser eller specialarbejde kan Baucor bruge finite element-analyse (FEA) til at simulere spænding og ydeevne, før fremstillingen overhovedet begynder.

Konklusion

Design af effektive spidse graveringsfræsere kræver omhyggelig overvejelse af spidsvinkel, materialevalg, skaftdesign, belægningsmuligheder og andre geometriske faktorer. Som en førende producent prioriterer Baucor disse designprincipper, så du får graveringsfræsere, der både giver enestående præcision og fleksibiliteten til at løse dine forskellige graveringsprojekter.
