Håndrømmere: For manuel brug til præcisionsarbejde og små bearbejdninger

OPLEV BAUCOR-FORSKELLEN.

OPLEV PRÆCISIONSUDVIKLEDE FRÆSERE, DER OMDEFINERER HULBEHANDLING.

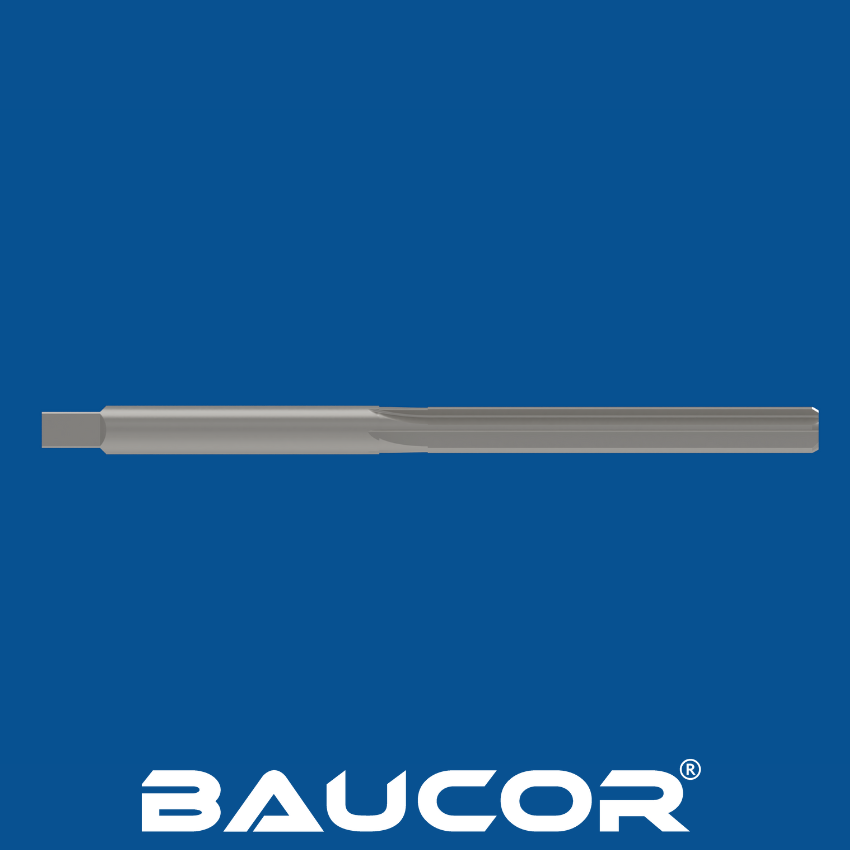

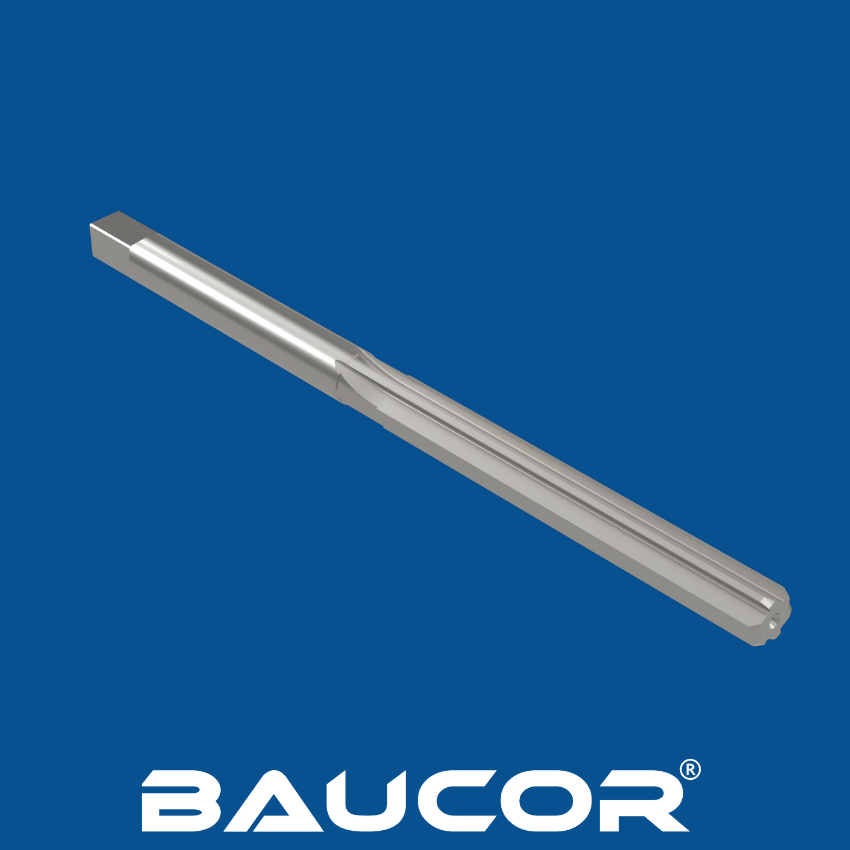

Hvad er håndfræsere? Hvordan fungerer de?

Håndrejsere er manuelt betjente skæreværktøjer, der bruges til at forstørre og præcisere eksisterende huller i forskellige materialer. De bruges typisk, når der kræves en højere grad af nøjagtighed og overfladefinish, end der kan opnås med et standardbor.

Sådan fungerer håndrejsere:

  • Design: Håndrejsere har en cylindrisk krop med lige eller spiralformede riller, der løber i hele deres længde. Skærekanterne på disse riller er ansvarlige for at fjerne små mængder materiale, når fræseren drejes rundt i hullet.
  • Manuel betjening: I modsætning til maskinfræsere betjenes håndfræsere manuelt ved hjælp af en skruenøgle eller et T-håndtag. Refræsen sættes ind i det forborede hul og drejes langsomt, mens der udøves et let tryk for at føre den ind i arbejdsemnet.

Skærende handling: Når fræseren roterer, forstørrer skærekanterne på rillerne gradvist hullet til den ønskede diameter. Reamerens design sikrer, at den følger det eksisterende hul og forhindrer den i at vandre eller skabe et overdimensioneret hul.

Overfladefinish: Håndrejsere er designet til at efterlade en glat, præcis finish på indersiden af hullet, hvilket forbedrer pasformen og funktionen af de komponenter, der skal indsættes i hullet.

Hvordan fremstilles håndfræsere?

Fremstilling af håndreamer involverer en række præcise trin for at skabe et værktøj, der giver nøjagtig hulbehandling og en glat overflade. Her er en oversigt over processen:

  1. Valg af materiale:
  • Højhastighedsstål (HSS): Det mest almindelige materiale på grund af dets hårdhed, slidstyrke og evne til at opretholde en skarp skærekant.
  • Kobolt højhastighedsstål (HSS-Co): Bruges til forbedret hårdhed og slidstyrke, især til opboring af hårdere materialer.

Afblænding:

  • Det valgte materiale (HSS eller HSS-Co) skæres til cylindriske emner med den ønskede længde og diameter.

Drejning:

  • Emnerne monteres på en drejebænk og drejes for at skabe reamerens ydre form, herunder skaftet og den skærende del.

Fræsning eller slibning:

  • Flutes: Flutes (riller) skabes langs reamerens krop for at danne skærekanter og give plads til spånevakuering. Disse riller kan være lige eller spiralformede.
  • Skærekanter: Skærekanterne slibes til en bestemt vinkel og profil for at sikre effektiv skæring og spånfjernelse.

Varmebehandling:

  • Reameren varmebehandles for at hærde stålet og øge dets slidstyrke. Dette indebærer opvarmning til en høj temperatur og derefter hurtig afkøling (quenching) i olie eller vand. Der kan også foretages en hærdning for at opnå den ønskede balance mellem hårdhed og sejhed.

Efterbehandling:

  • Reameren gennemgår yderligere slibning og polering for at forfine dens dimensioner, sikre korrekt skærekantgeometri og skabe en glat overfladefinish.
  1. Inspektion og kvalitetskontrol:
  • Der gennemføres strenge inspektions- og kvalitetskontrolforanstaltninger under hele fremstillingsprocessen for at sikre, at hver reamer opfylder de krævede specifikationer for dimensioner, skærekantgeometri og overfladefinish.

Hvilke størrelser fremstiller Baucor håndrejsere?

Baucor tilbyder et omfattende udvalg af størrelser til at imødekomme forskellige hulstørrelser og anvendelser. Størrelser på håndreamer specificeres typisk efter deres diameter, som kan variere fra meget lille (f.eks. 1/16 tomme) til relativt stor (f.eks. 1 tomme eller mere).

Her er et muligt udvalg af håndreamerstørrelser, som Baucor kan fremstille:

  • Brøkstørrelser: 1/16", 3/32", 1/8", 5/32", 3/16", 7/32", 1/4", 5/16", 3/8", 7/16", 1/2", 9/16", 5/8", 11/16", 3/4" og større.
  • Metriske størrelser: 1 mm, 1,5 mm, 2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm og større.

Yderligere overvejelser:

  • Bogstavstørrelser: Ud over brøkstørrelser og metriske størrelser kan Baucor også tilbyde håndrejsere i bogstavstørrelser (f.eks. A, B, C, D), som svarer til specifikke diameterintervaller.

Tilpassede størrelser: Baucor leverer specialfremstillede håndrejsere med ikke-standardiserede diametre for at imødekomme unikke kundekrav.

FÅ ET TILBUD

Hvilke materialer bruges til at fremstille håndfræsere?

Håndrejsere er typisk lavet af to hovedmaterialer:

  • Højhastighedsstål (HSS): Dette er det mest almindelige materiale til håndrejsere på grund af dets overkommelige pris og gode balance mellem hårdhed og sejhed. HSS-reamere er velegnede til de fleste almindelige formål og har en god levetid.
  • Karbid: Reamere af hårdmetal er dyrere, men har en overlegen hårdhed og slidstyrke sammenlignet med HSS. De er ideelle til produktion af store mængder, reaming af hårdere materialer eller opgaver, der kræver snævrere tolerancer og finere overfladefinish.


Ud over højhastighedsstål (HSS) og karbid kan håndrejsere også fremstilles af følgende materialer:

  • Kobolt højhastighedsstål (HSS-Co): Dette er en variant af HSS med tilsat kobolt, som øger hårdheden og slidstyrken. HSS-Co-reamere er velegnede til hårdere materialer og anvendelser ved høje temperaturer.
  • Højhastighedsstål af pulveriseret metal (PM HSS): PM HSS skabes ved at komprimere pulveriseret metal, hvilket resulterer i en finere kornstruktur og forbedret slidstyrke sammenlignet med standard HSS. PM HSS-reamere har længere værktøjslevetid og kan håndtere mere krævende opgaver.
  • Højtydende højhastighedsstål (HP HSS): HP HSS er en anden variant af HSS med forbedrede egenskaber som f.eks. højere hårdhed, sejhed og slidstyrke. Det bruges ofte til reamere, der er designet til højtydende skæring og forbedret værktøjslevetid.

Mindre almindelige materialer til håndrejsere omfatter:

  • Cermet: Dette er et kompositmateriale lavet af keramiske og metalliske materialer. Cermet-reibere har en fremragende slidstyrke og kan bruges til højhastighedsbearbejdning.
  • Keramik: Keramiske reamere er kendt for deres ekstreme hårdhed og varmebestandighed. De er velegnede til bearbejdning af meget hårde materialer, men er mere skøre end andre materialer.
  • Diamant: Diamantbelagte reamere er de dyreste, men tilbyder uovertruffen hårdhed og slidstyrke. De bruges typisk til præcisionsboring af ekstremt hårde materialer.

Valget af materiale afhænger af flere faktorer, herunder emnematerialet, de ønskede tolerancer, produktionsmængden, budgettet og den nødvendige værktøjslevetid. Det er vigtigt at overveje disse faktorer nøje for at vælge det bedst egnede materiale til din specifikke applikation.

Hvilke belægninger forbedrer håndfræsere?

Belægninger forbedrer håndreamers ydeevne og levetid betydeligt ved at forbedre hårdheden, slidstyrken, reducere friktionen og fremme varmeafledningen. Her er en omfattende liste over belægninger, der ofte bruges på håndrejsere:

PVD-belægninger (Physical Vapor Deposition):

  • Titannitrid (TiN): Den mest populære og alsidige belægning, TiN, er kendt for sin guldfarve og giver øget hårdhed, slidstyrke og reduceret friktion. Den er velegnet til almene opgaver med reaming.
  • Titancarbonitrid (TiCN): Ligner TiN, men med forbedret hårdhed og slidstyrke på grund af tilsætning af kulstof. TiCN har en mørkegrå eller sort farve og foretrækkes ofte til skæring i hårdere materialer.
  • Aluminiumtitannitrid (AlTiN): Hårdere og mere varmebestandigt end TiN eller TiCN, hvilket gør det ideelt til højhastighedsbearbejdning, hvor varmeudvikling er et problem. AlTiN har typisk en lilla eller bronze farve.
  • Zirkoniumnitrid (ZrN): Giver fremragende slidstyrke og smøreevne, hvilket gør den velegnet til at skære i en lang række materialer, herunder rustfrit stål og titanium. ZrN har en guldfarve, der ligner TiN.

CVD-belægninger (Chemical Vapor Deposition):

  • Diamantlignende kulstof (DLC): DLC er ekstremt hårdt og har en lav friktionskoefficient og er ideelt til anvendelser, hvor slid og friktion er kritisk.
  • Kromnitrid (CrN): Giver god slidstyrke og bruges ofte i kombination med andre belægninger for at skabe flerlagsbelægninger med forbedret ydeevne.

Andre belægninger:

  • Titanium-aluminium-nitrid (TiAlN): Kombinerer TiN's hårdhed med AlN's termiske stabilitet, hvilket gør den velegnet til applikationer med høj hastighed og høj temperatur.
  • Flerlagsbelægninger: Disse belægninger kombinerer flere lag af forskellige materialer, f.eks. TiN/TiCN eller TiAlN/AlTiN, for at tilbyde en bredere vifte af egenskaber og præstationsfordele.

Valg af den rigtige belægning:

Den bedste belægning til en håndreamer afhænger af flere faktorer:

  • Det materiale, der skal reames: Forskellige belægninger egner sig bedre til forskellige materialer. For eksempel foretrækkes TiCN ofte til hårdere materialer, mens DLC kan bruges til blødere materialer.
  • Brugshyppighed: Store mængder eller hyppig brug kan kræve en mere slidstærk belægning som TiCN eller DLC.
  • Budget: Nogle belægninger, som DLC, kan være dyrere end andre som TiN.

Rådgivning med en værktøjsekspert eller en producent af fræsere kan hjælpe dig med at vælge den rigtige belægning til dine specifikke behov.

FÅ ET TILBUD

Hvor bruges håndfræsere?

Håndrejsere er alsidige værktøjer, der bruges i mange forskellige sammenhænge, hvor der er brug for præcis hulbehandling, men hvor adgangen til motoriserede maskiner kan være begrænset eller unødvendig. De bruges ofte inden for følgende områder:

Vedligeholdelse og reparation:

  • Biler og mekanisk reparation: Håndrejsere bruges til at forstørre eller finpudse eksisterende huller i motorblokke, gearkassehuse og andre mekaniske komponenter. Dette gøres ofte for at rette op på slid eller skader og sikre, at reservedele passer ordentligt.
  • Generel vedligeholdelse: Håndrejsere kan bruges til forskellige vedligeholdelsesopgaver, f.eks. til at reparere slidte huller i værktøj, jigs eller armaturer.

Fremstilling og fabrikation:

  • Fremstilling af prototyper: Håndrejsere er værdifulde til at skabe præcise huller i prototyper eller engangsdele, hvor brugen af maskinrejsere måske ikke er praktisk eller omkostningseffektiv.
  • Produktion i lille skala: De bruges også i småskalaproduktion eller specialfremstilling, hvor arbejdsmængden ikke berettiger til brug af maskinelt reamingsudstyr.
  • Arbejde på stedet: Håndrejsere er bærbare og kan bruges på stedet til reparationer eller justeringer, der kræver præcis hulbehandling.

Hobbyister og gør-det-selv-projekter:

  • Træarbejde: Håndboremaskiner bruges af træarbejdere til at skabe rene og præcise huller til dyvler, pløkker og andre fastgørelseselementer.
  • Metalarbejde: Hobby-metalarbejdere bruger håndrejsere til forskellige opgaver, f.eks. til at færdiggøre huller i beslag, hængsler og andre små metaldele.
  1. Specifikke anvendelser:
  • Våbensmedning: Håndrejsere bruges i våbensmedning til opgaver som kammeråbning og løbstilpasning, hvor præcision er afgørende.
  • Reparation af musikinstrumenter: De bruges til at justere eller reparere huller i træblæseinstrumenter.
  • Smykkefremstilling: Håndrejsere kan bruges til at lave præcise huller i smykker.

Fordele ved håndrejsere:

  • Præcision: Håndrejsere kan opnå høj præcision i hulstørrelse og efterbehandling, når de bruges korrekt.
  • Bærbarhed: De er nemme at transportere og kan bruges forskellige steder uden at have brug for en strømkilde.
  • Omkostningseffektivt: Håndrejsere er en mere overkommelig løsning end maskinrejsere, især til små mængder eller lejlighedsvis brug.
  • Alsidighed: De kan bruges på en række forskellige materialer, herunder metaller, plast og træ.

Alt i alt er håndrejsere alsidige værktøjer, der finder anvendelse inden for forskellige områder på grund af deres præcision, bærbarhed og overkommelige pris. Deres evne til at skabe præcise og glatte huller gør dem værdifulde for både professionelle og hobbyfolk.

Hvilke industrier bruger håndfræsere?

Håndrejsere er alsidige værktøjer, der bruges i en lang række industrier til præcis efterbehandling af huller. Deres bærbarhed og brugervenlighed gør dem værdifulde i applikationer, hvor adgangen til motoriserede maskiner kan være begrænset. Her er nogle af de vigtigste brancher, der bruger håndrejsere:

  1. Vedligeholdelse og reparation:
  • Bilindustrien: Mekanikere og teknikere bruger håndrejsere til at reparere slidte eller beskadigede huller i motorblokke, gearkassehuse, bremsekomponenter og andre bildele.
  • Industriel vedligeholdelse: Håndrejsere bruges til at vedligeholde og reparere forskellige typer maskiner og udstyr og sikrer, at hullerne har den rette størrelse og er justeret, så de fungerer optimalt.
  • Byggeri og VVS: Blikkenslagere og bygningsarbejdere bruger håndrejsere til at afgratte og udglatte huller i rør, fittings og andre metalkomponenter.
  1. Fremstilling og fabrikation:
  • Fremstilling af prototyper: Håndrejsere bruges ofte til fremstilling af prototyper og mindre produktionskørsler for at skabe præcise huller i enkeltstående eller specialfremstillede dele.
  • Metalbearbejdnings- og fabrikationsværksteder: Håndrejsere er vigtige værktøjer for metalarbejdere og fabrikanter, der arbejder med små til mellemstore emner og har brug for præcis hulbehandling.
  • Værktøjs- og matricefremstilling: Håndrejsere bruges til at lave præcise huller i matricer, forme og andre værktøjskomponenter.
  1. Hobbyister og gør-det-selv-folk:
  • Træbearbejdning: Træarbejdere bruger håndrejsere til at lave rene og præcise huller til dyvler, pløkker og andre fastgørelseselementer i møbler og træbearbejdningsprojekter.
  • Metalbearbejdning: Hobby-metalbearbejdere bruger håndrejsere til forskellige opgaver som at færdiggøre huller i beslag, hængsler og andre små metaldele.
  1. Specialiserede anvendelser:
  • Våbensmedning: Håndrejsere bruges i våbensmedning til opgaver som kammeråbning og løbstilpasning, hvor præcision og en glat finish er afgørende.
  • Reparation af musikinstrumenter: De bruges til at justere eller reparere huller i træblæseinstrumenter.
  • Smykkefremstilling: Håndrejsere kan bruges til at lave præcise huller i metalsmykker.

Generelt er håndrejsere værdifulde værktøjer i brancher, der kræver præcis hulbearbejdning, og hvor adgangen til elværktøj kan være begrænset. Deres alsidighed og brugervenlighed gør dem uundværlige for både professionelle og hobbyfolk inden for forskellige områder.

Hvilke maskiner bruger håndfræsere?

Håndrejsere er, som navnet antyder, designet til at blive brugt manuelt uden hjælp fra nogen maskine. De betjenes med hånden ved hjælp af en skruenøgle eller et T-håndtag til at dreje fræseren inde i hullet.

Selv om de ikke bruges sammen med maskiner i traditionel forstand, kan håndreamers bruges sammen med en skruestik eller klemme til at fastgøre arbejdsemnet og give stabilitet under reamingprocessen. Det er med til at sikre en præcis og kontrolleret færdiggørelse af hullet.

Der er dog nogle værktøjer, der kan bruges til at hjælpe med den manuelle betjening af håndrejsere:

  • Tapnøgle med T-håndtag: Dette værktøj giver løftestangseffekt og kontrol til at dreje håndfræseren.
  • Justerbar tapnøgle: Svarer til en tapnøgle med T-håndtag, men med justerbare kæber, der passer til forskellige skaftstørrelser.
  • Reamers med firkantet skaft: Disse fræsere har en firkantet ende, der kan drejes med en skruenøgle for at få ekstra moment og kontrol.

Det er vigtigt at bemærke, at håndrejsere typisk ikke bruges sammen med motoriserede maskiner som boremaskiner eller fræsere. Deres design og tilsigtede brug er specifikt til manuel betjening.

Hvilken design- og teknisk support tilbyder Baucor til håndfræsere?

Hos Baucor er vi forpligtet til at give vores kunder mere end bare de bedste håndrejsere. Vi er din dedikerede partner inden for præcision og ydeevne og tilbyder omfattende design og teknisk support for at sikre, at du opnår de bedst mulige resultater i dine applikationer.

Vores team af erfarne ingeniører er her for at samarbejde med dig og skabe brugerdefinerede håndrejsere, der er skræddersyet præcist til dine unikke behov. Vi optimerer omhyggeligt reamergeometri, rilledesign og materialevalg for at sikre den perfekte balance mellem skæreydelse og værktøjslevetid til din specifikke anvendelse.

Vi forstår, at alle anvendelser er forskellige. Derfor giver vores ingeniører ekspertvejledning i den bedste praksis for brug af vores håndreamers i dit specifikke scenarie. Vi giver anbefalinger om smøring, skæreteknikker og vedligeholdelse af værktøjet, så både værktøjets levetid og nøjagtigheden af din hulbearbejdning maksimeres.

Det er afgørende at vælge det rigtige materiale til din håndreamer. Vi tilbyder ekspertrådgivning om materialevalg, hvor vi tager højde for faktorer som emnemateriale, ønsket hultolerance og brugsfrekvens. Vores anbefalinger til højhastighedsstål (HSS) eller kobolt-højhastighedsstål (HSS-Co) er altid skræddersyet til at sikre optimal ydelse til dine specifikke behov.

Vi står bag vores produkter. Vores tekniske supportteam er altid klar til at hjælpe dig med de udfordringer, du måtte stå over for. Vi analyserer slidte eller beskadigede reamere, identificerer de grundlæggende årsager til eventuelle problemer og anbefaler korrigerende handlinger for at holde dig kørende.

Hos Baucor mener vi, at viden er magt. Vi tilbyder en række træningsprogrammer og ressourcer, herunder onlinevejledninger og manualer, så du får den nødvendige viden til at bruge og vedligeholde dine håndrejsere korrekt. Det sikrer ensartede resultater og hjælper dig med at få mest muligt ud af din investering.

Med Baucor køber du ikke bare et værktøj; du investerer i et partnerskab, der er dedikeret til din succes. Vores engagement i kundetilfredshed og vores urokkelige fokus på kvalitet gør os til en betroet partner i fremstillings- og reparationsindustrien.

ENLIGT INGENIØRSUPPORT

Din løsning, din skala

Uanset om du har brug for en enkelt prototype eller fuldskala produktion, er BAUCORs ingeniører klar til at samarbejde med dig. Kontakt os for en snak om, hvordan vi kan føre dit koncept ud i livet.

Skræddersyede løsninger til BAUCOR-kunder

BAUCOR har specialiseret sig i at levere unikke produktions- og ingeniørløsninger designet til at imødekomme hver enkelt kundes specifikke behov. Vores ekspertise dækker en bred vifte af industrier og applikationer.

Hvad er designvejledningen for håndfræsere?

Når man designer håndrejsere, skal man overveje flere faktorer for at sikre, at de producerer præcise huller med en glat finish og bevarer deres skæreevne over tid. Her er de vigtigste designvejledninger:

Valg af materiale:

  • Højhastighedsstål (HSS): Det mest almindelige materiale til håndreamers på grund af dets hårdhed, slidstyrke og evne til at holde en skarp kant.
  • Kobolt højhastighedsstål (HSS-Co): Bruges til forbedret hårdhed og slidstyrke, især til reaming af hårdere materialer.

Fløjtedesign:

  • Lige fløjter: Velegnet til almindelig reaming og blødere materialer.
  • Spiralfløjter: Giver bedre spånevakuering og en glattere finish, især i dybere huller. Venstre spiralfløjter bruges ofte til at forhindre, at fræseren trækker sig selv længere ind i hullet.

Skærekantgeometri:

  • Skærevinkel: Påvirker skærekræfter og spåndannelse. Typisk har håndreamers en nul eller let negativ vinkel for at forbedre skærekantens styrke og forhindre spåner.
  • Frigangsvinkel: Vinklen bag skæret, der forhindrer gnidning mod arbejdsemnet, hvilket sikrer jævn skæring og reducerer varmeudvikling.
  • Aflastningsvinkel: Vinklen bag frigangsvinklen, der giver ekstra plads til spånflow og minimerer friktion.

Diameter og tolerance:

  • Diameter: Reamerens diameter skal være lidt større end det forborede hul for at opnå den ønskede endelige størrelse.
  • Tolerance: Håndrejsere er typisk designet til at opnå en meget snæver tolerance, ofte inden for 0,001 tommer eller mindre, for at sikre en præcis pasform til komponenter.

Samlet længde og skaftdesign:

  • Længde: Reamerens samlede længde skal vælges ud fra dybden af det hul, der skal reames.
  • Skaftets udformning: Håndrejsere har typisk lige eller firkantede skafter. Lige skafter holdes i en gevindnøgle, mens firkantede skafter kan drejes med en skruenøgle for at opnå ekstra moment.

Affasning:

  • Indføringsfas: En lille affasning ved reamerens spids hjælper med at føre værktøjet ind i hullet og starte skæreprocessen jævnt.
  1. Overfladefinish:
  • Håndreamers er typisk slebet og poleret til en høj grad af overfladefinish for at reducere friktion og sikre en glat finish på indersiden af hullet.

Yderligere overvejelser:

  • Smøring: Korrekt smøring er afgørende for håndribning for at reducere friktion, varmeudvikling og værktøjsslitage. Der bruges typisk skærevæske eller olie.
  • Skæretryk: Håndrejsere skal bruges med et let og jævnt tryk for at undgå at beskadige værktøjet eller arbejdsemnet.
  • Antal flutter: Håndrejsere har typisk 4-6 riller. Flere riller kan give en glattere finish, men kan være mere tilbøjelige til tilstopning.

Ved at følge disse retningslinjer for design kan producenterne fremstille håndrejsere af høj kvalitet, der giver præcis, nøjagtig og jævn hulbearbejdning til en lang række anvendelser.
