Porteringsværktøjer: Værktøjer til præcisionsbearbejdning og porting af materialer

BAUCOR ENDEFRÆSERE: PRÆCISION, HOLDBARHED OG YDEEVNE - BEDRE END RESTEN!

Hvad er et porteringsværktøj? Hvordan fungerer det?

Hvad er portningsværktøjer?

Portværktøjer er specialiserede skære- og slibeværktøjer, der bruges til at ændre indsugnings- og udstødningsportene i en motors topstykke. Målet med portning er at:

  • Forbedre luftstrømmen: Omforme portene, så luftstrømmen ind og ud af motorens cylindre bliver mere jævn og effektiv.
  • Øge effekten: Optimeret luftstrøm giver mulighed for at forbrænde mere luft og brændstof, hvilket øger effekten.
  • Tune motorens egenskaber: Portformerne kan skræddersys til at ændre motorens effekt og momentkurve.

Hvordan fungerer porteringsværktøjer?

Portering involverer flere trin og en række forskellige værktøjer:

Første snit: Der bores pilothuller til forsænkningsværktøjet.

Forboring: Forboringsværktøjer forstørrer pilothullerne og skaber portens grundlæggende form.

Slibning og formning: Slibemaskiner med hårdmetalgrater, sliberuller og andre slibemidler omformer porten, fjerner materiale, udjævner overflader og skaber specifikke konturer.

Efterbehandling og polering: Finere slibemidler bruges til at opnå en glat portoverflade, der minimerer turbulens i luftstrømmen.

Typer af portværktøj

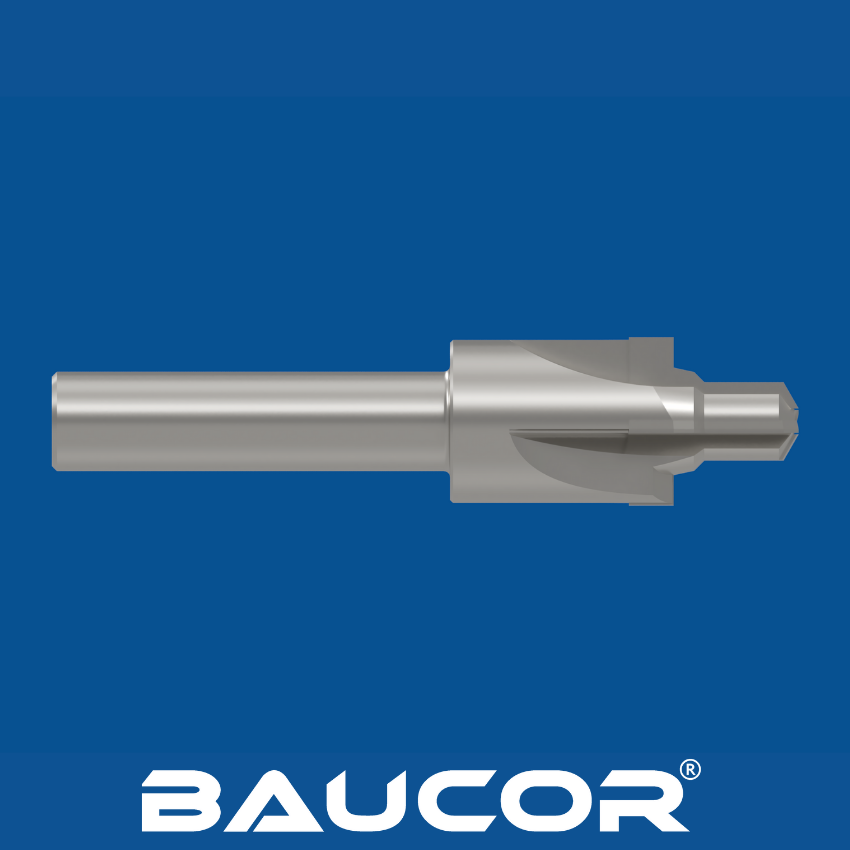

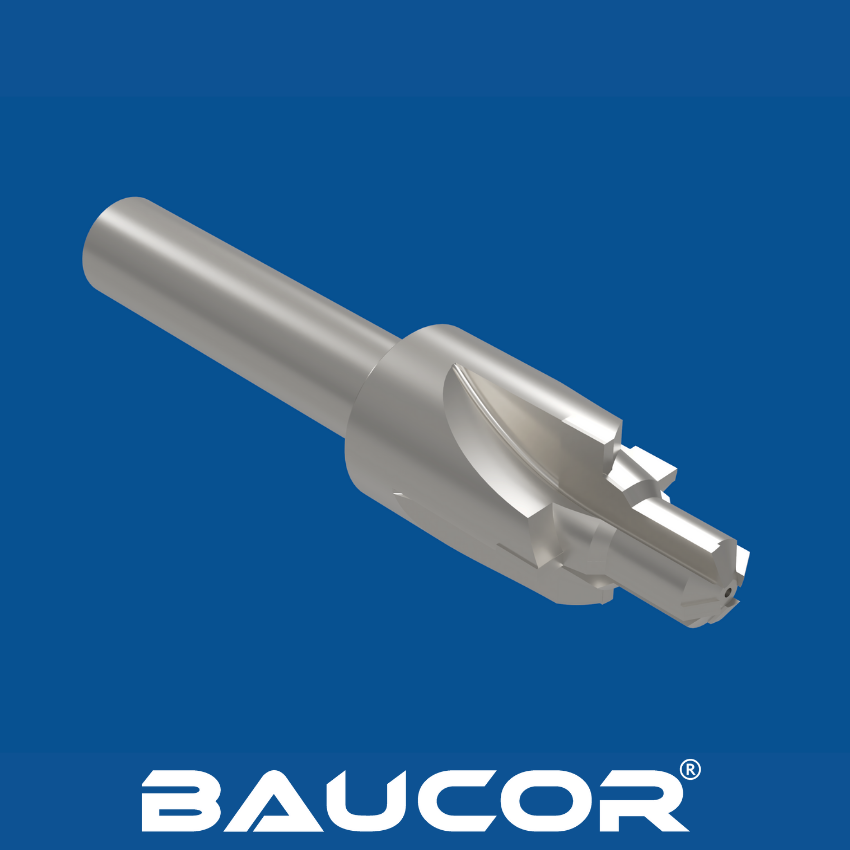

  • Forboringsværktøjer: Bruges til at skabe den oprindelige cylindriske portform.
  • Hårdmetal-grater: Monteret på slibemaskiner, bruges til formgivning og materialefjernelse. Findes i forskellige former (kuglenæse, flamme osv.) til forskellige opgaver.
  • Sliberuller og -klapper: Bruges til at udjævne og blande overflader.
  • Håndfile og -sten: Til fint detaljearbejde og polering af svært tilgængelige områder.

Overvejelser om portning

  • Færdighed og erfaring: Portning kræver præcision og forståelse for luftstrømmens dynamik. Forkert portning kan skade motorens ydeevne.
  • Formål: Portdesignet skal være i overensstemmelse med motorens tilsigtede brug (gadekørsel, racerløb osv.).

Hvordan fremstilles porteringsværktøjer?

Vigtige fremstillingsprocesser

Valg af råmateriale:

  • Forboringer: Højhastighedsstål (HSS) eller wolframkarbid for sejhed og slidstyrke.
  • Hårdmetal-grater: Wolframkarbid-emner på grund af deres hårdhed og evne til at holde komplekse former.
  • Slibemidler: Aluminiumoxid- eller siliciumcarbidbaserede materialer til ruller og flapper.

Dannelse af emner:

  • Forboringer: Materiale skåret og groft formet til cylindriske emner.
  • Grater af hårdmetal: Karbidemner dannet ved hjælp af presse- og sintringsprocesser.

Dannelse af skærekant:

  • Forboringer: Flutes fræset eller slebet, hvilket skaber skarpe skærekanter.
  • Hårdmetal-grater: Komplekse grater formet ved hjælp af præcise CNC-maskiner med diamantslibemidler.

Dannelse af skaft: Skafter, der er bearbejdet, så de passer til standard spændetænger til værktøjsslibere.

Varmebehandling: HSS-værktøjer og nogle hårdmetalkvaliteter gennemgår hærdnings- og anløbningsprocesser for at forbedre materialeegenskaberne.

Efterbehandling:

  • Forboringer: Poleret for et jævnt spånflow.
  • Sliberuller og lameller: Korn påført og bundet til deres bagsidemateriale.
  • Kvalitetskontrol: Grundige kontroller sikrer dimensionel nøjagtighed, overfladefinish og generel integritet.

Særlige overvejelser for portningsværktøjer

  • Komplekse geometrier: Især hårdmetalgrater kræver specialiseret slibeudstyr på grund af deres indviklede former.
  • Slibemidler: Fremstilling af ruller og klapper kræver præcis kontrol over kornstørrelse og limningsprocesser.
  • Test af ydeevne: Nogle specialiserede producenter kan teste portværktøjer på flowbænke for at sikre, at de opnår de ønskede luftstrømskarakteristika.

FÅ ET TILBUD

Hvilke størrelser fremstiller Baucor portværktøjer?

Porteringsgrater

Dette er det mest almindelige værktøj til portarbejde. De findes i forskellige former og størrelser til forskellige anvendelser:

Former:

  • Cylinder
  • Kugle
  • Flamme
  • Træ (kegle, spids kegle, afrundet kegle)
  • Omvendt kegle

Skærekorn:

Grov (til hurtig fjernelse af materiale)

Medium

Fin (til udjævning og efterbehandling)

  • Skaftets diameter:
  • 1/4" (6 mm) er den mest almindelige
  • 1/8" (3 mm) til mindre, detaljeret arbejde

Typiske størrelsesintervaller

  • Arbejde med små motorer: Grater med hoveder fra ca. 1/8" op til 1/2" i diameter er almindelige.
  • Større motorer: Grater med hoveder på 1/2" eller mere i diameter til større porte.

Andre værktøjer til portning

  • Håndfile:Bruges til finere kontrol og detailarbejde.
  • Roterende værktøj med fleksibelt skaft (som en Dremel):Til alsidighed og adgang til trange steder.
  • Sliberuller og -patroner:Til udjævning og polering efter fjernelse af materiale.

Baucor kan fremstille endefræsere til en bred vifte af fræseopgaver, fra generelle fræseopgaver til fremstilling af indviklede profiler og komplekse 3D-former.

Endefræsere fås i en række forskellige typer, f.eks. firkantede endefræsere til at skabe skarpe hjørner, kuglefræsere til glat konturering og skrubfræsere til hurtig materialefjernelse. Baucor er velegnet til materialer som metaller, plast og kompositter og kan producere endefræsere i meget specialiserede størrelser og konfigurationer, der er skræddersyet til at opfylde dine specifikke krav. Kontakt os for at få detaljerede oplysninger om dimensioner og tilpasningsmuligheder, så de passer perfekt til dine fræsebehov.

Hvilke materialer bruges til at lave Porting Tools?

Materialer til portværktøj: Optimering af ydeevne og holdbarhed

Højhastighedsstål (HSS):

  • Typer: M2, M7, T15 er almindelige på grund af deres sejhed og overkommelige pris.
  • Fordele: God slidstyrke og velegnet til generelle formål.

Kobolt højhastighedsstål:

Eksempler: Omfatter kvaliteter som M35 og M42, der indeholder kobolttilsætninger.

Fordele: Forbedret varmebestandighed og hårdhed sammenlignet med standard HSS, velegnet til hårdere materialer.

  • Wolframkarbid:
  • Kvaliteter: Mindre almindelige til undersænkninger, men nogle specialiserede kvaliteter tilbyder ekstrem hårdhed til meget slibende materialer.

Hårdmetal-grater

  • Wolframkarbid: Standarden for hårdmetalgrater på grund af deres enestående hårdhed, slidstyrke og evne til at fastholde komplicerede former.
  • Kvaliteter: Der findes forskellige hårdmetalkvaliteter, som påvirker hårdhed og slidstyrke. Grater bruger ofte lidt hårdere kvaliteter end dem, der bruges til skæreværktøjer.

Sliberuller, -klapper og -sten

  • Slibekorn:

Aluminiumoxid: Alsidig og omkostningseffektiv til mange materialer.

Siliciumcarbid: Hårdere end aluminiumoxid, til meget hårde emner eller aggressiv materialefjernelse.

Keramik: Højtydende korn til krævende opgaver, der giver slidstyrke og holdbarhed.

  • Bagsidematerialer:
  • Klud: Fleksibel bagside til ruller og klapper.
  • Glasfiber: Forstærket bagside til nogle højtydende slibemidler.

Faktorer for valg af materiale

  • Arbejdsemnets materiale: Hårdheden og slibeevnen af motorcylinderhovedets materialer (aluminium, støbejern osv.) er primære overvejelser.
  • Værktøjstype: Forboringer kræver hårdere materialer end slibemidler, som fokuserer på slidstærke korn.
  • Produktionsmængde: Påvirker vigtigheden af værktøjets levetid i forhold til startomkostningerne.
  • Ønsket finish: Finere portfinish kræver en progression af slibekorn.

Hvilke belægninger forbedrer Porting Tools?

Belægninger til specifikke værktøjstyper

  • Forboringsværktøjer

TiN (titannitrid): En almindelig, generel belægning, der kan forbedre slidstyrken og reducere friktionen en smule i nogle portningsscenarier.

TiCN (titancarbonitrid): Et hårdere og glattere alternativ til TiN, der potentielt giver lidt bedre slidstyrke.

Specialiserede belægninger: Belægninger, der er skræddersyet til meget slibende materialer, kan være anvendelige til nicheportning.

  • Hårdmetal-grater

Mindre almindeligt: Belægninger brugesmindre hyppigt på hårdmetalgrater på grund af de komplekse geometrier, der er involveret, og hårdmetals iboende materialeegenskaber.

Potentielle nicheanvendelser: I meget krævende portningsscenarier med specifikke materialer kan specialiserede belægninger som TiAlN eller diamantlignende kulstof (DLC) give marginale forbedringer af slidstyrken.

  • Slibende værktøjer

Typisk ikke belagt: Selve slibekornene giver slidstyrken. Belægninger anvendes generelt ikke på valser, klapper eller portsten.

Faktorer, der skal overvejes

  • Omkostningseffektivitet: Belægninger øger omkostningerne. Fordelene opvejer måske ikke altid dette for portningsværktøjer sammenlignet med standard skæreværktøjer.
  • Materialekompatibilitet: Arbejdsemnet, der skal portes, er afgørende. Belægninger giver de største fordele ved bearbejdning af hårde, slibende materialer.
  • Geometri: Belægning af komplekse gratformer kan være en udfordring, og ujævn dækning kan påvirke ydeevnen negativt.

FÅ ET TILBUD

Hvor bruges porteringsværktøjer?

Primært anvendelsesområde

  • Portning af motorcylinderhoved: Portningsværktøjer bruges primært til at ændre og omforme indsugnings- og udstødningsportene i en motors topstykke(r). Målet er at forbedre luftstrømmen for at øge effekten og effektiviteten.

Specifikke brancher og anvendelser

  • Højtydende biler:
  • Entusiaster, der modificerer gadebiler for at øge hestekræfter og drejningsmoment.
  • Racerhold, der omhyggeligt optimerer motorer inden for deres sports regler.
  • Tuning af motorcykler: Portning af topstykker til både gade- og konkurrencemotorcykler.
  • Ydeevne for små motorer: Tilpasning af motorer i gokarts, plæneudstyr og andre anvendelser, hvor det er en fordel at øge luftgennemstrømningen.
  • Potentielle nicheanvendelser: Nogle specialiserede portværktøjer kan anvendes i andre brancher, hvor der er behov for at omforme indre passager (f.eks. støbeformsarbejde, selvom det er mindre almindeligt).

Hvorfor portningsværktøjer bruges

  • Øget effekt: Optimerede porte kan øge en motors evne til at trække vejret betydeligt.
  • Effektivitet: Forbedret luftgennemstrømning kan give bedre brændstoføkonomi under visse forhold.
  • Tilpasning: Porte gør det muligt at skræddersy motorens egenskaber, så de passer til et bestemt køretøjs opsætning eller tilsigtede brug.

Hvilke brancher bruger Porting Tools?

Nøglesektorer, der bruger porteringsværktøjer

Højtydende biler: En kerneindustri for portningsværktøjer. Inkluderer:

  • Entusiaster med gadepræstation: Søger effektforbedringer til deres personlige køretøjer.
  • Professionelle racerhold: Optimerer omhyggeligt motorer til maksimal ydeevne inden for racerreglementet (dragracing, circuit racing osv.).

Præstation på motorcykel: Betydelig overlapning med bilindustrien, der omfatter:

  • Motorcykelløb: Hvor motorportning er almindeligt for at opnå konkurrencemæssige fordele.
  • Gade- og specialbyggere: Enkeltpersoner og butikker, der tilpasser motorcykler til både kraft og unik karakter.

Ydeevne for små motorer: Portning gælder for mindre motorer, hvor luftgennemstrømningen giver mærkbare forbedringer, herunder:

Kart-racing: Meget konkurrencepræget, hvor portning er en almindelig tuningsmetode.

Modificeret plæneudstyr: Entusiaster, der tilpasser udstyr for at få mere kraft og effektivitet.

  • Nicheproduktion (mindre almindelig): Specialiserede applikationer kan eksistere i:

  • Forædling af forme og matricer: Potentiel brug af portlignende teknikker til at omforme indre passager i forme eller matricer.
  • Luft- og rumfart eller industri: Begrænset potentiale for specialiserede værktøjer til at ændre luftstrømsveje i specifikke komponenter.

Hvorfor portningsværktøjer er vigtige

  • Tilpasning: Portering gør det muligt at skræddersy motorens adfærd til specifikke behov, noget masseproducerede dele ikke kan opnå.
  • Optimering: Frigørelse af en motors fulde potentiale for maksimal effekt og effektivitet inden for en given opsætning.

Konkurrencefordel: Afgørende i racermiljøer, hvor små forbedringer af luftstrømmen giver reelle fordele.

Hvilke maskiner bruger Porting Tools?

Maskiner til portningsværktøjer: Præcision og kraft til forbedring af luftstrømmen

Primære maskiner

  • Slibemaskiner til matricer: Den mest almindelige kraftkilde til portningsværktøjer.
  • Typer: Pneumatiske (luftdrevne) slibemaskiner er det traditionelle valg, men elektriske modeller giver øget kontrol og præcision.
  • Funktion: Slibemaskiner giver den højhastighedsrotation, der er nødvendig for at drive hårdmetalgrater og slibeværktøjer til materialefjernelse.
  • Roterende værktøjer med fleksibel aksel: Mindre kraftfulde end slibemaskiner, men giver fremragende manøvredygtighed til detaljeret portarbejde.

Yderligere maskiner og udstyr

  • Boremaskine: Bruges til indledende udboring for at etablere den grundlæggende portform.
  • Bænksliber: Kan bruges til grovformning af karbidgrater eller værktøjsmodifikationer.
  • Flowbænk (specialiseret): For seriøse motorbyggere måler flowbænke luftstrømmen gennem portene for at kvantificere resultaterne af portmodifikationer.
  • Værktøj til præcisionsmåling: Skydelærer, mikrometre og boremålere er vigtige under hele portningsprocessen.

Faktorer i valg af maskine

  • Portstørrelse og kompleksitet: Større porte kan kræve kraftigere slibemaskiner. Indviklede former kan favorisere fleksible akselværktøjer.
  • Stadie af portning: Grov materialefjernelse vs. fin finish påvirker valg af maskine og værktøj.
  • Færdighedsniveau: Erfarne portører kan bruge mere kraftfuldt udstyr, mens begyndere måske foretrækker den langsommere materialefjernelse med et værktøj med fleksibelt skaft.

Hvilken design- og teknisk support tilbyder Baucor til portningsværktøjer?

Optimer din portning med Baucors design- og ingeniørsupport

Ud over værktøjet: Baucors ekspertise

Som verdensførende inden for præcisionsbearbejdning forstår Baucor, at opnåelse af optimale portningsresultater involverer mere end blot et førsteklasses værktøj. Selvom specialiserede portningsværktøjer måske ligger uden for vores kernetilbud, kan du her se, hvordan vi kan støtte dette område:

  • Rådgivning om materialer: Vi vejleder producenter og professionelle portører om de ideelle materialer (HSS-kvaliteter, karbidkvaliteter, slibetyper) til værktøjer, der matcher specifikke emnematerialer og krav.
  • Brugerdefineret værktøjsdesign: Vores ingeniører kan samarbejde med producenter af portørværktøjer om at designe unikke udboringer, gratgeometrier eller specialiserede slibeværktøjer til ikke-standardiserede anvendelser.
  • Ekspertise inden for belægning: Vi rådgiver om belægningers egnethed til at forbedre slidstyrke og ydeevne i specifikke portningsscenarier.
  • Optimering af bearbejdning: Vores dybe viden om materialefjernelsesprocesser giver os mulighed for at foreslå teknikker eller værktøjsmodifikationer, der forbedrer selve portningsprocessen, selv når der bruges standardværktøjer.
  • Fokus på præcision: Baucors fokus på kvalitet betyder, at vi hjælper producenterne med at designe portningsværktøjer, der lever op til motorbyggernes omhyggelige standarder.

Baucor: Din partner i optimeret motorydelse

Ved at samarbejde med Baucor får producenter af portningsværktøjer og fagfolk adgang til:

  • Årtiers ekspertise inden for bearbejdning: Vores forståelse af principper for skæreværktøjer kan tilpasses de unikke udfordringer ved portning.
  • Præstationsdrevet tilgang: Vi fokuserer på de resultater, du har brug for - øget værktøjslevetid, hurtigere portning, glattere finish - for at forbedre motorens ydeevne.
  • Samarbejdsorienteret tankegang: Baucor arbejder tæt sammen med dig for at udvikle de ideelle portningsværktøjsløsninger til dine specifikke behov.

ENLIGT INGENIØRSUPPORT

Din løsning, din skala

Uanset om du har brug for en enkelt prototype eller fuldskala produktion, er BAUCORs ingeniører klar til at samarbejde med dig. Kontakt os for en snak om, hvordan vi kan føre dit koncept ud i livet.

Skræddersyede løsninger til BAUCOR-kunder

BAUCOR har specialiseret sig i at levere unikke produktions- og ingeniørløsninger designet til at imødekomme hver enkelt kundes specifikke behov. Vores ekspertise dækker en bred vifte af industrier og applikationer.

Hvad er designguiderne for porteringsværktøjer?

Vigtige designelementer og overvejelser

Sænkeboringer

  • Diameter: Skal nøje matche den ønskede ports endelige diameter.
  • Skaftets størrelse: Skal passe til standard spændetænger til slibemaskiner.
  • Materiale: HSS til de fleste anvendelser, karbid til meget slibende materialer.
  • Flosser: Designet har indflydelse på spånevakuering og skæreglathed.

Grater af hårdmetal

  • Form: Forskellige former til forskellige stadier af portning (kuglenæse, flamme, cylindrisk osv.). Formen dikterer, hvilke områder af porten den kan få adgang til.
  • Størrelse: Både grathovedets diameter og skaftets diameter er vigtige specifikationer.
  • Skæregeometri: Påvirker aggressivitet og finish. Kan skræddersys til specifikke materialer.
  • Materiale: Wolframkarbid er standard på grund af dets slidstyrke.

Sliberuller, -flapper og -sten

  • Form og størrelse: Skal være i overensstemmelse med havneformerne for at kunne bruges effektivt.
  • Bagside: Materialet påvirker fleksibilitet og holdbarhed.
  • Kornstørrelse: Der er brug for en progression fra grov til fin for at få en glat portfinish.
  • Materiale: Aluminiumoxid, siliciumcarbid eller keramik - vælges ud fra arbejdsemnets materiale.

Designfaktorer påvirket af anvendelse

  • Arbejdsemnets materiale: Hårdere topstykkematerialer kræver hårdere værktøjsmaterialer og potentielt anderledes gratgeometrier.
  • Portform og -størrelse: Dikterer den nødvendige størrelse og rækkevidde af udboringer, grater og slibemidler.
  • Færdighedsniveau: Erfarne brugere foretrækker måske aggressive værktøjer, mens begyndere måske har brug for mindre aggressive muligheder.
  • Ønsket resultat: Racing-porte er ofte optimeret anderledes end dem, der er beregnet til gadebrug.
